Назначение изделия

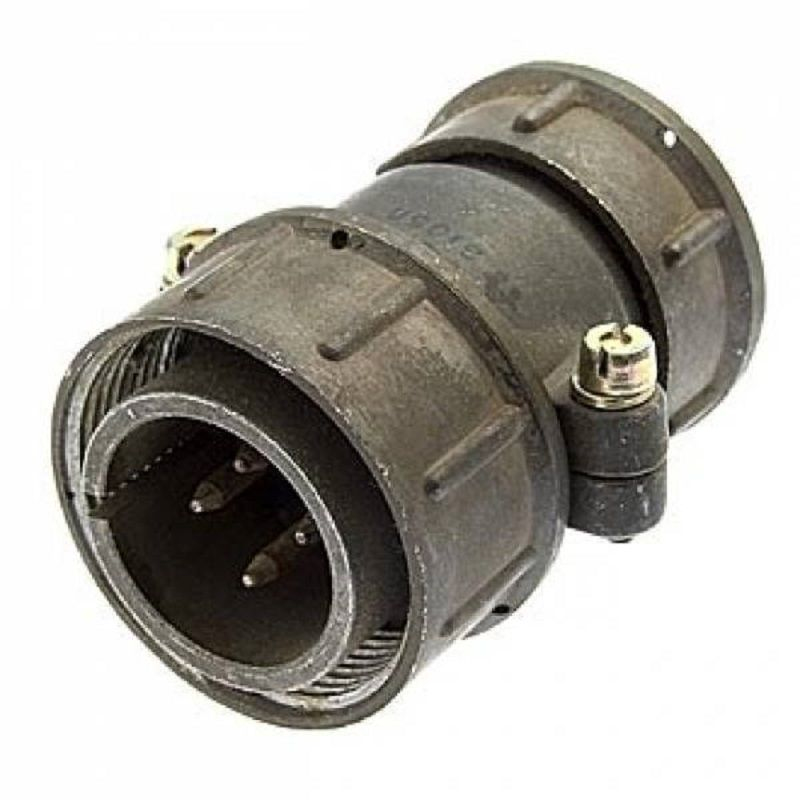

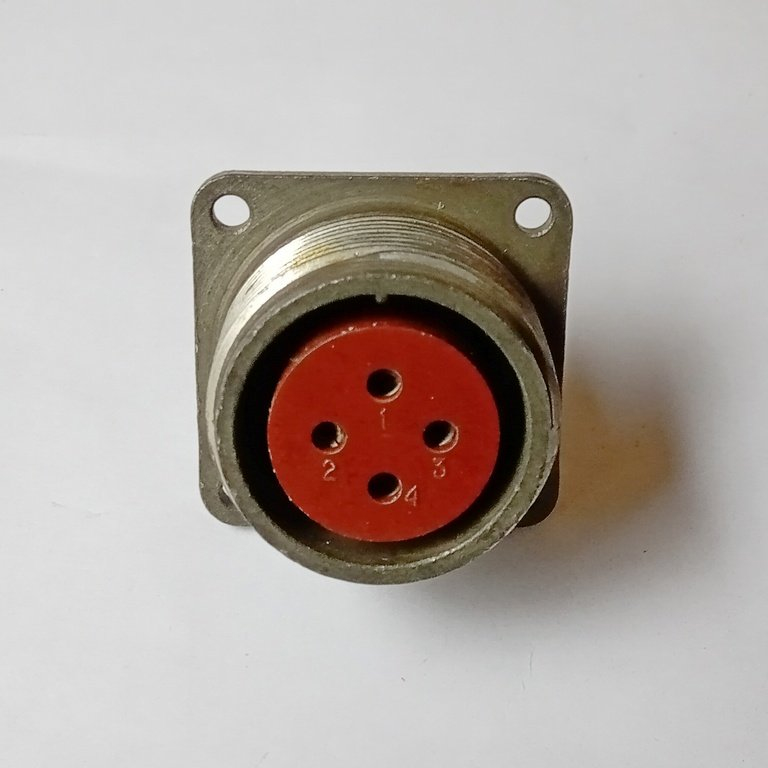

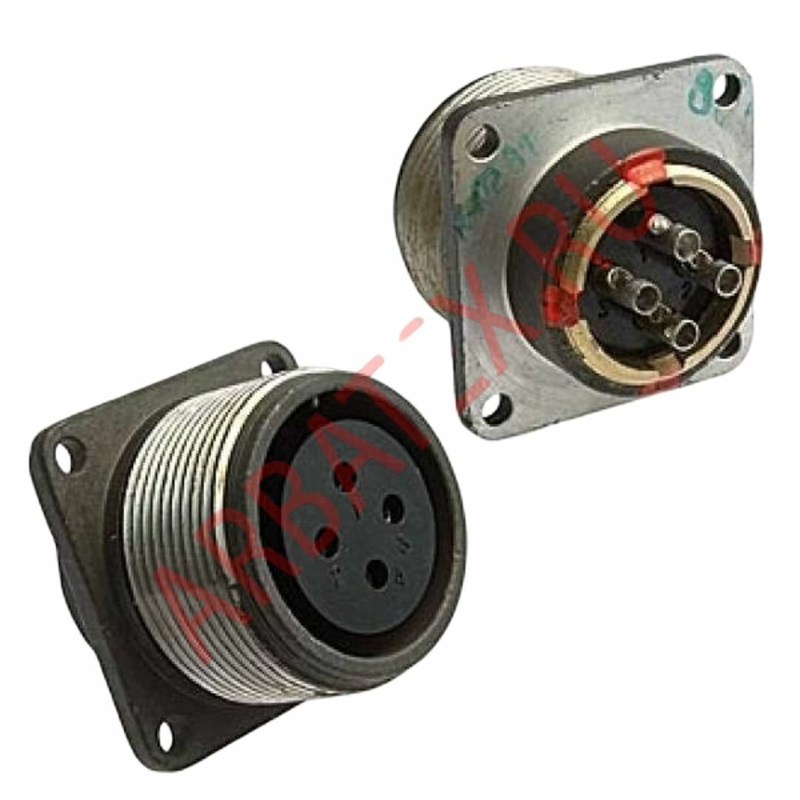

СШРГ28П4ЭГ8 представляет собой цилиндрический низкочастотный герметичный соединитель, предназначенный для объёмного монтажа с резьбовой фиксацией сочленённого положения. Такие розетки применяются для соединения и разъединения электрических цепей в узлах и блоках электронной аппаратуры специального и общего назначения.

Данная позиция поставляется с приёмкой «5», что подтверждает соответствие изделия установленным требованиям приёмки. Артикул товара — 8682, категория — СШРГ28.

Конструктивные и технические особенности

Соединитель относится к типу СШРГ — специальный штепсельный герметичный разъём. Условный размер корпуса составляет 28. Конструктивное исполнение — П, то есть без патрубка. Количество контактов — 4. Вид гайки патрубка — Э: в приборном соединителе без патрубка гайка для крепления кабеля отсутствует. Вид контактов — Г, что соответствует розетке.

Максимальное рабочее напряжение достигает 850 вольт. Контакты изготовлены из серебра. Сопротивление контактов составляет не более 1,3 миллиома, что обеспечивает надёжную передачу электрического сигнала. Климатическое исполнение — УХЛ, соответствующее умеренному влажному климату. Способ монтажа — объёмный, пайкой.

Применение и условия эксплуатации

Соединители СШРГ выпускались в различных типономиналах и типоконструкциях, что позволяет использовать их в широком спектре электронных устройств. Розетка СШРГ28П4ЭГ8 с четырьмя контактами подходит для организации электрических соединений в блоках и узлах аппаратуры, где требуется герметичность и резьбовая фиксация сочленённого положения.

Для изделий 1990 и 1991 годов выпуска важно учитывать условия хранения и эксплуатации, чтобы обеспечить их долгосрочную работоспособность. Соблюдение рекомендованных условий помогает сохранить заявленные характеристики на протяжении всего срока службы.

Гарантийные условия

• Гарантийный срок хранения — 25 лет со дня изготовления.
• Гарантийная наработка — 1000 часов во всех режимах.
• Гарантийная наработка в облегчённом режиме — 100000 часов.

Основные параметры

• Тип соединителя: СШРГ — специальный штепсельный герметичный разъём.
• Условный размер корпуса: 28.
• Конструктивное исполнение: П — без патрубка.
• Количество контактов: 4.
• Вид гайки патрубка: Э — гайка для крепления кабеля отсутствует.
• Вид контактов: Г — розетка.
• Максимальное рабочее напряжение: до 850 В.
• Материал контактов: серебро.
• Сопротивление контактов: не более 1,3 мОм.
• Климатическое исполнение: УХЛ.
• Способ монтажа: объёмный, пайкой.
• Приёмка: «5».

Важные замечания по применению

Перед установкой рекомендуется проверить состояние контактов и корпуса, особенно для изделий длительного хранения. Пайка должна выполняться с соблюдением температурных режимов, допустимых для выбранных проводов и самого соединителя.

Резьбовая фиксация сочленённого положения обеспечивает устойчивость соединения при механических воздействиях. При эксплуатации в условиях умеренного влажного климата изделие сохраняет герметичность и рабочие параметры в пределах заявленных значений. Соблюдение правил монтажа и условий хранения позволяет использовать розетку СШРГ28П4ЭГ8 на протяжении всего гарантийного срока и далее.
