Назначение и область применения

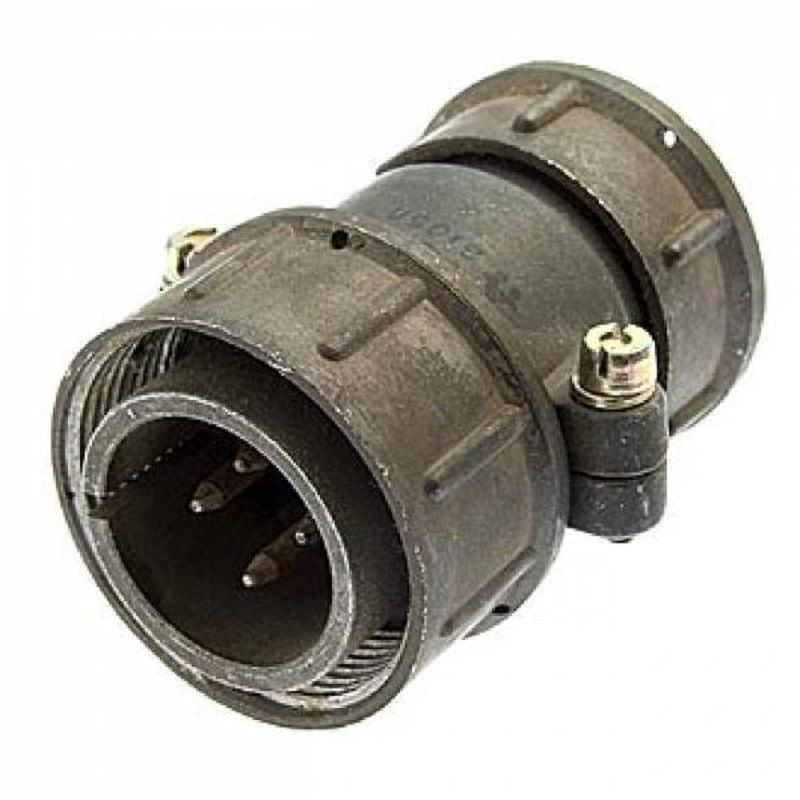

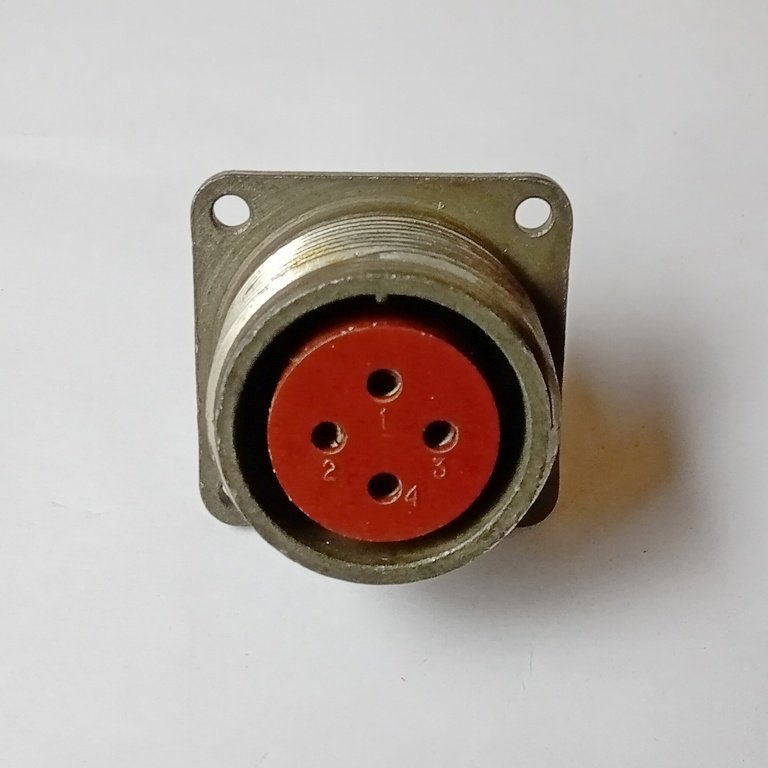

СШРГ28П4ЭГ8 — это блочная розетка из серии цилиндрических низкочастотных соединителей, выпускаемая предприятием АО «Нур». Изделие относится к семейству СШР и предназначено для коммутации электрических цепей постоянного и переменного тока с частотой сигнала до 3 МГц. Розетка применяется в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения.

Основная сфера использования — приборные установки, блоки и стойки, где требуется надёжное механическое и электрическое соединение с ответными кабельными вилками серии СШР. Благодаря невысокой рабочей частоте и высокой токовой нагрузке на контакт изделие подходит для силовых и сигнальных цепей одновременно, что делает его удобным решением для унифицированной аппаратуры. Исполнение с приёмкой «5» подтверждает соответствие дополнительным требованиям заказчика и допускает применение в ответственных изделиях.

Технические характеристики

• Количество контактов: 4 гнездовых контакта диаметром 2,5 мм.
• Максимальное рабочее напряжение: до 850 В.
• Максимальный ток на контакт: до 25 А.
• Рабочая частота коммутируемых цепей: до 3 МГц.
• Резьбовое соединение: M33 на 1,5 мм, герметичное.
• Поляризация: одношпоночная, исключает неверное сочленение.
• Диапазон рабочих температур: от минус 60 до плюс 70 градусов Цельсия.
• Климатическое исполнение: УХЛ.
• Устойчивость к вибрации: диапазон 5–5000 Гц при ускорении до 30 g.
• Устойчивость к ударам: до 1000 g.
• Приёмка: «5».

Конструкция и материалы

Корпус розетки изготовлен из алюминиевого сплава с оксидированным покрытием, что обеспечивает коррозионную стойкость и механическую прочность при небольшой массе. Контакты выполнены из латуни с серебряным покрытием: серебро снижает переходное сопротивление и стабилизирует параметры соединения при частых коммутациях. Изолятор изготовлен из карболита — материала с хорошими диэлектрическими свойствами и стойкостью к нагреву.

Монтаж розетки производится на панель методом пайки, что обеспечивает надёжный электрический контакт с монтажными проводниками аппаратуры. Герметичное резьбовое соединение M33 на 1,5 мм защищает стык от влаги и пыли, а одношпоночная поляризация гарантирует правильную ориентацию при подключении ответной вилки.

Совместимость и условия эксплуатации

Розетка взаимосочленяется с кабельными вилками серии СШР, что позволяет строить как приборные, так и кабельные сборки на единой элементной базе. При подборе ответной части следует учитывать тип контактов, диаметр 2,5 мм, резьбу M33 на 1,5 мм и одношпоночную поляризацию.

Изделие рассчитано на эксплуатацию в жёстких условиях: оно сохраняет работоспособность при температуре от минус 60 до плюс 70 градусов Цельсия, выдерживает вибрационные нагрузки в диапазоне 5–5000 Гц с ускорением до 30 g и ударные воздействия до 1000 g. Климатическое исполнение УХЛ допускает работу в умеренном и холодном климате.

Таким образом, СШРГ28П4ЭГ8 — это надёжный четырёхконтактный соединитель для ответственных приборных цепей, сочетающий высокие токовые параметры, герметичный монтаж на панель и стойкость к интенсивным механическим нагрузкам.
