Назначение и область применения

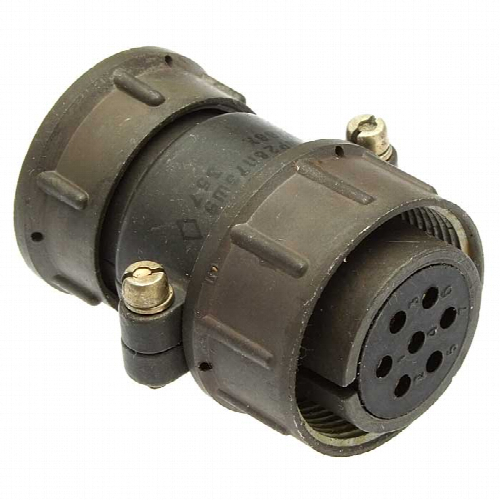

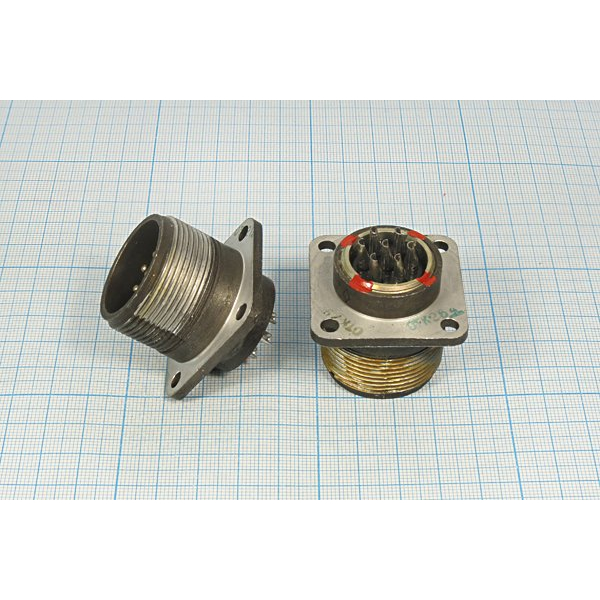

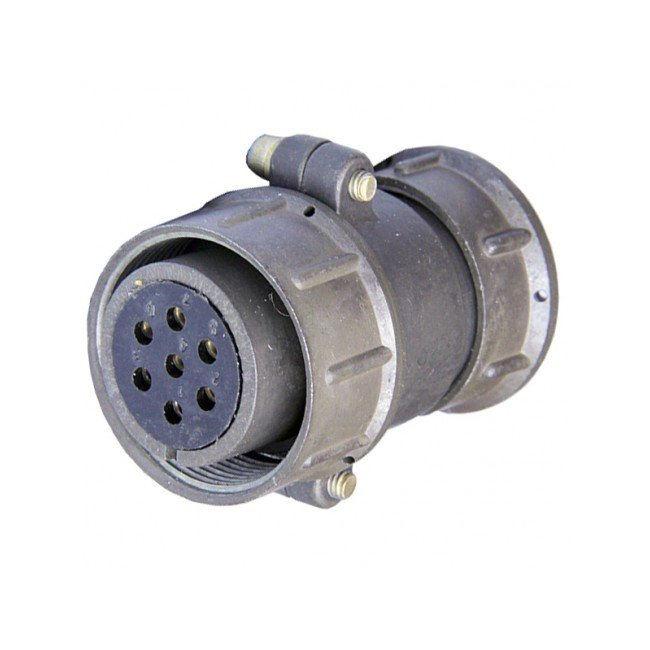

СШРГ28-П7ЭШ9 «5» — цилиндрический низкочастотный герметичный разъём, предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие применяется в составе разъёмных электрических соединений там, где требуется герметичность, стойкость к широкому набору механических и климатических воздействий и длительный срок сохраняемости.

Разъём выпускается как вилка (часть разъёма) и используется совместно с соответствующей розеткой, образуя разъёмную пару. Механическое сочленение — резьбовое, с одношпоночной поляризацией корпусов, что исключает неправильное соединение частей разъёма.

Конструктивные особенности

Корпус разъёма имеет условный размер 28 и герметичное исполнение. Резьбовое соединение обеспечивает надёжную фиксацию сочленённой пары, а одношпоночная поляризация задаёт единственно верное взаимное положение вилки и розетки при сборке.

Разъём имеет 7 контактов диаметром около 2,5 мм. Исполнение контактов — вилка, на что указывает буква «Ш» в обозначении. Сочетание контактов обозначено цифрой 9, что задаёт конкретную схему и раскладку контактов в разъёме. Артикул изделия — 8676, категория — СШРГ28.

Приёмка изделия — «5».

Электрические и токовые параметры

Разъём рассчитан на значительную токовую нагрузку. Суммарный ток по соединителю может достигать порядка 150–175 А, а на один контакт — до 35 А. Такие показатели позволяют использовать изделие в силовых цепях ответственных систем.

• Рабочее напряжение — до 850 В (амплитудное значение).
• Рабочая частота — до 3 МГц.
• Сопротивление контактов — не более примерно 1–1,3 мОм.
• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.
• Количество контактов — 7, диаметр контакта — около 2,5 мм.
• Суммарный ток по соединителю — порядка 150–175 А, ток на контакт — до 35 А.

Условия эксплуатации и механическая стойкость

СШРГ28-П7ЭШ9 «5» рассчитан на эксплуатацию в широком диапазоне температур: ориентировочно от минус 60 до плюс 60–70 градусов Цельсия, а также при пониженном атмосферном давлении порядка от 10 в минус четвёртой до 10 в минус второй степени Паскаля.

Изделие выдерживает значительные механические воздействия: синусоидальную вибрацию до нескольких тысяч герц, одиночные удары с ускорением до 5000–10 000 метров на секунду в квадрате и многократные удары с ускорением до 1500 метров на секунду в квадрате.

Ресурс и срок службы

Количество допустимых сочленений-расчленений — около 500 циклов. Минимальная наработка составляет порядка 1000 часов. Срок сохраняемости изделий — не менее 15–25 лет, что делает их пригодными для длительного хранения и использования в ответственных системах.

Краткие технические характеристики

1. Тип изделия — цилиндрический низкочастотный герметичный разъём, вилка.
2. Условный размер корпуса — 28.
3. Количество контактов — 7, диаметр около 2,5 мм, исполнение — вилка.
4. Сочетание контактов — 9.
5. Напряжение — до 850 В амплитудного значения.
6. Частота — до 3 МГц.
7. Сопротивление контактов — не более 1–1,3 мОм.
8. Сопротивление изоляции — не менее 5000 МОм.
9. Суммарный ток — порядка 150–175 А, на контакт — до 35 А.
10. Температурный диапазон — от минус 60 до плюс 60–70 градусов Цельсия.
11. Ресурс сочленений — около 500 циклов, наработка — от 1000 часов.
12. Срок сохраняемости — не менее 15–25 лет.
13. Приёмка — «5».
