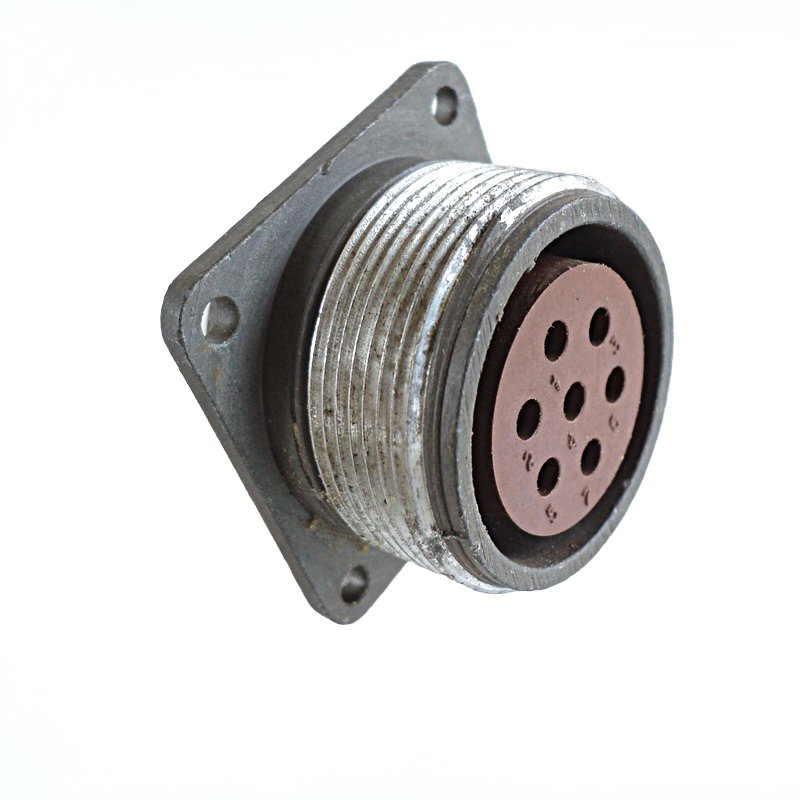

СШРГ28-П7ЭГ9 «5»

Цена:

1500 ₽

Технические характеристики

СШРГ28-П7ЭГ9

СШРГ28-П7ЭГ9 — это герметичный цилиндрический низкочастотный соединитель розеточного типа, предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В.

Назначение

Он используется для надежного соединения в приборных системах с резьбовым соединением и одношпоночной поляризацией корпусов.
Соединитель монтируется методом пайки без патрубка, подходит для объемного монтажа в условиях повышенных требований к герметичности.

Технические характеристики

Условный размер корпуса: 28;
Количество контактов: 7 (диаметр 2,5 мм);
Рабочий ток на контакт: до 25 А;
Максимальное напряжение постоянного тока: 850 В;
Сопротивление контакта: не более 1 мОм;
Сопротивление изоляции: не менее 5000 МОм;
Габаритные размеры: 40×40×42 мм.

Условия эксплуатации

Работает при температурах от -60°C до +60°C (смена до +110°C), выдерживает пониженное давление до 1,3·10^{-4} Па, вибрацию (1–5000 Гц, 300 м/с²) и удары до 5000 м/с².
Минимальная наработка — 1000 часов, число сочленений-расчленений — 500, срок сохраняемости — 15–25 лет.

Расшифровка обозначения

СШРГ — тип (герметичный); 28 — размер; П — без патрубка; 7 — контакты; Э — исполнение; Г — герметичный; 9 — сочетание контактов.

Описание

Назначение соединителя

СШРГ28-П7ЭГ9 «5» — это герметичный цилиндрический низкочастотный соединитель розеточного типа, предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Изделие применяется для надёжного соединения в приборных системах с резьбовым соединением и одношпоночной поляризацией корпусов.

Соединитель монтируется методом пайки без патрубка и подходит для объёмного монтажа в условиях повышенных требований к герметичности. Розеточный тип исполнения обеспечивает стабильный электрический контакт при многократных сочленениях и расчленениях в составе аппаратуры ответственного назначения.

Технические характеристики

Ниже приведены подтверждённые параметры изделия, определяющие его применение в электрических цепях и условия эксплуатации.

Условный размер корпуса: 28
Количество контактов: 7, диаметр контакта 2,5 мм
Рабочий ток на контакт: до 25 А
Максимальное напряжение постоянного тока: 850 В
Сопротивление контакта: не более 1 мОм
Сопротивление изоляции: не менее 5000 МОм
Габаритные размеры: 40 на 40 на 42 мм
Приемка: «5»

Совокупность этих параметров обеспечивает низкие потери на контактном переходе и высокую электрическую прочность изоляции, что важно при передаче тока до 25 А на каждый контакт.

Условия эксплуатации

Соединитель рассчитан на работу при температурах от минус 60 градусов Цельсия до плюс 60 градусов Цельсия со сменой до плюс 110 градусов Цельсия. Изделие выдерживает пониженное давление до 1,3 на 10 в минус 4 степени Паскаля, вибрацию в диапазоне от 1 до 5000 Герц с ускорением 300 метров на секунду в квадрате и удары до 5000 метров на секунду в квадрате.

Минимальная наработка составляет 1000 часов, число сочленений и расчленений — 500, срок сохраняемости — от 15 до 25 лет. Такие показатели подтверждают пригодность изделия для эксплуатации в жёстких условиях при повышенных требованиях к герметичности.

Расшифровка обозначения

Маркировка СШРГ28-П7ЭГ9 «5» читается следующим образом:

СШРГ — тип соединителя, герметичный
28 — условный размер корпуса
П — исполнение без патрубка
7 — количество контактов
Э — исполнение
Г — герметичный
9 — сочетание контактов

Дополнение «5» в названии соответствует указанной приемке. Артикул изделия — 8675, категория — СШРГ28. Производитель в предоставленных данных не указан, краткое описание из каталога также отсутствует.

Применение и монтаж

Соединитель востребован в приборах и системах, где требуется герметичное соединение при объёмном монтаже. Пайка без патрубка упрощает установку на платы и в блоки, а одношпоночная поляризация исключает ошибку при сочленении корпусов. Резьбовое соединение обеспечивает механическую фиксацию, устойчивую к вибрации и ударам.

Благодаря рабочим параметрам изделие подходит для цепей постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В, включая случаи, когда к электрическим соединениям предъявляются повышенные требования по надёжности и стойкости к внешним воздействиям.
