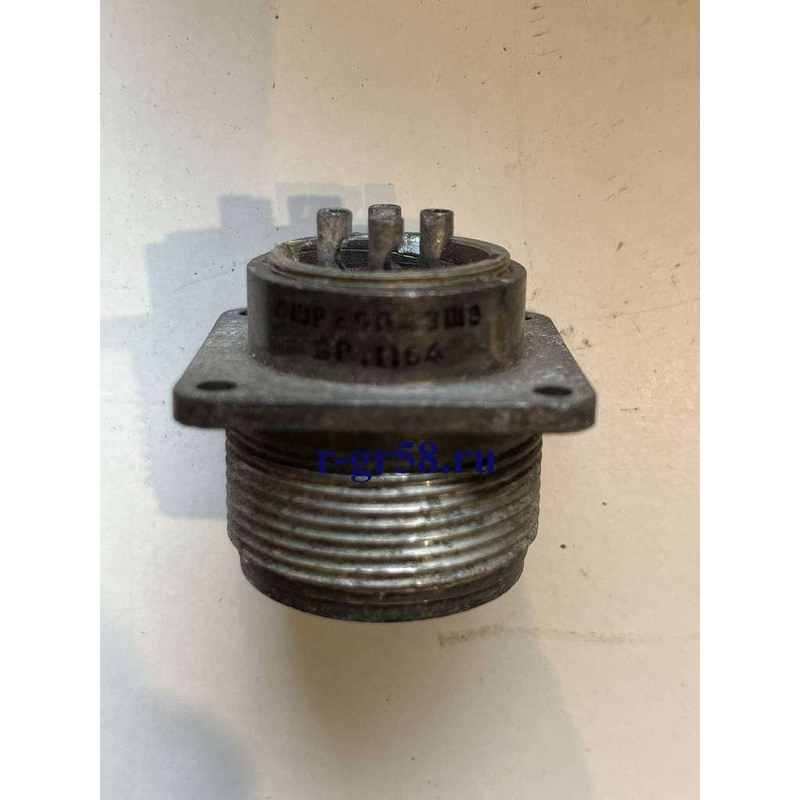

СШРГ28-П4ЭШ8 «5»

Цена:

500 ₽

Технические характеристики

СШРГ28-П4ЭШ8 «5» — это кабельная розетка цилиндрического низкочастотного соединителя серии СШРГ, предназначенная для надежного соединения в электрических цепях переменного и постоянного тока частотой до 3 МГц.

Соединитель имеет условный размер корпуса 28, 4 извлекаемых контакта круглой формы диаметром 2,5 мм из латуни с серебряным покрытием (Ag). Метод монтажа — объемный механический и пайка электрическая, с резьбовым соединением и одношпоночной поляризацией корпуса.

Максимальное рабочее напряжение достигает 850 В, ток на контакт — до 25 А, сопротивление контактов — не более 1 мОм.

Корпус кабельный (К) с прямым патрубком (П) и гайкой для экранированного кабеля (ЭШ), изолятор из черного бакелита. Габариты: 58,1 × 38,5 × 49,1 мм, диаметр корпуса 38,5 мм, резьба накидной гайки M33×1,5 мм. Масса изделия — 84 г.

Изображение демонстрирует типичную конструкцию аналогичного разъема серии ШР/СШР с видом спереди и разрезом, где видны контакты и внутренние элементы.

Рабочий диапазон температур — от -60 до +85°C (с перегревом контактов до +110°C), климатическое исполнение УХЛ, влажность до 98% при +35°C. Соединитель выдерживает вибрацию 5–2000 Гц с ускорением 30 g, удары до 500 g, акустические шумы 170 дБ и обеспечивает сопротивление изоляции не менее 5000 МΩ.

Срок службы: наработка 5000 ч, число сочленений-расчленений — не менее 500. Вид приемки «5»-ВП, ПЗ по ТУ ГЕ0.364.107.

Описание

Назначение

СШРГ28-П4ЭШ8 «5» — это кабельная розетка цилиндрического низкочастотного соединителя серии СШРГ. Изделие предназначено для надёжного соединения в электрических цепях переменного и постоянного тока частотой до 3 МГц. Розетка применяется там, где требуется многоразовое сочленение и расчленение кабельных линий, устойчивое к вибрации, ударам и повышенной влажности.

Конструкция и особенности

Соединитель имеет условный размер корпуса 28 и оснащён четырьмя извлекаемыми контактами круглой формы диаметром 2,5 мм. Контакты изготовлены из латуни с серебряным покрытием (Ag), что обеспечивает стабильное переходное сопротивление. Метод монтажа — объёмный механический и пайка электрическая. Корпусное соединение резьбовое, поляризация одношпоночная, что исключает неправильную стыковку.

Исполнение розетки — кабельное (К) с прямым патрубком (П) и гайкой для экранированного кабеля (ЭШ). Изолятор выполнен из чёрного бакелита. Корпус рассчитан на накидную гайку с резьбой M33 на 1,5 мм. Масса изделия — 84 г, габариты — 58,1 на 38,5 на 49,1 мм при диаметре корпуса 38,5 мм.

Технические характеристики

Максимальное рабочее напряжение — до 850 В.
Ток на контакт — до 25 А.
Сопротивление контактов — не более 1 мОм.
Сопротивление изоляции — не менее 5000 МΩ.
Рабочий диапазон температур — от минус 60 до плюс 85 градусов Цельсия, с перегревом контактов до плюс 110 градусов Цельсия.
Климатическое исполнение УХЛ, влажность до 98 % при температуре плюс 35 градусов Цельсия.

Условия эксплуатации

Соединитель выдерживает вибрацию в диапазоне от 5 до 2000 Гц с ускорением 30 g, удары до 500 g и акустические шумы уровнем 170 дБ. Такие параметры позволяют применять изделие в подвижных и вибронагруженных электрических цепях.

Ресурс и приёмка

Наработка изделия составляет 5000 часов, число сочленений и расчленений — не менее 500. Вид приёмки — «5»-ВП, ПЗ по ТУ ГЕ0.364.107. Поставляется в соответствии с указанными техническими условиями.

Область применения

Розетка СШРГ28-П4ЭШ8 «5» применяется для коммутации экранированных кабелей в низкочастотных цепях, включая электрические соединения в составе оборудования, работающего при широком диапазоне температур и повышенной влажности. Приёмочный статус «5» подтверждает соответствие изделия требованиям, предъявляемым к ответственным соединениям.
