Назначение соединителя СШРГ28-П4ЭГ8 «5»

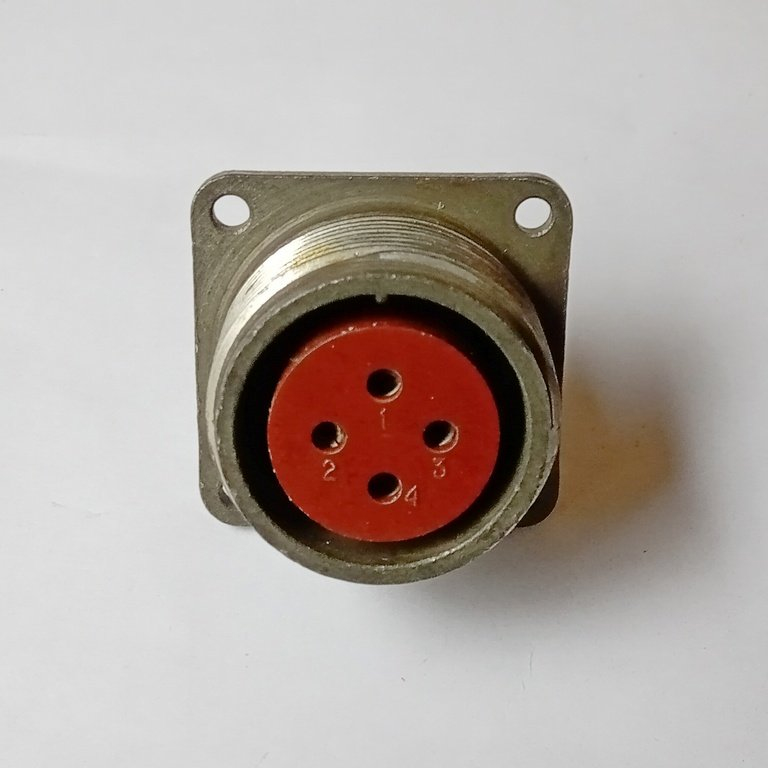

СШРГ28-П4ЭГ8 «5» — это цилиндрический низкочастотный соединитель, выполненный в виде приборной розетки. Он предназначен для надежного электрического соединения в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется в цепях постоянного и переменного тока частотой до 3 МГц при максимальном рабочем напряжении 850 В.

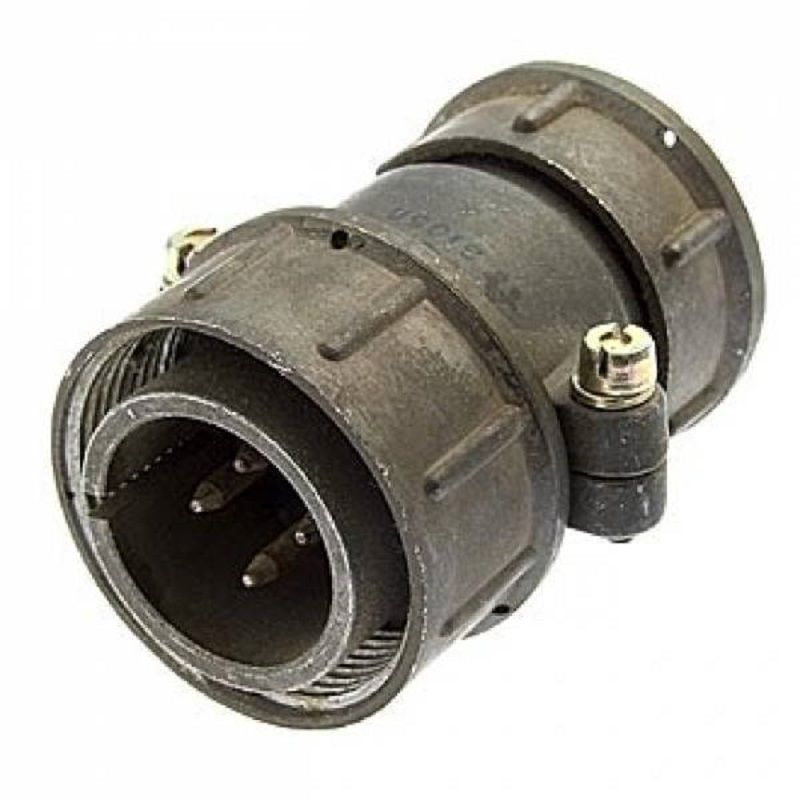

Соединитель рассчитан на эксплуатацию в составе промышленной аппаратуры и подходит для объемного монтажа. Совместим с кабельными вилками серии СШР, что позволяет использовать его в составе разъемных соединений кабельных и приборных линий.

Технические характеристики

Конструкция соединителя обеспечивает стабильную передачу тока и надежную фиксацию сочленения. Основные параметры изделия приведены ниже.

• Количество контактов — 4, диаметр каждого контакта 2,5 мм.
• Рабочий ток на каждый контакт — до 25 А, общая нагрузка — до 100 А.
• Сопротивление контактов — не более 1,3 мОм.
• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
• Максимальное рабочее напряжение — 850 В.
• Рабочая частота — до 3 МГц.
• Габаритные размеры — 42 на 40 на 40 мм.
• Резьбовая фиксация сочленения — шаг резьбы M33 на 1,5 мм.
• Материал корпуса — алюминиевый сплав с оксидированием.
• Материал изолятора — карболит.
• Контакты съемные, поляризация одношпоночная.
• Тип корпуса — герметичный или негерметичный в зависимости от модификации.

Условия эксплуатации и надежность

Соединитель устойчив к воздействию широкого спектра механических и климатических факторов. Рабочая температура составляет от минус 60 до плюс 85 градусов Цельсия, при этом допускается перегрев контактов до плюс 115 градусов Цельсия. Климатическое исполнение — УХЛ или всеклиматическое.

Изделие выдерживает синусоидальную вибрацию в диапазоне от 5 до 5000 Гц с ускорением до 30 g, механические удары до 5000 g, а также пониженное давление до 1,3 на 10 в степени минус 4 Па.

Показатели надежности: минимальная наработка — 1000 часов, ресурс — 500 сочленений-расчленений, срок сохраняемости — от 15 до 25 лет.

Приемка и применение

Вид приемки «5» соответствует военному представительству или представительству заказчика по ГОСТам согласно техническим условиям ГЕ0.364.107 ТУ. Монтаж осуществляется пайкой на панель, что обеспечивает механическую прочность и стабильность электрического контакта.

Соединитель СШРГ28-П4ЭГ8 «5» применяется в радиоэлектронной и радиотехнической аппаратуре, где требуются низкочастотные соединения с высокими токами и повышенными требованиями к надежности. Благодаря герметичному исполнению корпуса и широкому температурному диапазону изделие подходит для работы в жестких условиях эксплуатации, включая промышленное оборудование и аппаратуру специального назначения.
