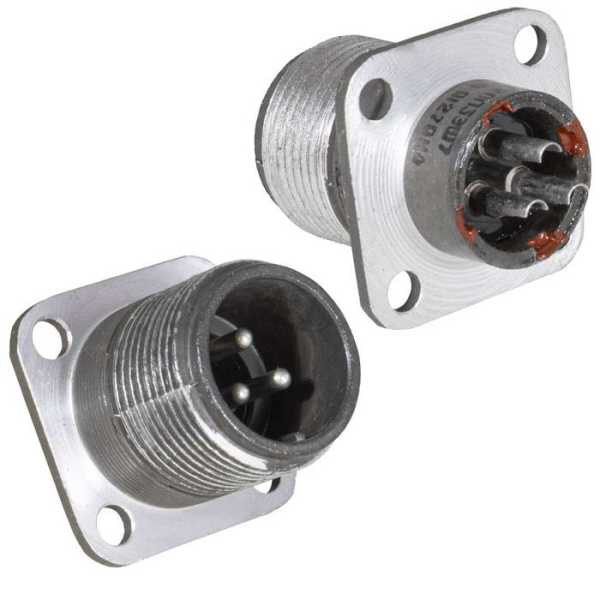

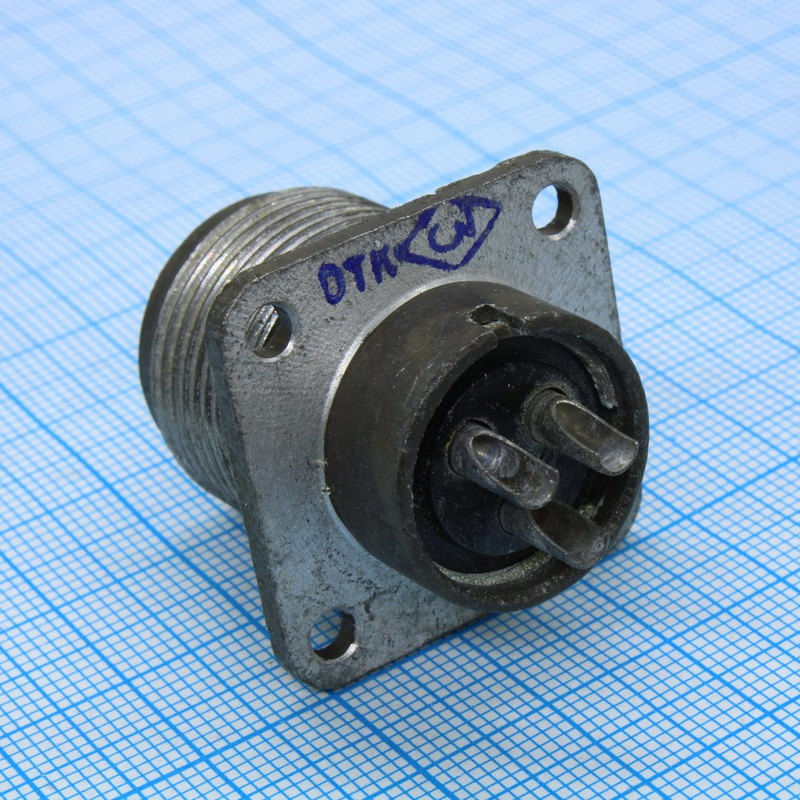

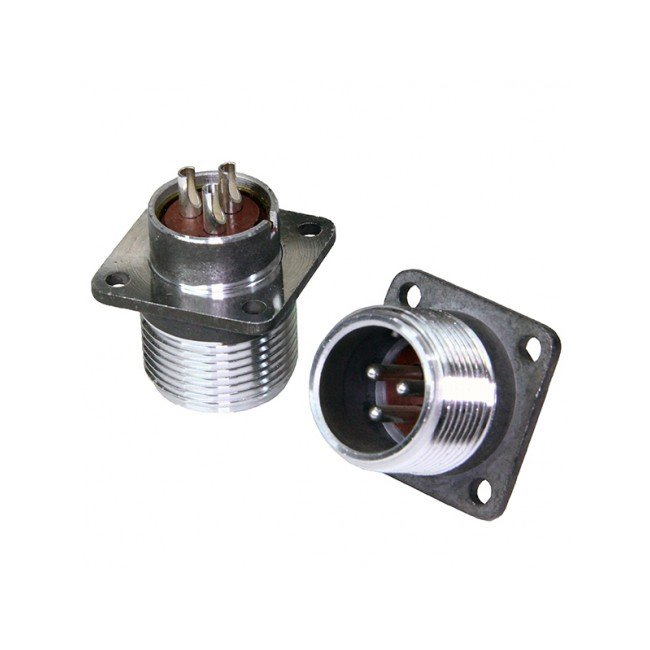

СШРГ20П3ЭШ7 2020г «5»

Цена:

1200 ₽

Технические характеристики

СШРГ20П3ЭШ7 «5» — это герметичный цилиндрический низкочастотный соединитель вилочного типа, предназначенный для работы в электрических цепях радиоэлектронной и радиотехнической аппаратуры при напряжении до 850 В и частоте до 3 МГц.

Соединитель имеет типоразмер 20, 3 контакта диаметром 2,5 мм, конструктивное исполнение без патрубка (П) и сочетание контактов 7. Максимальная токовая нагрузка на контакт — 25 А (общая до 75 А), сопротивление контакта — не более 1–1,3 мОм, сопротивление изоляции — не менее 5000 МОм. Габаритные размеры составляют 32×32×42 мм, масса — около 51 г.

Работает при температуре от -60°C до +60°C (смена до +110°C), пониженном давлении 1,3·10^{-4} Па. Выдерживает вибрацию (1–5000 Гц, до 300 м/с²), удары (одиночные до 5000–10000 м/с², многократные до 350–1500 м/с²) и линейное ускорение до 2000 м/с². Минимальная наработка — 1000 часов, число сочленений-расчленений — 500, срок сохраняемости — 15–25 лет.

Описание

СШРГ20П3ЭШ7

СШРГ20П3ЭШ7: особенности и применение промышленного разъёма

СШРГ20П3ЭШ7 — электрический разъём промышленного назначения, рассчитанный на надёжное соединение кабельных линий в оборудовании, где важны стабильная передача сигналов, механическая прочность и защищённость контактов. Такие соединители востребованы в производственных системах, измерительной технике, автоматике, транспорте и специализированных электротехнических комплексах.

Конструкция СШРГ20П3ЭШ7

Маркировка СШРГ20П3ЭШ7 указывает на принадлежность изделия к серии цилиндрических штепсельных разъёмов. Конструкция обычно включает корпус, контактную часть, элементы фиксации и защитные компоненты, обеспечивающие устойчивость соединения при вибрации, регулярной коммутации и эксплуатации в сложных условиях.

Ключевые особенности разъёма:

Цилиндрическая форма корпуса, удобная для компактного размещения в аппаратуре.
Штепсельное исполнение для быстрого и надёжного подключения кабеля.
Контактная группа, предназначенная для передачи электрических цепей.
Механическая фиксация, снижающая риск случайного разъединения.
Защищённая конструкция для использования в составе промышленного оборудования.
Возможность применения в системах, где требуется чёткая идентификация соединений.

Где используется разъём

Разъём СШРГ20П3ЭШ7 применяется при создании и обслуживании электрических соединений в различных технических задачах. Он может использоваться как часть кабельной сборки, соединительного узла или интерфейса между отдельными блоками оборудования.

Основные направления применения:

Промышленная автоматика и системы управления.
Электрооборудование станков и производственных линий.
Контрольно-измерительные приборы.
Системы связи, сигнализации и телеметрии.
Транспортное, энергетическое и специализированное оборудование.
Ремонт, модернизация и комплектация электрических шкафов.

На что обратить внимание

При подборе СШРГ20П3ЭШ7 важно сопоставить маркировку с требованиями конкретного проекта. Даже близкие по названию разъёмы могут отличаться количеством и типом контактов, исполнением контактной части, способом монтажа, габаритами, климатическим исполнением и другими параметрами.

Перед установкой рекомендуется проверить:

соответствие ответной части разъёма;
назначение и расположение контактов;
совместимость с применяемым кабелем;
требования по току, напряжению и изоляции;
условия окружающей среды;
способ крепления и допустимые механические нагрузки.

Почему важна точная маркировка

Полное обозначение СШРГ20П3ЭШ7 необходимо учитывать без сокращений: оно помогает избежать несовместимости при подключении, ремонте или замене компонента. Использование разъёма с неподходящей контактной схемой либо исполнением может привести к ошибкам монтажа, нестабильной работе оборудования и необходимости переделки кабельной сборки.

СШРГ20П3ЭШ7 остаётся практичным решением для задач, где требуется компактное, фиксируемое и надёжное электрическое соединение. Точный выбор исполнения и соблюдение требований монтажа позволяют обеспечить долговечную работу электротехнической системы.
