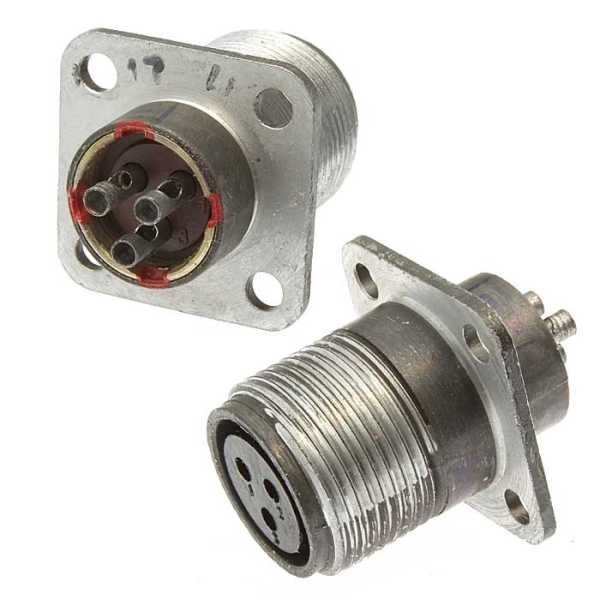

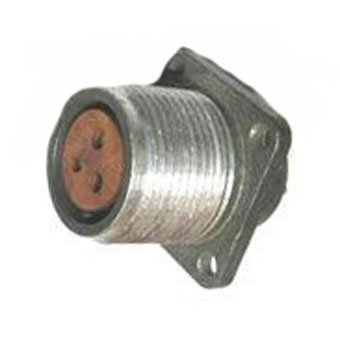

СШРГ20П3ЭГ7 — это блочная (приборная) розетка из серии цилиндрических низкочастотных соединителей СШР/ШР, предназначенная для монтажа в электро‑ и радиооборудовании. Она используется совместно с соответствующей вилкой для быстроразъёмного соединения трёх токопроводящих цепей в приборах или на панелях.

Общее назначение и конструкция

Розетка относится к типу негерметичных цилиндрических разъёмов, подходит для цепей постоянного и переменного тока с рабочим напряжением до 850 В. Исполнение «блочное» означает, что корпус рассчитан на крепление на панели или в корпусе прибора, без прямого кабельного патрубка.

Контакты выполнены в виде гнёзд круглого сечения диаметром 2,5 мм, материал контактов — латунь с серебряным покрытием, что обеспечивает низкое переходное сопротивление и хорошую токопроводность.

Количество контактов и электрические параметры

Разъём имеет 3 контакта диаметром по 2,5 мм, при этом допустимый рабочий ток на один контакт обычно не превышает 25 А, а суммарная токовая нагрузка на соединитель — порядка 75 А в зависимости от условий и режима работы.

Сопротивление контакта не превышает примерно 1–1,3 мОм, сопротивление изоляции в нормальных условиях — не менее 5000 МОм. Эти параметры позволяют использовать соединитель в силовых и сигнальных цепях с высокими требованиями к надёжности контакта.

Механические и климатические особенности

Корпус розетки имеет условный размер 20, тип сочленения — резьбовой, с одношпоночной поляризацией, что исключает неправильное подключение. Монтаж производится через панель за счёт фланца с установочными отверстиями (обычно около 22 мм между центрами отверстий).

Разъём рассчитан на работу в широком диапазоне температур, примерно от −60 до +60 °C, выдерживает вибрацию и механические удары, что делает его пригодным для промышленного и транспортного оборудования. Срок сохраняемости после выпуска обычно составляет порядка 15 лет.

Мы можем дополнительно расшифровать структуру маркировки(С)ШРГ20П3ЭГ7по каждому элементу.
