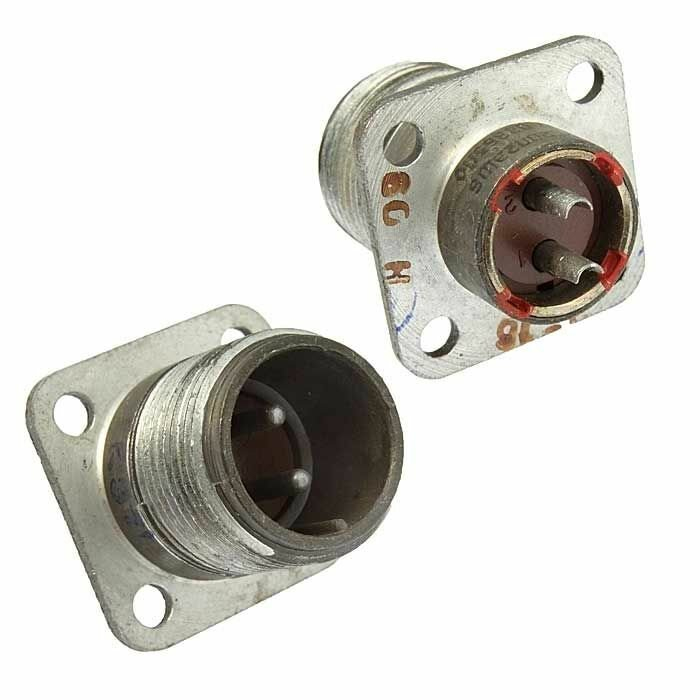

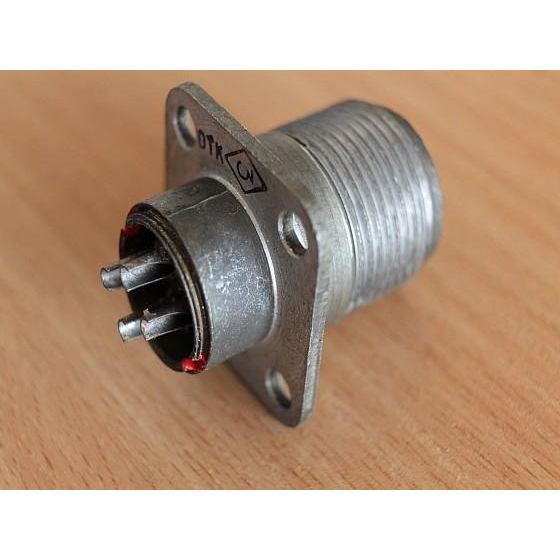

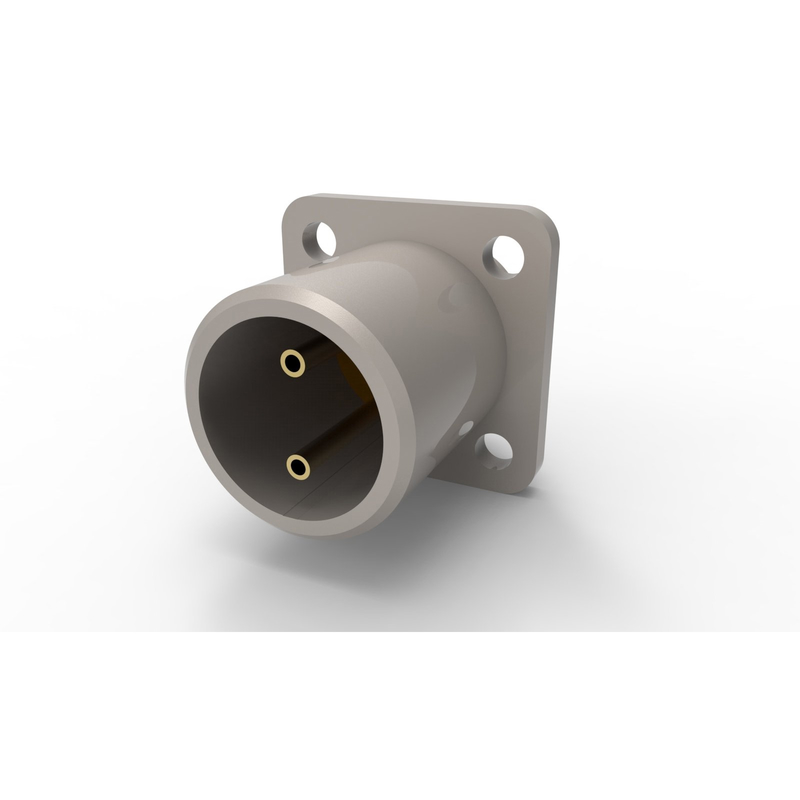

Соединитель СШРГ20П2ЭШ6 вилка блочная «ОС» относится к ряду герметичных низкочастотных цилиндрических штекерных разъёмов типа ШР/СШР–ШРГ/СШРГ, применяемых в радиоэлектронной и электротехнической аппаратуре. Ниже — краткая характеристика без упоминания цен.

Назначение и область применения

СШРГ20П2ЭШ6 предназначен для соединения и разъединения электрических цепей постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение). Соединитель используется в приборах и блочной аппаратуре специального и общего назначения, в том числе в условиях повышенных вибраций и ударов.

Тип, конструкция и монтаж

Это герметичный цилиндрический низкочастотный соединитель с резьбовой фиксацией и поляризацией корпусов «одношпоночным» ключом; взаимосочленяем с розетками и вилками СШР/СШРГ по соответствующим ТУ. Приборная часть выполняется без патрубка (обозначение «П»), монтаж контактов — пайкой.

Электрические и эксплуатационные параметры

• Количество контактов: 2, диаметром 2,5 мм.

• Максимальная токовая нагрузка: суммарно до 50 А, на один контакт — до 25 А.

• Сопротивление контактов: не более 1–1,3 мОм.

• Сопротивление изоляции в нормальных условиях: не менее 5000 МОм.

• Рабочий диапазон температур: примерно от −60 до +70 °C.

Механическая и климатическая стойкость

Соединитель рассчитан на высокие механические нагрузки:

• Синусоидальная вибрация до 5000 Гц с ускорением до 300 м/с² (около 30 g).

• Механические удары однократные до ~10 000 м/с² (1000 g) и многократные до ~1500 м/с² (150 g), в зависимости исполнения.
  Климатическое исполнение — всеклиматическое/УХЛ, срок сохраняемости 15–25 лет, минимальная наработка порядка 1000 часов.
