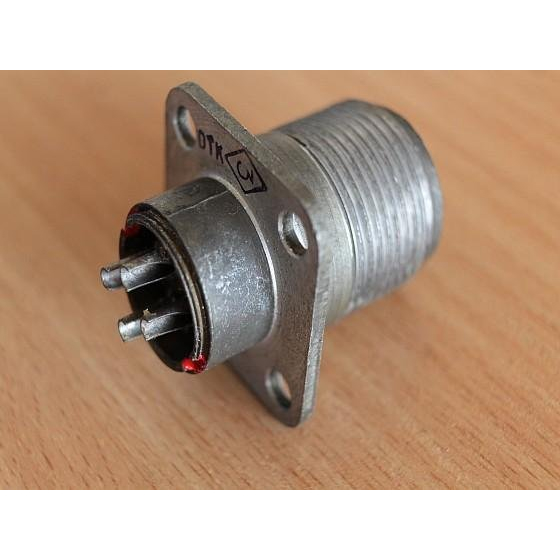

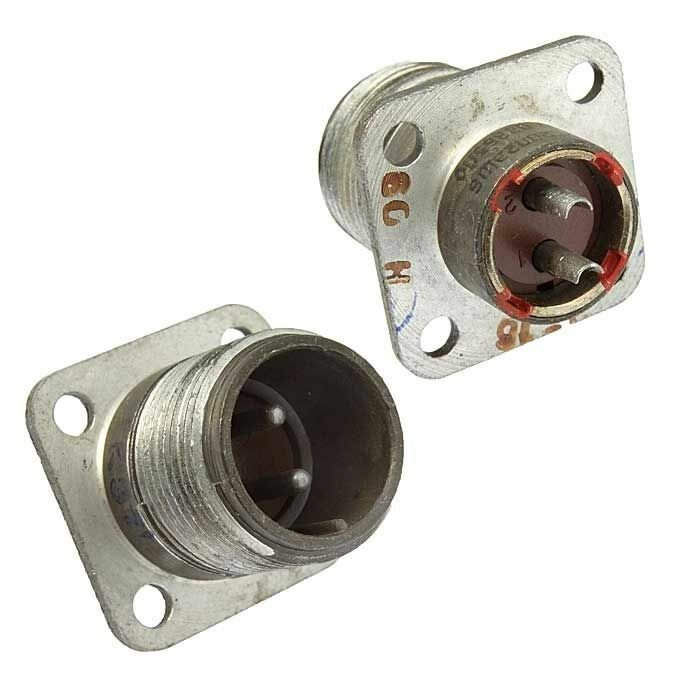

СШРГ20П2ЭШ6 — это блочная вилка цилиндрического низкочастотного соединителя герметичного типа, предназначенная для соединения электрических цепей в аппаратуре специального и общего назначения. Она работает с постоянным и переменным током частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Основные характеристики

Соединитель имеет 2 контакта диаметром 2,5 мм с максимальной токовой нагрузкой до 25 А на контакт и до 50 А общей. Сопротивление контактов не превышает 1,3 мОм, а сопротивление изоляции в нормальных условиях — не менее 5000 МОм. Метод монтажа — пайка, сочленение — резьбовое с накидной гайкой (шаг M24х1,5 мм).

Условия эксплуатации

Рабочий диапазон температур — от -60 до +70°C, тип — всеклиматический и герметичный. Выдерживает синусоидальную вибрацию до 300 м/с² (30 g) в диапазоне 1–5000 Гц, механические удары до 10000 м/с² (одиночный) и 1500 м/с² (многократный), а также пониженное давление до 1,3×10⁻⁴ Па. Количество сочленений-расчленений — 500, наработка — минимум 1000 часов, срок хранения — до 25 лет.

Структура обозначения

• СШРГ — тип (герметичный низкочастотный);

• 20 — условный размер корпуса;

• П — приборная часть без патрубка;

• 2 — количество контактов;

• Э — экранированный;

• Ш — вилка;

• 6 — сочетание контактов.

Материал изолятора часто карболит (коричневый цвет), габариты около 43×32×32 мм, масса ~21 г. Используется в радиоэлектронной и радиотехнической аппаратуре.
