Назначение соединителя

СШРГПК30НГ1 «5» — специальный цилиндрический соединитель (разъём) из серии СШРГ, предназначенный для надёжного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется с экранированными или неэкранированными кабелями в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Артикул изделия — 8774. Категория — СШРГ. Производитель в предоставленных данных не указан.

Конструкция и особенности

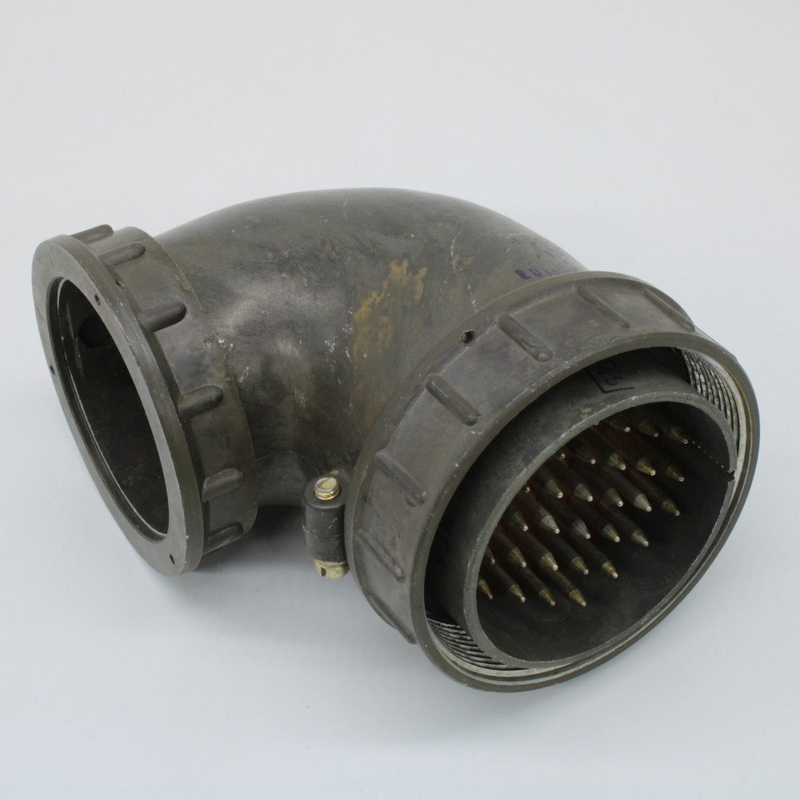

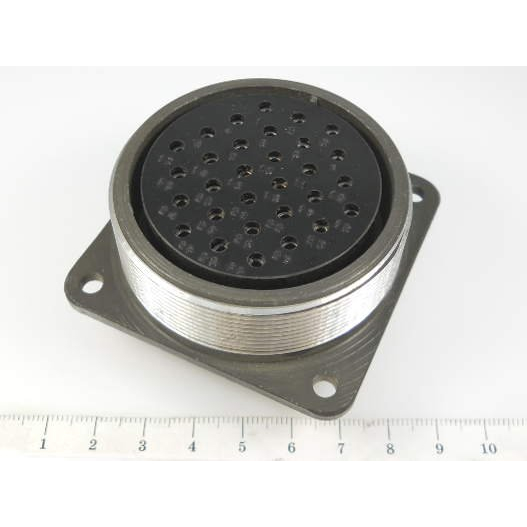

Соединитель выполнен в виде блочной вилки с прямым патрубком (П) для неэкранированного кабеля (Н) и гайкой (Г). Сочетание контактов «5» обычно подразумевает комбинацию штыревых контактов разного диаметра, например 2,5 мм и 3,5 мм.

Метод монтажа — пайка. Покрытие контактов — серебро. Материал корпуса — алюминиевый сплав с оксидированием.

Изделие имеет приёмку «5», что подтверждает его соответствие установленным требованиям для ответственного применения.

Технические характеристики

• Сопротивление контактов — не более 1,3 мОм.
• Ёмкость между контактами — до 18 пФ.
• Испытательное напряжение — до 2650 В (амплитудное значение).
• Рабочее напряжение — до 850 В (амплитудное значение).
• Частота переменного тока — до 3 МГц.
• Ресурс — 500 сочленений-расчленений.
• Наработка — не менее 1000 часов.

Условия эксплуатации

Соединитель выдерживает синусоидальную вибрацию в диапазоне 1–5000 Гц с ускорением до 300 м/с² (30 g), одиночные удары до 1500 м/с² и многократные до 35 g.

Климатическое исполнение УХЛ позволяет работать при температурах от минус 60 до плюс 60 °C, влажности до 98% и атмосферном давлении от 1,33·10⁻⁴ Па до 50,6·10⁴ Па.

Применение

СШРГПК30НГ1 «5» применяется в радиоэлектронной и радиотехнической аппаратуре для соединения электрических цепей с использованием экранированных или неэкранированных кабелей. Благодаря прочной конструкции, серебряному покрытию контактов и стойкости к вибрационным и климатическим нагрузкам соединитель подходит для работы в составе оборудования, эксплуатируемого в жёстких условиях.

Паечный метод монтажа обеспечивает надёжный электрический контакт, а оксидированный алюминиевый корпус защищает изделие от коррозии. Сочетание контактов «5» позволяет использовать соединитель в цепях с различными диаметрами штыревых контактов, что расширяет область его применения.
