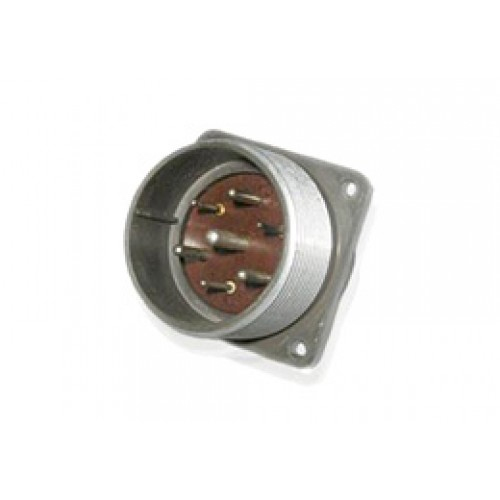

СШРГП30ЭШ1 – это герметичная вилка блочная цилиндрического типа, входящая в семейство отечественных соединителей ШРГ / СШРГ. Она относится к серии «всеклиматических» разъёмов, предназначенных для работы в условиях повышенных механических и климатических нагрузок.

Условное обозначение расшифровывается примерно так:

• СШРГ – герметичный цилиндрический разъём (буква «С» часто указывает на герметичное исполнение или специальное исполнение по ТУ).

• П30 – приборная (блочная) часть с 30 контактами.

• ЭШ1 – буква «Э» обычно означает применение для электроэнергетики/электроники, «Ш» – соединитель экран, «1» – конкретный вариант сочетания контактов.

• Количество контактов и токовая нагрузка : 30 контактов диаметром около 2,5 мм, типовая максимальная токовая нагрузка на один контакт порядка 17–20 А, суммарная нагрузка на соединитель – до 400 А.

• Напряжение : работает в цепях постоянного и переменного тока частотой до порядка 1–3 МГц при напряжении до 850 В.

• Герметичность и всеклиматика : соединитель рассчитан на работу в широком диапазоне температур (примерно от −60 до +70 °C) и при пониженном атмосферном давлении до примерно1,3⋅10−41{,}3 \cdot 10^{-4}1, 3 ⋅ 1 0 − 4 Па.

• Сопротивление контактов обычно не превышает 1–1,5 мОм на контакт, сопротивление изоляции в нормальных условиях – не менее 5000 МОм.

• Количество циклов сочленения–расчленения – порядка 500, минимальная наработка – 1000 часов.

• Соединитель устойчив к вибрации и ударам: диапазон синусоидальной вибрации обычно 1–5000 Гц с ускорением до около 30g, механические удары – до примерно 1000g одиночного действия и 15g многократного.

• Вилка блочная крепится к плате или блоку, как правило, методом резьбового соединения корпуса с панелью; соединение с розеткой обеспечивается резьбовым обжимным или гаечным кольцом.

• Применяется в радиоэлектронной, военной, промышленной и транспортной аппаратуре, где требуется надёжный герметичный разъём с высокой токовой нагрузкой и устойчивостью к вибрации и перепадам температур.
