Назначение и область применения

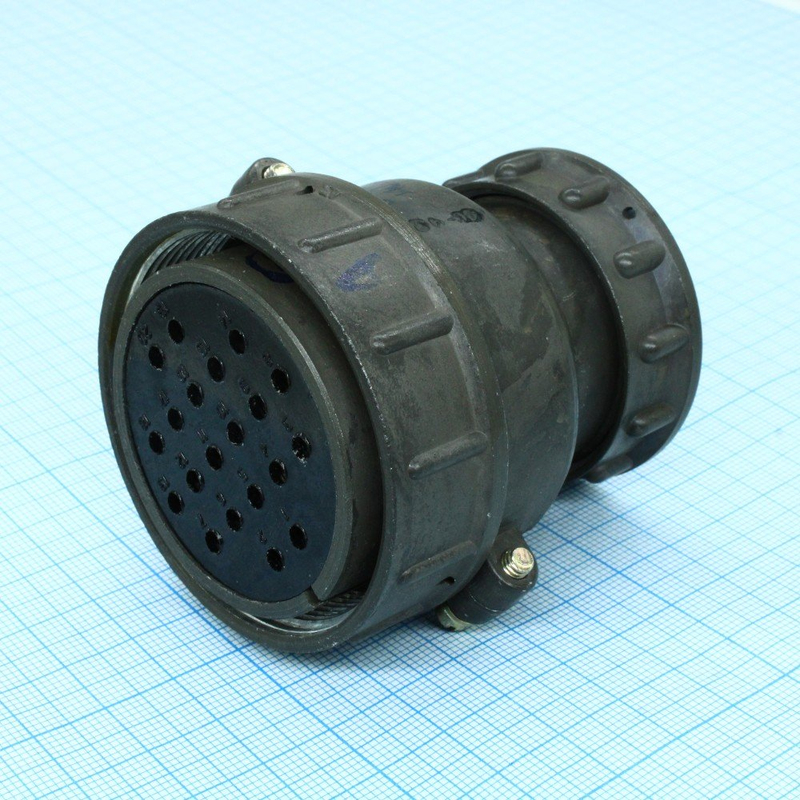

СШРГП30ЭШ1 Элекон «5» — это блочный соединитель (вилка) цилиндрического типа, выпускаемый АО «Завод Элекон». Изделие предназначено для надёжного электрического соединения в радиоэлектронной и радиотехнической аппаратуре. Соединитель относится к серии СШРГ/ШРГ с герметичным исполнением и применяется в цепях постоянного и переменного тока с частотами до 3 МГц.

Благодаря герметичной конструкции изделие используется во внутренних и наружных установках с защитой от пыли и влаги. Соединитель рассчитан на работу с экранированными кабелями и оснащён резьбовым соединением, что обеспечивает механическую фиксацию и надёжный контакт в условиях эксплуатации.

Подтверждённые технические особенности

Электрические параметры соединителя обеспечивают низкие потери сигнала и стабильность работы в аппаратуре. Ключевые характеристики:

• Сопротивление контактов — не более 1,3 мОм.
• Испытательное напряжение — до 2650 В (амплитуда).
• Сопротивление изоляции — не менее 5000 МОм.
• Рабочий ток — до 20 А на контактах диаметром 2,5 мм.
• Контакты покрыты серебром для надёжного электрического соединения.
• Ресурс — 500 циклов сочленения.
• Срок хранения — до 15–25 лет.

Указанные значения подтверждаются конструкцией изделия и его принадлежностью к серии СШРГ/ШРГ. Покрытие контактов серебром снижает переходное сопротивление и повышает устойчивость к окислению.

Условия эксплуатации

Соединитель рассчитан на работу в широком диапазоне внешних воздействий. Температурный диапазон эксплуатации составляет от минус 60 градусов Цельсия до плюс 60 градусов Цельсия, при этом допускается перегрев контактов до плюс 110 градусов Цельсия. Влажность окружающей среды — до 98 процентов при температуре плюс 25 градусов Цельсия. Пониженное атмосферное давление — до 1,3 на 10 в минус четвёртой степени Паскаля.

Изделие выдерживает механические воздействия:

• одиночные удары — до 5000 метров на секунду в квадрате;
• многократные удары — до 350 метров на секунду в квадрате;
• вибрацию — до 300 метров на секунду в квадрате;
• линейное ускорение — 2000 метров на секунду в квадрате.

Применение и исполнение

СШРГП30ЭШ1 Элекон «5» применяется в радиоэлектронной и радиотехнической аппаратуре, где требуется герметичное соединение экранированных кабелей. Климатическое исполнение — УХЛ. Соединитель подходит для внутренних и наружных установок при условии защиты от пыли и влаги.

Резьбовое соединение обеспечивает механическую прочность и стабильность контакта при вибрации и ударах. Приемка «5» подтверждает соответствие изделия установленным требованиям для данной категории. Артикул товара — 8770, категория — СШРГ, производитель — Элекон.
