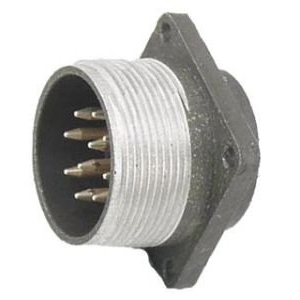

Назначение разъёма СШРГП30ЭШ1

СШРГП30ЭШ1 — это обозначение герметичного цилиндрического низкочастотного разъёма серии СШРГ, рассчитанного на 30 контактов. Изделие предназначено для коммутации цепей питания и сигналов в тяжёлых условиях эксплуатации, где предъявляются повышенные требования к герметичности, механической прочности и устойчивости к внешним воздействиям.

Разъём применяется в составе ответственной техники, в том числе авиационной и корабельной, а также в других областях, где требуется надёжное электрическое соединение при вибрации, ударах и пониженном давлении.

Расшифровка маркировки

Обозначение СШРГП30ЭШ1 построено по принятой для серии схеме и содержит следующие сведения:

• СШРГ — специальный штепсельный разъём герметичный, цилиндрический, ручного соединения.
• П — указывает тип корпуса (вилка или розетка, блочная или кабельная); для серий СШР и СШРГ разными буквами обозначается приборное или кабельное исполнение.
• 30 — количество рабочих контактов в разъёме.
• Э — исполнение для экранированного кабеля, контакты с серебряным покрытием, пайка проводников.
• Ш1 — вариант сочленения: резьбовое соединение с определённым сочетанием контактов и ключеванием корпуса.

Конструкция и монтаж

Корпус разъёма цилиндрический, соединение резьбовое. Предусмотрена одношпоночная поляризация, исключающая неправильную стыковку частей разъёма. Контакты рассчитаны на пайку проводников, монтаж выполняется объёмным (внутренним) способом, с возможностью подключения экранированного кабеля. Покрытие контактов — серебро, что снижает переходное сопротивление и повышает коррозионную стойкость.

Условия эксплуатации и надёжность

Разъёмы серии СШРГ эксплуатируются в электрических цепях постоянного и переменного тока частотой до нескольких мегагерц. Нагрузочная способность по току достигает десятков и сотен ампер, рабочее напряжение — до 850 В в зависимости от типоразмера. Климатическое исполнение УХЛ предусматривает работу в диапазоне температур примерно от минус 60 градусов Цельсия до плюс 60 градусов Цельсия, с учётом перегрева контактов до порядка плюс 110 градусов Цельсия.

Изделие обеспечивает герметичность и сохраняет работоспособность при пониженном давлении, вибрации и ударах. По серии заявлены высокое сопротивление изоляции (порядка тысяч мегом при нормальных условиях) и малое переходное сопротивление контакта (миллиомы). Расчётный ресурс составляет сотни циклов сочленений и расчленений и тысячи часов наработки в составе аппаратуры.

Устойчивость к синусоидальной вибрации — в диапазоне примерно от 1 до 5000 герц, к ударам с ускорениями сотни и тысячи метров на секунду в квадрате в зависимости от исполнения.

Область применения

Благодаря сочетанию герметичности, экранированного исполнения и стойкости к механическим нагрузкам разъём СШРГП30ЭШ1 востребован в бортовых и судовых системах, в приборах и оборудовании, работающих в условиях вибрации, перепадов давления и температур. Точная допустимая токовая нагрузка на контакт для данного типоразмера в предоставленных данных не указана и определяется по ближайшим типоразмерам серии.
