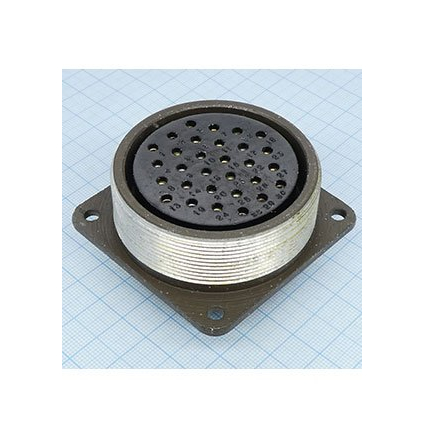

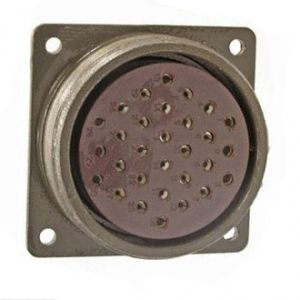

СШРГП30ЭГ1 РОЗЕТКИ «5»

Цена:

1900 ₽

Технические характеристики

СШР55П30ЭГ1 «5» — это приборная (розеточная) часть цилиндрического негерметичного низкочастотного соединителя ряда СШР, предназначенная для коммутации электрических цепей в радио‑ и электронной аппаратуре.

Соединитель предназначен для работы в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).
Используется в радиоэлектронной и радиотехнической аппаратуре для внутреннего объемного монтажа, в том числе при эксплуатации в климатическом исполнении УХЛ.

Приборная розетка СШР55П30ЭГ1 выполнена без патрубка, монтируется в приборной части (панель, блок); сочленение с вилкой — резьбовое, с фиксацией положения.
Количество контактов — 30, контакты с покрытием «серебро» (тип ЭГ1), поляризация корпусов — одношпоночная, что исключает ошибочное подключение.

Номинальный рабочий ток: до 17,5 А на контакт.
Максимальное рабочее напряжение: до 850 В постоянного тока.
Сопротивление изоляции в нормальных условиях — не менее 5000 МОм, сопротивление контактов — не более 1 мОм, что обеспечивает стабильность соединения и низкие потери.

Провода подключаются к хвостовикам контактов методом пайки; максимальное сечение провода — до 3 мм².
Изделие рассчитано на многократные сочленения–расчленения (до 500 циклов), выдерживает значительные механические нагрузки: удары до 5000 м/с² (одиночные) и до 350 м/с² (многократные), линейное ускорение до 2000 м/с².

Приемка «5» указывает на установленную категорию качества и контроль по техническим условиям АСЛР.434410.019ТУ, что характерно для изделий, применяемых в промышленной и специальной аппаратуре.
Соединители СШР55 взаимосочленяемы с другими типа СШР и СШРГ, выпускаемыми по отечественным ГЕ‑ и АШДК‑техусловиям.

Описание

Назначение изделия

СШРГП30ЭГ1 «5» представляет собой приборную (розеточную) часть цилиндрического негерметичного низкочастотного соединителя ряда СШР. Изделие предназначено для коммутации электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Розетка применяется для внутреннего объёмного монтажа, в том числе при эксплуатации в климатическом исполнении УХЛ.

Конструктивные особенности

Приборная розетка выполнена без патрубка и монтируется в приборной части — на панели или в блоке. Сочленение с вилкой резьбовое, с фиксацией положения. Поляризация корпусов одношпоночная, что исключает ошибочное подключение.

Количество контактов — 30. Контакты имеют покрытие «серебро» (тип ЭГ1). Провода подключаются к хвостовикам контактов методом пайки, максимальное сечение провода — до 3 мм².

Технические характеристики

Номинальный рабочий ток: до 17,5 А на контакт.
Максимальное рабочее напряжение: до 850 В постоянного тока (амплитудное значение).
Рабочая частота коммутируемых цепей: до 3 МГц.
Сопротивление изоляции в нормальных условиях: не менее 5000 МОм.
Сопротивление контактов: не более 1 мОм.
Ресурс сочленений–расчленений: до 500 циклов.
Удары одиночные: до 5000 м/с².
Удары многократные: до 350 м/с².
Линейное ускорение: до 2000 м/с².

Приёмка и совместимость

Приёмка «5» указывает на установленную категорию качества и контроль по техническим условиям АСЛР.434410.019ТУ, что характерно для изделий, применяемых в промышленной и специальной аппаратуре.

Соединители СШР55 взаимосочленяемы с другими типами СШР и СШРГ, выпускаемыми по отечественным ГЕ- и АШДК-техусловиям.

Область применения

Изделие используется в радиоэлектронной и радиотехнической аппаратуре для внутреннего объёмного монтажа. Благодаря стабильности соединения и низким потерям розетка подходит для цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Высокая стойкость к механическим нагрузкам позволяет применять соединитель в аппаратуре, эксплуатируемой в условиях ударных и вибрационных воздействий.
