Назначение

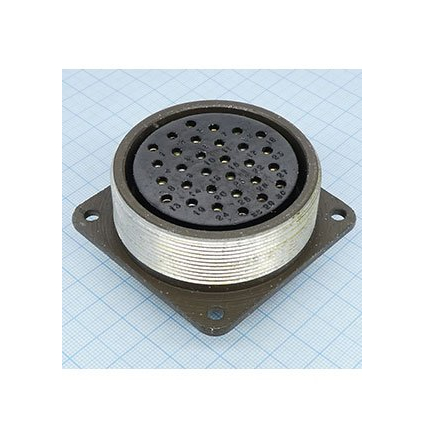

СШРГП30ЭГ1 — специальный цилиндрический разъём (соединитель) герметичного типа из серии СШРГ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Применяется в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное электрическое соединение с защитой от внешних воздействий.

Конструкция разъёма обеспечивает герметичность, что позволяет использовать его в условиях перепадов давления и пониженного давления. Это делает соединитель востребованным в аппаратуре с высокими требованиями к надёжности, включая военную и авиационную технику.

Подтверждённые особенности и технические характеристики

Разъём сочетает резьбовое сочленение с герметичным корпусом. Ниже перечислены характеристики, подтверждённые для данной модели.

• Контакты диаметром 2,5 мм с серебряным покрытием; переходное сопротивление — не более 1–1,3 мОм.
• Токовая нагрузка на контакт — до 35 А (в зависимости от модели).
• Герметичный корпус выдерживает перепады давления до 9,8×10⁴ Па.
• Климатическое исполнение УХЛ: рабочие температуры от минус 60 °C до плюс 60 °C, с учётом перегрева контактов — до плюс 110 °C.
• Работоспособность при пониженном давлении 1,3×10⁻⁴ Па.
• Минимальная наработка — 1000 часов.
• Срок сохраняемости — от 15 до 25 лет.
• Число сочленений-расчленений — 500 циклов.
• Стойкость к вибрациям в диапазоне 1–5000 Гц с ускорением до 300 м/с², к ударам и акустическим шумам уровнем до 140–170 дБ.

Конструкция и маркировка

Метод монтажа — пайка или объёмный. Изолятор выполнен из бакелита. Разъём сочетается с негерметичными разъёмами серии СШР.

Обозначение расшифровывается следующим образом: СШРГ — серия герметичных разъёмов; условный размер (например, 55 или близкий); П30 — прямой тип, 30 контактов; Э — экранированный; Г1 — розетка без патрубка. Артикул изделия — 8767. Категория — СШРГ. Производитель в предоставленных данных не указан.

Применение

Разъём СШРГП30ЭГ1 применяется в радиоэлектронной и радиотехнической аппаратуре, где требуются герметичное соединение и устойчивость к экстремальным условиям эксплуатации. Благодаря стойкости к вибрациям, ударам, акустическим шумам, перепадам давления и широкому диапазону температур изделие используется в военной и авиационной технике, а также в других системах с повышенными требованиями к надёжности.

Высокая токовая нагрузка на контакт до 35 А и серебряное покрытие контактов обеспечивают стабильную передачу сигнала и питания в ответственных цепях. Резьбовое сочленение гарантирует механическую фиксацию соединения, а герметичный корпус защищает контактную группу от внешних воздействий.
