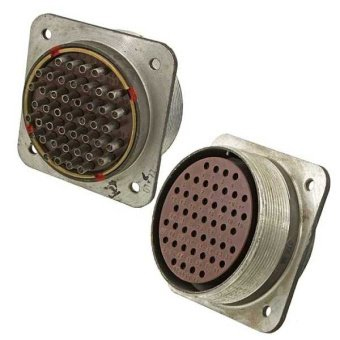

СШРГ60П45ЭГ3 — это цилиндрическая приборная герметичная розетка из серии соединителей СШР/СШРГ, предназначенная для использования в радиоэлектронной и радиотехнической аппаратуре в качестве низкочастотного соединителя общего назначения.

Розетка применяется в электрических цепях постоянного и переменного тока, чаще всего в блочных и модульных конструкциях РЭА, где необходимы многоконтактные соединения с повышенными требованиями к герметичности и механической стойкости. Она используется совместно с соответствующими вилками СШР/СШРГ, обеспечивая сочленение‑расчленение цепей без разборки корпуса оборудования.

• СШРГ — тип цилиндрического герметичного соединителя.

• 60 — условный размер корпуса (габаритный диаметр).

• П — без патрубка (приборное исполнение).

• 45 — количество контактов.

• Э — предназначена для подключения к экранированному кабелю или экранированной конструкции.

• Г — розетка (гнездовая часть).

• 3 — тип сочетания контактов (конфигурация разводки).

СШРГ60П45ЭГ3 рассчитана на работу при напряжении до примерно 800–850 В постоянного тока и частотах до 3 МГц, что позволяет использовать её в силовых и слаботочных цепях РЭА. Рабочий ток по всей контактной группе составляет порядка нескольких десятков ампер в целом, при этом типовая токовая нагрузка на один контакт — около 35 А, что соответствует типичным нормам для такого ряда соединителей.

Контакты розетки имеют диаметр порядка 2,5 мм и серебряное покрытие, что обеспечивает низкое сопротивление контакта и хорошую коррозионную стойкость. Сопротивление одиночного контакта обычно не превышает 1…1,3 мОм, а сопротивление изоляции в нормальных условиях — не менее 5000 МОм, что свидетельствует о высоком качестве изоляции.

Соединитель рассчитан на несколько сотен циклов сочленения–расчленения (около 500 циклов), что делает его пригодным для регламентных ремонтно‑монтажных работ. Розетка допускает работу в широком диапазоне температур (примерно от −60 °C до +110 °C с учётом перегрева контактов), а также выдерживает вибрацию и ударные нагрузки, характерные для бортовой и промышленной аппаратуры.

Корпус выполнен металлическим, квадратным или почти квадратным в габаритах, с резьбовым соединением или фланцем для надёжного крепления на панели или корпусе блока. Герметичность обеспечивается уплотнением по фланцу/кабелю, поэтому соединитель может применяться как внутри блоков, так и снаружи при дополнительной защите от пыли и влаги.
