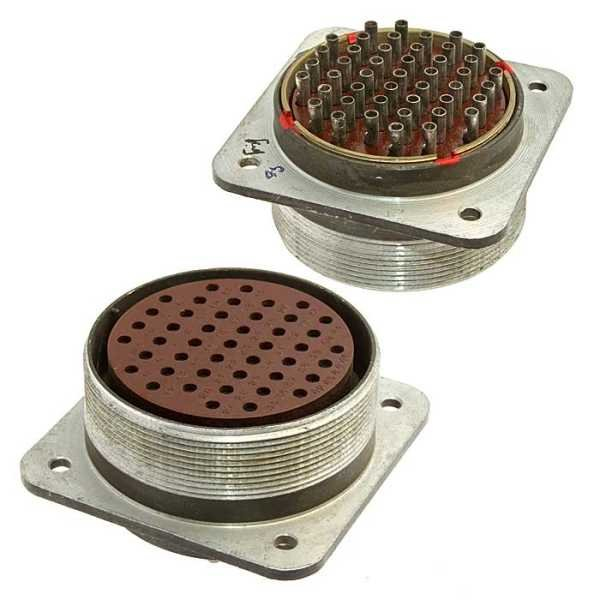

СШРГ60П45ЭГ3 — это блочная розетка серии соединителей «ОС» (общего назначения), предназначенная для работы в электрических цепях радиоэлектронной и радиотехнической аппаратуры. Она используется для соединения и разъединения цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Основные характеристики

Соединитель имеет условный размер корпуса 60, 45 контактов диаметром 2,5 мм с серебряным покрытием, выполнен из металла или карболита. Максимальный ток на контакт достигает 35 А, а общая токовая нагрузка — до 540 А; сопротивление контактов не превышает 1 мОм, изоляции — не менее 5000 МОм.

Рабочий диапазон температур — от -60°C до +85°C, количество сочленений-расчленений — до 500 циклов, наработка — минимум 1000 часов, срок сохраняемости — 15–25 лет.

Конструкция и применение

Розетка блочная (приборная) без патрубка, с резьбовым сочленением и одношпоночной поляризацией, подходит для внутреннего объемного монтажа пайкой. Она сочетается с вилками серии СШР/СШРГ и применяется в измерительных приборах, узлах аппаратуры специального назначения.

Метод монтажа обеспечивает надежность в условиях вибрации (до 30 g) и акустических шумов (до 170 дБ).
