Назначение

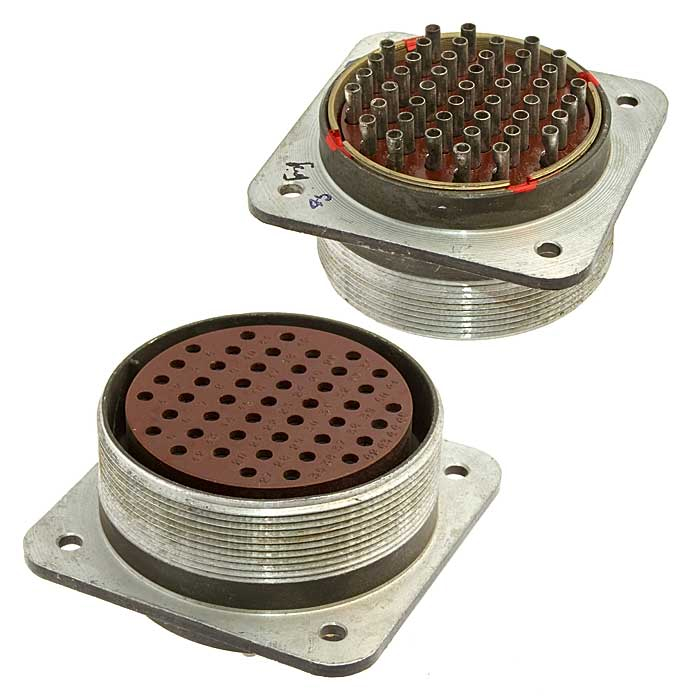

СШРГ60П0ЭГ3 РОЗЕТКИ «5» (артикул 8750, категория СШРГ) — приборная герметичная розетка цилиндрического низкочастотного ряда, предназначенная для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре, в том числе в системах с повышенными требованиями к надёжности и вибропрочности.

Розетка может использоваться как соединитель общего назначения между блоками и приборами, а также в составе герметичных межблочных соединений.

Расшифровка обозначения

Маркировка изделия построена по стандартной схеме для соединителей типа СШРГ:

• СШРГ — герметичный цилиндрический низкочастотный соединитель.
• 60 — условный размер корпуса.
• П — конструктивное исполнение для приборной части, без патрубка.
• 0 — число, указывающее на сочетание типов и номиналов контактов.
• Э — вид гайки патрубка, предназначенной для экранированного кабеля.
• Г — обозначение розетки в приборной части.
• 3 — условное число, указывающее на сочетание типов и номиналов контактов.

Обозначение «5» в названии соответствует приёмке по категории «5».

Технические особенности

Максимальная токовая нагрузка на одиночный контакт составляет от примерно 17 до 35 А в зависимости от конкретного исполнения и технических условий. Общая нагрузка на группу контактов может достигать порядка нескольких сотен ампер.

Сопротивление контактов не превышает 1,3 мОм. Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Интервал рабочих температур обычно составляет от примерно минус 60 °C до плюс 70 °C; точное значение зависит от модификации и покрытия контактов.

Соединитель рассчитан на несколько сотен циклов сочленений–расчленений, порядка 500 циклов. Минимальная наработка — не менее 1000 часов.

Условия эксплуатации

Изделие относится к всеклиматическому исполнению. Оно допускает работу в условиях пониженного атмосферного давления, при вибрации и ударных нагрузках, что типично для военной и бортовой аппаратуры.

Применение

Розетка востребована в составе радиоэлектронных и радиотехнических комплексов, где требуется герметичное соединение с повышенной надёжностью. Типовые сценарии — межблочные соединения приборов, работающих в жёстких условиях эксплуатации, а также системы, к которым предъявляются требования по вибропрочности и устойчивости к ударным воздействиям.

Благодаря герметичному исполнению и всеклиматическому классу изделие подходит для бортовой аппаратуры и техники, эксплуатируемой при пониженном атмосферном давлении.

Приёмка

Товар поставляется с приёмкой «5», что подтверждает соответствие изделия установленным требованиям по данной категории. Иных сведений о производителе, комплектации или гарантии в предоставленных данных не указано.
