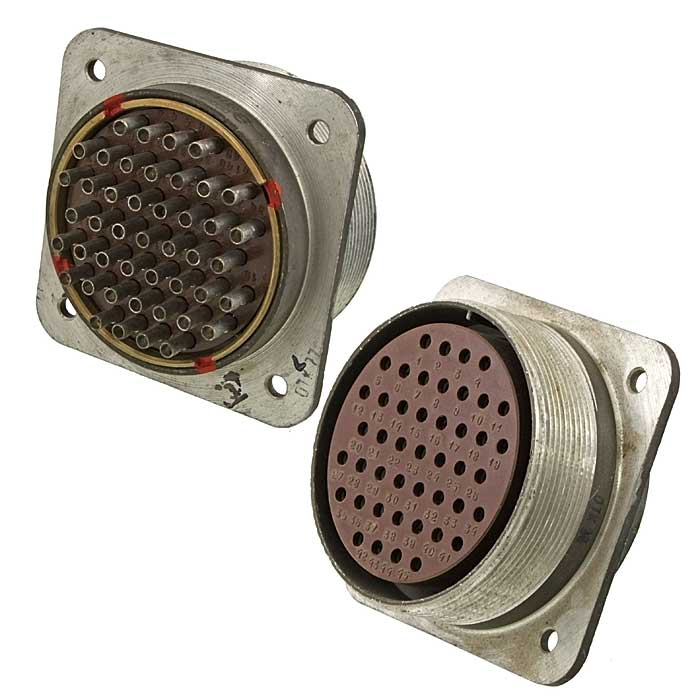

СШРГ60-П0ЭГ3 «5»

Цена:

1750 ₽

Технические характеристики

СШРГ60-П0ЭГ3 «5» — это приборная розетка цилиндрического низкочастотного соединителя герметичного типа, предназначенная для электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Она сочленяется с вилками не герметичных серий СШР и используется в промышленных системах, включая HVAC и компрессорное оборудование. Маркировка «5» указывает на вид приемки ВП/ПЗ по нормам ГЕО.364.107 ТУ.

Количество контактов: 50, с максимальной нагрузкой 540 А на группу и 35 А на контакт.
Покрытие контактов: серебро, метод монтажа — пайка, резьбовое сочленение.
Герметичность: скорость утечки воздуха не превышает 2 л/ч при перепаде давления до 9,8×10⁴ Па (1 кгс/см²).

Соединитель выдерживает вибрацию 1–5000 Гц с ускорением до 300 м/с², удары до 5000 м/с² и линейные нагрузки до 2000 м/с². Рабочая температура от -60 до +60 °С (смена до +110 °С), влажность до 98% при +25 °С, давление от 1,3×10⁻⁴ Па. Ресурс: 1000 часов наработки, 500 циклов сочленений, срок хранения 25 лет, климатическое исполнение УХЛ.

Описание

Назначение

СШРГ60-П0ЭГ3 «5» — приборная розетка цилиндрического низкочастотного соединителя герметичного типа. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Розетка сочленяется с вилками негерметичных серий СШР, образуя вместе с ними разъёмное электрическое соединение.

Маркировка «5» указывает на вид приёмки ВП/ПЗ по нормам ГЕО.364.107 ТУ. Приборная розетка применяется в промышленных системах, включая системы кондиционирования и вентиляции (HVAC), а также компрессорное оборудование.

Подтверждённые технические особенности

Количество контактов — 50; максимальная нагрузка составляет 540 А на группу и 35 А на контакт.
Покрытие контактов — серебро.
Метод монтажа — пайка.
Тип сочленения — резьбовое.
Герметичность: скорость утечки воздуха не превышает 2 л/ч при перепаде давления до 9,8 умножить на 10 в четвёртой степени Па (1 кгс/см²).
Виброустойчивость: диапазон 1–5000 Гц с ускорением до 300 м/с².
Ударные нагрузки — до 5000 м/с²; линейные нагрузки — до 2000 м/с².
Рабочая температура — от минус 60 до плюс 60 градусов Цельсия, допускается смена до плюс 110 градусов Цельсия.
Влажность — до 98 процентов при температуре плюс 25 градусов Цельсия.
Рабочее давление — от 1,3 умножить на 10 в минус четвёртой степени Па.
Ресурс: 1000 часов наработки, 500 циклов сочленений.
Срок хранения — 25 лет.
Климатическое исполнение — УХЛ.

Область применения

Розетка СШРГ60-П0ЭГ3 «5» используется в составе герметичных низкочастотных соединителей там, где требуется стойкость к вибрации, ударам, линейным ускорениям, широкому диапазону температур и повышенной влажности. Типовые области — промышленные системы HVAC и компрессорное оборудование, а также другие электрические цепи постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В.

Благодаря герметичному исполнению и низкой скорости утечки воздуха изделие подходит для эксплуатации в условиях перепада давления до 9,8 умножить на 10 в четвёртой степени Па. Сочетание 50 контактов с серебряным покрытием и резьбового сочленения обеспечивает надёжное электрическое соединение при монтаже пайкой.

Приёмка и характеристики исполнения

Характеристика VirtueMart «Приемка: 5» соответствует маркировке «5» в названии и означает приёмку ВП/ПЗ по нормам ГЕО.364.107 ТУ. Климатическое исполнение УХЛ подтверждает пригодность изделия для работы в умеренном и холодном климате в пределах указанных температурных режимов.

Ресурсные показатели — 1000 часов наработки и 500 циклов сочленений — определяют ресурс эксплуатации розетки. Срок хранения 25 лет позволяет формировать запас изделий без потери их характеристик при соблюдении условий хранения.
