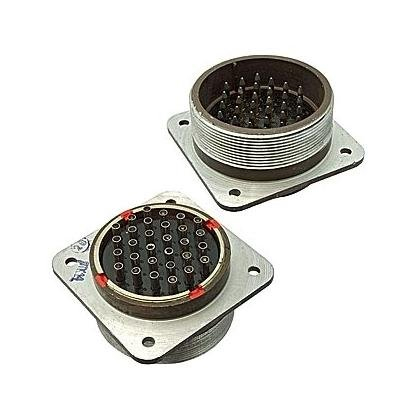

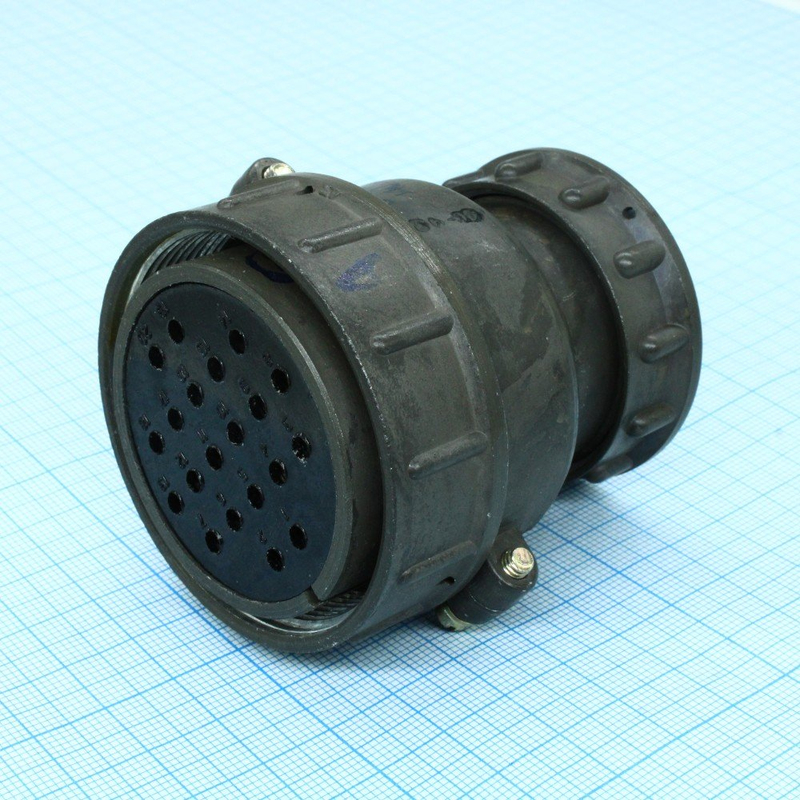

СШРГ-П30ЭШ1 — это специальный герметичный штепсельный разъём цилиндрического типа ручного соединения с внутренним объёмным монтажом. Он предназначен для надёжного соединения электрических цепей с высоким током и напряжением.

Основные характеристики

Разъём рассчитан на рабочее напряжение до 850 В и токи до 360 А (в зависимости от корпуса, такого как 55). Содержит 30 контактов, материал контактов — серебро с сопротивлением не более 0,001 Ом. Подходит для цепей постоянного и переменного тока частотой до 3 МГц.

Маркировка и тип

В расшифровке СШРГ-П30ЭШ1: СШРГ — серия герметичных разъёмов, П — приборная вилка, 30 — число контактов, Э — для экранированного кабеля, Ш1 — блочный тип с одной шпонкой. Это вилка, сочленяемая резьбой с розеткой СШР или аналогичной.

Условия эксплуатации

Работает при температурах от -60°C до +60°C (с учётом перегрева контактов до +110°C), устойчив к вибрации до 300 м/с², ударам до 1000 g и низкому давлению. Климатическое исполнение УХЛ, для внутреннего или наружного монтажа (с защитой от пыли и влаги).
