СШРГ-П30ЭГ1 «5»

Цена:

1550 ₽

Технические характеристики

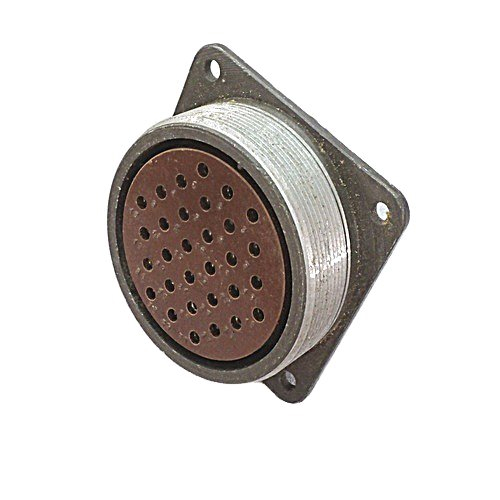

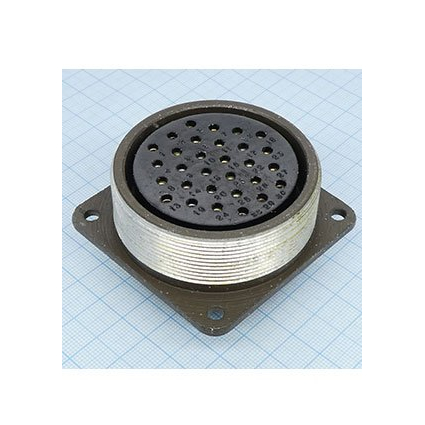

СШРГ-П30ЭГ1 «5» — это цилиндрический низкочастотный герметичный соединитель, розетка приборная без патрубка, предназначенная для электрических цепей постоянного и переменного тока (до 3 МГц) при напряжении до 850 В. Она применяется в радиоэлектронной и радиотехнической аппаратуре, включая условия повышенной вибрации и ударов.

Соединитель имеет 30 контактов диаметром 2,5 мм, рабочее напряжение до 850 В постоянного тока и ток до 17,5 А на контакт. Сопротивление контактов — не более 1 мОм, изоляции — не менее 5000 МОм, сечение провода — до 3 мм².

Диапазон температур: от -60 до +70°C (смена до +110/-60°C).
Вибрация: 1–5000 Гц, ускорение 300 м/с² (30g).
Удары: одиночные до 5000–10000 м/с² (500–1000g), многократные до 1500 м/с² (150g).

Резьбовое сочленение, одношпоночная поляризация корпусов, монтаж — пайка, покрытие контактов — серебро. Условное обозначение: СШР (приборная розетка), 55 (размер корпуса), П30 (30 контактов без патрубка), ЭГ1 («Э» — для экранированного кабеля, Г — розетка, 1 — сочетание контактов), «5» указывает на исполнение.

Минимальная наработка — 1000 часов при 500 сочленениях-расчленениях, срок сохраняемости — 15–25 лет.

Такие соединители устойчивы к пониженному давлению (до 1,3×10⁻⁴ Па) и подходят для УХЛ климата.

Описание

Назначение соединителя

СШРГ-П30ЭГ1 «5» — это цилиндрический низкочастотный герметичный соединитель, розетка приборная без патрубка. Изделие предназначено для электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Соединитель применяется в радиоэлектронной и радиотехнической аппаратуре, включая условия повышенной вибрации и ударов.

Розетка выполнена в приборном исполнении без патрубка, что позволяет использовать её в составе блоков и устройств, где требуется герметичный электрический разъём с фиксацией корпусов резьбовым сочленением. Одношпоночная поляризация корпусов исключает неправильное соединение ответных частей.

Подтверждённые технические характеристики

Количество контактов: 30
Диаметр контактов: 2,5 мм
Рабочее напряжение: до 850 В постоянного тока
Ток на контакт: до 17,5 А
Сопротивление контактов: не более 1 мОм
Сопротивление изоляции: не менее 5000 МОм
Сечение провода: до 3 мм²
Диапазон температур: от минус 60 до плюс 70 градусов Цельсия, смена до плюс 110 и минус 60 градусов Цельсия
Вибрация: 1–5000 Гц при ускорении 300 м/с² (30g)
Удары одиночные: до 5000–10000 м/с² (500–1000g)
Удары многократные: до 1500 м/с² (150g)
Монтаж: пайка
Покрытие контактов: серебро
Минимальная наработка: 1000 часов при 500 сочленениях-расчленениях
Срок сохраняемости: 15–25 лет

Конструктивные особенности и условное обозначение

Соединитель имеет резьбовое сочленение и одношпоночную поляризацию корпусов. Монтаж выполняется пайкой, контакты покрыты серебром. Условное обозначение расшифровывается следующим образом: СШР — приборная розетка, 55 — размер корпуса, П30 — 30 контактов без патрубка, ЭГ1 — буква «Э» обозначает исполнение для экранированного кабеля, «Г» — розетка, «1» — сочетание контактов. Цифра «5» указывает на исполнение изделия.

Розетка устойчива к пониженному давлению до 1,3 умноженное на 10 в минус четвёртой степени Паскаля и подходит для УХЛ климата.

Применение и условия эксплуатации

Соединитель СШРГ-П30ЭГ1 «5» применяется в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное электрическое соединение при воздействии вибрации и ударов. Благодаря герметичному исполнению и стойкости к пониженному давлению изделие может использоваться в составе оборудования, работающего в сложных условиях.

Приёмка изделия — «5», что подтверждает его соответствие установленным требованиям для данного исполнения. Артикул товара — 8661, категория — СШРГ. Производитель в предоставленных данных не указан.
