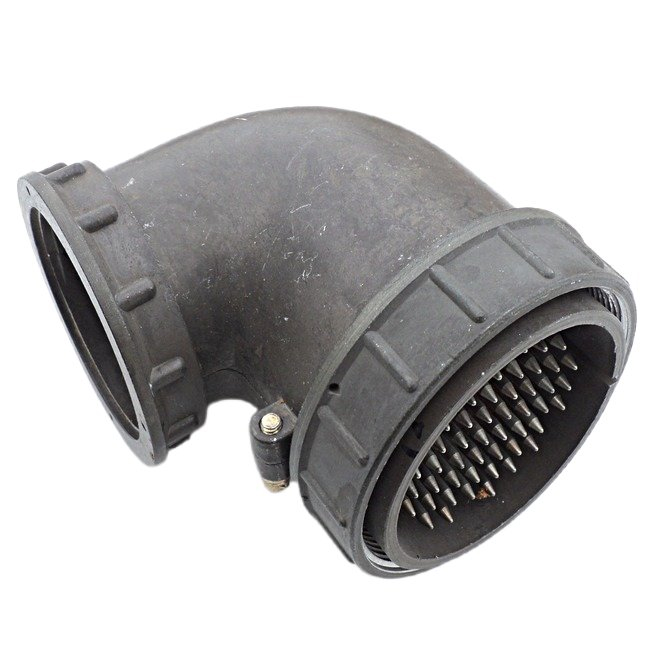

СШР60У50ЭШ3 — кабельная розетка серии СШР60, предназначенная для работы с экранированным кабелем. Изделие применяется для организации надёжного электрического соединения в составе соединителей, где требуется стойкость к вибрациям, перепадам температуры и воздействию влажного климата. Розетка оснащена угловым патрубком, что упрощает прокладку и подключение кабеля в стеснённых условиях, когда прямой вывод затруднён или неудобен.

Назначение и область применения

Розетка предназначена для присоединения экранированного кабеля к ответной части соединителя. Угловая конструкция патрубка позволяет укладывать кабель под углом к оси разъёма, что особенно важно при монтаже в ограниченном пространстве: внутри приборных корпусов, на подвижных узлах, в жгутах и кабельных трассах. Экранированное исполнение обеспечивает защиту передаваемого сигнала от внешних электромагнитных помех, а также снижает уровень собственного излучения кабеля, что важно для цепей передачи данных и слаботочных линий.

Кабельная розетка востребована в тех областях, где предъявляются повышенные требования к надёжности соединения: в приборостроении, радиоэлектронной аппаратуре, системах автоматики и телемеханики, а также в других приложениях, требующих долговечного и стабильного электрического контакта при многократном сочленении и расчленении.

Подтверждённые особенности и технические характеристики

Конструкция розетки выполнена из металла, что придаёт ей прочность и устойчивость к механическим нагрузкам. Контакты имеют диаметр 1 мм и покрыты серебром, что улучшает электрический контакт и снижает переходное сопротивление. Ниже приведены характеристики, указанные в данных о товаре.

• Материал корпуса: металл, обеспечивающий прочность и долговечность конструкции.
• Покрытие контактов: серебро, улучшающее электрический контакт и снижающее сопротивление.
• Диаметр контактов: 1 мм.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Рабочая температура: от минус 60 до плюс 60 градусов Цельсия, что допускает эксплуатацию в широком диапазоне температур.
• Климатическое исполнение: УХЛ — умеренный влажный климат.
• Сопротивление контактов: не более 1,3 мОм, что обеспечивает надёжную передачу электрического сигнала.
• Количество циклов сочленений-расчленений: до 500, что указывает на долговечность при многократном использовании.
• Приемка: «5».

Применение и условия эксплуатации

Благодаря климатическому исполнению УХЛ и рабочему диапазону температур от минус 60 до плюс 60 градусов Цельсия розетка пригодна для использования в умеренном влажном климате, в том числе в отапливаемых и неотапливаемых помещениях, под навесом и в условиях, где возможно воздействие влаги. Металлический корпус и серебряное покрытие контактов позволяют сохранять стабильные электрические параметры при длительной эксплуатации.

Угловой патрубок делает розетку удобной для монтажа кабеля с изгибом непосредственно у разъёма, что снижает риск повреждения токопроводящих жил и упрощает компоновку жгутов. Ресурс до 500 циклов сочленений-расчленений подтверждает пригодность изделия для разъёмных соединений, которые периодически разъединяются при обслуживании, настройке или замене блоков.

Ключевые преимущества

1. Металлический корпус обеспечивает механическую прочность и защиту контактной группы.
2. Серебряное покрытие контактов диаметром 1 мм улучшает качество электрического соединения.
3. Угловой патрубок упрощает подключение экранированного кабеля в стеснённых условиях.
4. Широкий температурный диапазон от минус 60 до плюс 60 градусов Цельсия расширяет область применения.
5. Низкое сопротивление контактов — не более 1,3 мОм — способствует надёжной передаче сигнала.
6. Высокое сопротивление изоляции — не менее 5000 МОм — снижает утечки и повышает безопасность цепи.
7. Наличие приемки «5» подтверждает соответствие изделия установленным требованиям.

Таким образом, СШР60У50ЭШ3 представляет собой кабельную розетку для экранированного кабеля с угловым патрубком, металлическим корпусом и серебряными контактами диаметром 1 мм. Изделие рассчитано на эксплуатацию в умеренном влажном климате, выдерживает temperatures от минус 60 до плюс 60 градусов Цельсия и обеспечивает до 500 циклов сочленений-расчленений, что делает его пригодным для ответственных разъёмных соединений в приборостроении и радиоэлектронной аппаратуре.
