Назначение и общее описание

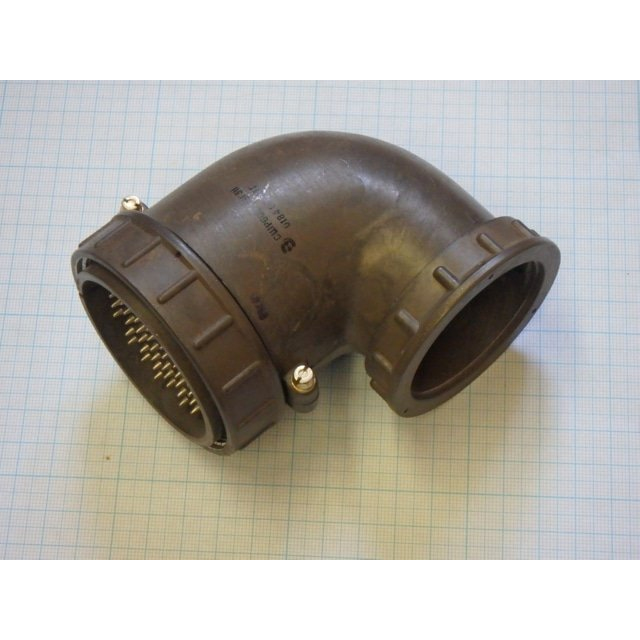

СШР60У50ЭШ3 представляет собой розетку цилиндрического низкочастотного негерметичного соединителя, выпускаемого производителем Элекон. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при рабочем напряжении до 850 В. Розетка входит в серию СШР60 и насчитывает 50 контактов, что позволяет передавать большое число сигналов и питающих линий через одно сочленение.

Конструкция предусматривает экранированный монтаж для кабеля, а контактная группа имеет серебряное покрытие. Такое исполнение обеспечивает стабильность электрического соединения и защиту передаваемых сигналов от внешних электромагнитных помех. Соединитель относится к негерметичным изделиям, то есть не предназначен для работы в условиях прямого воздействия влаги или агрессивных сред.

Подтверждённые технические характеристики

Электрические и эксплуатационные параметры серии подтверждаются следующими значениями:

• Сопротивление контактов — не более 1,3 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Максимальная токовая нагрузка на соединитель — 540 А.
• Максимальная токовая нагрузка на одиночный контакт — 35 А.
• Количество сочленений-расчленений — 500 циклов.
• Наработка — не менее 1000 часов.

Указанные параметры характеризуют изделие как рассчитанное на интенсивную эксплуатацию с сохранением электрических свойств в течение установленного ресурса. Серебряное покрытие контактов способствует снижению переходного сопротивления и стабильности работы при многократных подключениях.

Условия эксплуатации и применение

Соединитель рассчитан на воздействие вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с², а также механических ударов с ускорением до 10000 м/с². Изделие предназначено для внутреннего монтажа в климатическом исполнении УХЛ. Это определяет его применимость в составе аппаратуры, работающей в закрытых объёмах и отапливаемых помещениях.

Основная область применения — радиоэлектронная и радиотехническая аппаратура, где розетка используется как универсальный соединитель общего назначения. Благодаря 50 контактам и экранированному кабельному монтажу изделие подходит для многоканальных низкочастотных линий связи, цепей питания и управления. Артикул изделия — 80063, категория — СШР60.
