Назначение

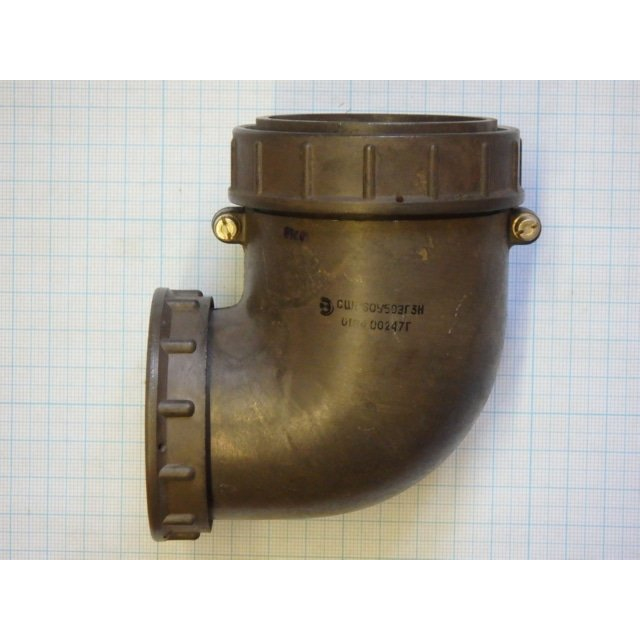

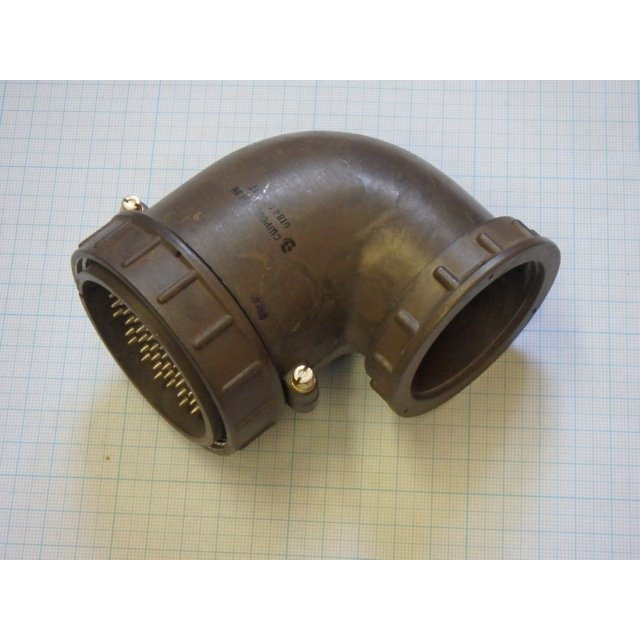

СШР60У50ЭГ3 — кабельная вилка с угловым патрубком, применяемая для создания разъёмных электрических соединений в цепях постоянного и переменного тока частотой до 3 МГц. Разъём предназначен для блочного соединения с помощью резьбы и используется в измерительных приборах и радиоаппаратуре, где требуется надёжное подключение кабельной части к приборному блоку.

Изделие представляет собой цилиндрический низкочастотный негерметичный соединитель из металла. Вилка рассчитана на работу при напряжении до 850 В (амплитудное значение), что позволяет применять её в составе как слаботочных, так и силовых измерительных цепей.

Технические характеристики

Соединитель имеет 50 контактов диаметром 1 мм с серебряным напылением. Такое покрытие снижает переходное сопротивление и повышает стабильность контакта при многократных сочленениях.

• Количество контактов: 50.
• Диаметр контакта: 1 мм.
• Покрытие контактов: серебряное напыление.
• Сопротивление контактов: не более 1,3 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Максимальная токовая нагрузка на контакт: 35 А.
• Рабочее напряжение: до 850 В (амплитудное значение).
• Рабочая частота: до 3 МГц.

Перечисленные параметры определяют применимость вилки в цепях, где требуется передача сигнала и питания одновременно, без потери качества соединения.

Условия эксплуатации и надёжность

Вилка сохраняет работоспособность в интервале температур от минус 60 до плюс 70 градусов Цельсия. Конструкция рассчитана на 500 сочленений-расчленений, минимальная наработка составляет 1000 часов, срок сохраняемости — 25 лет.

Негерметичное исполнение означает, что соединитель не предназначен для работы в условиях прямого воздействия влаги или агрессивных сред; его следует применять в составе защищённых блоков и стоек. Серебряное напыление контактов требует аккуратного обращения — не рекомендуется касаться контактных поверхностей руками и допускать их загрязнение.

Декодировка обозначения

Маркировка СШР60У50ЭГ3 содержит сведения о конструкции и исполнении разъёма. Ниже приведена расшифровка позиций обозначения.

1. СШР — тип соединителя.
2. 60 — условный размер корпуса.
3. У — угловой патрубок.
4. Э — гайка для экранированного кабеля.
5. 50 — количество контактов.
6. Г — вилка для кабельной части.
7. 3 — сочетание контактов.

Таким образом, СШР60У50ЭГ3 — это кабельная вилка с угловым патрубком для экранированного кабеля, имеющая 50 контактов с третьим сочетанием.

Применение и приёмочные данные

Вилка применяется в составе разъёмных соединений измерительной и радиоаппаратуры, где необходимо подключение экранированного кабеля к блоку. Ответной частью служит приборная розетка соответствующего типоразмера СШР60. Соединение выполняется резьбовым способом, что обеспечивает механическую фиксацию и сохранение электрического контакта при вибрации.

Товар относится к категории СШР60, артикул 41101. Приёмка — «5», год выпуска 89-90. Указанные сведения относятся к подтверждённым характеристикам изделия и его приёмочному статусу.
