Назначение соединителя СШР60У50ЭГ3

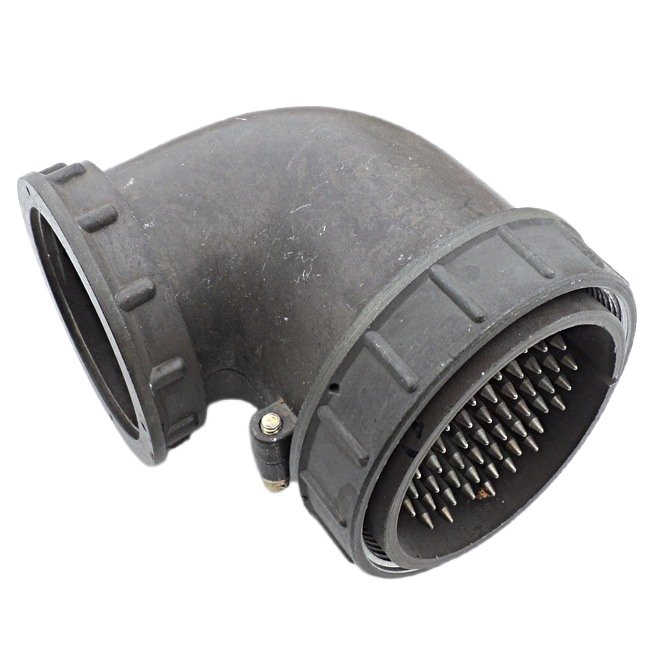

СШР60У50ЭГ3 — это электрический соединитель (вилка) типа СШР, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Изделие применяется для блочного соединения с помощью резьбы, то есть обеспечивает механическое крепление и электрический контакт между частями блоков и кабельной частью.

Данная модель относится к категории СШР60, что соответствует условному размеру корпуса 60. Соединитель выпускается в конструктивном исполнении с угловым патрубком и рассчитан на 50 контактов, что делает его пригодным для передачи многоканальных сигналов в составе измерительной и радиоэлектронной аппаратуры.

Подтверждённые особенности и характеристики

Ниже приведены параметры, указанные в описании товара. Все значения взяты из предоставленных данных без изменений.

• Тип соединителя: СШР.
• Размер корпуса: 60.
• Предназначен для блочного соединения с помощью резьбы.
• Конструктивное исполнение: угловой патрубок.
• Количество контактов: 50.
• Сопротивление контактов: 1 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Количество сочленений–расчленений: 500.
• Интервал рабочих температур: от минус 60 до плюс 70 градусов Цельсия.
• Минимальная наработка: 1000 часов.
• Срок сохраняемости: 25 лет.
• Приемка: «5».

Расшифровка обозначения модели помогает понять её составные части. СШР обозначает тип соединителя, 60 — условный размер корпуса, У — конструктивное исполнение для кабельной части с угловым патрубком, Э — вид гайки патрубка для экранированного кабеля, 50 — количество контактов, Г — вид контактов для кабельной части (вилка), 3 — условное число, обозначающее сочетание контактов.

Применение

Соединитель СШР60У50ЭГ3 можно встретить на многих измерительных приборах, а также в радиоаппаратуре. Благодаря угловому патрубку и экранированному исполнению патрубковой гайки он подходит для монтажа кабельных линий в условиях ограниченного пространства, где требуется изменение направления вывода кабеля.

Рабочий диапазон температур от минус 60 до плюс 70 градусов Цельсия позволяет использовать изделие в аппаратуре, эксплуатируемой в различных климатических зонах. Высокое сопротивление изоляции (не менее 5000 МОм) и низкое сопротивление контактов (1 мОм) обеспечивают стабильность электрических соединений в цепях с частотой до 3 МГц и напряжением до 850 В.

Ресурс по количеству сочленений–расчленений составляет 500 циклов, минимальная наработка — 1000 часов, а срок сохраняемости достигает 25 лет, что подтверждает пригодность соединителя для длительного использования в составе стационарной и переносной радиоэлектронной аппаратуры.

Комплектация и условия эксплуатации

В предоставленных данных отсутствуют сведения о комплектации, стране производства, гарантии и сертификатах, поэтому они не указываются. Изделие поставляется как вилка (кабельная часть) с маркировкой СШР60У50ЭГ3 и приемкой «5».

При монтаже следует учитывать, что соединение с ответной частью выполняется с помощью резьбы, а угловой патрубок предназначен для кабельной части с экранированным кабелем. Для сохранения заявленных характеристик необходимо соблюдать рабочий температурный интервал и не превышать предельное напряжение 850 В и частоту 3 МГц.
