Назначение соединителя СШР60У50ЭГ3

СШР60У50ЭГ3 — цилиндрический низкочастотный соединитель, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется там, где требуется надёжное и прочное подключение кабелей, а также устойчивость к воздействию внешней среды и механическим нагрузкам.

Модификация «ВИЛКИ» означает, что данный соединитель выполнен в виде вилки — ответной части, которая сочленяется с розеткой соответствующего типа. Исполнение «5» соответствует категории приёмки «5», то есть изделие прошло приёмочные испытания по установленным нормам и допущено к применению в ответственных электротехнических и электронных устройствах.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели. Значения следует учитывать при подборе соединителя под конкретную схему и условия эксплуатации.

• Рабочий ток — до 17,5 А.
• Максимальное рабочее напряжение постоянного тока — не более 850 В.
• Диаметр контактов — 2,5 мм.
• Рабочая температура — от минус 60 градусов Цельсия до плюс 85 градусов Цельсия.
• Материал корпуса — металл.
• Материал изолятора — карболит.
• Покрытие контактов — серебро.
• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.

Совокупность этих параметров определяет область применения изделия: оно рассчитано на умеренные токовые нагрузки при высоком рабочем напряжении и способно сохранять работоспособность в широком температурном диапазоне.

Конструктивные особенности и материалы

Металлический корпус обеспечивает механическую прочность и защиту внутренних элементов от внешних воздействий. Карболитовый изолятор относится к термореактивным материалам и применяется для электрической изоляции токоведущих частей, сохраняя свои свойства при нагреве и охлаждении в пределах рабочего диапазона температур.

Контакты диаметром 2,5 мм имеют серебряное покрытие. Серебро снижает переходное сопротивление в месте контакта и способствует стабильной передаче тока, что важно при частых сочленениях и разъединениях. Высокое сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях — говорит о надёжном разделении токоведущих цепей и малых утечках.

Применение

Соединители серии СШР60 применяются в электронных устройствах и системах, где необходимо надёжное подключение кабелей. Благодаря рабочему напряжению до 850 В постоянного тока и току до 17,5 А изделие подходит для цепей питания и сигнальных цепей низкой частоты — до 3 МГц.

Широкий температурный диапазон от минус 60 до плюс 85 градусов Цельсия позволяет использовать вилку в аппаратуре, работающей как в отапливаемых помещениях, так и на открытом воздухе, в том числе в составе промышленного и измерительного оборудования. Категория приёмки «5» подтверждает, что изделие прошло дополнительный контроль и пригодно для ответственных применений.

Краткое резюме

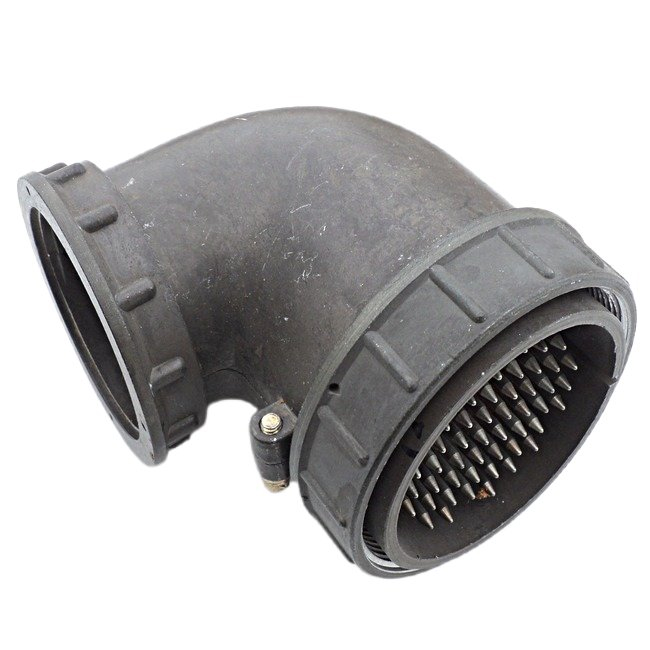

СШР60У50ЭГ3 ВИЛКИ «5» — цилиндрический низкочастотный соединитель с металлическим корпусом, карболитовым изолятором и серебряным покрытием контактов диаметром 2,5 мм. Он рассчитан на ток до 17,5 А, напряжение до 850 В постоянного тока, частоту до 3 МГц и температуру от минус 60 до плюс 85 градусов Цельсия. Сопротивление изоляции составляет не менее 5000 МОм в нормальных климатических условиях. Артикул изделия — 8658.
