Назначение соединителя СШР60У4ЭГ3Н «5»

СШР60У4ЭГ3Н «5» — это специальный низкочастотный цилиндрический соединитель российского производства, предназначенный для надёжного соединения и коммутации электрических цепей в электротехнических и радиотехнических системах. Изделие применяется там, где требуется стабильная передача сигнала и питания в сложных условиях эксплуатации, включая военную технику, промышленное оборудование и ответственные узлы специального назначения.

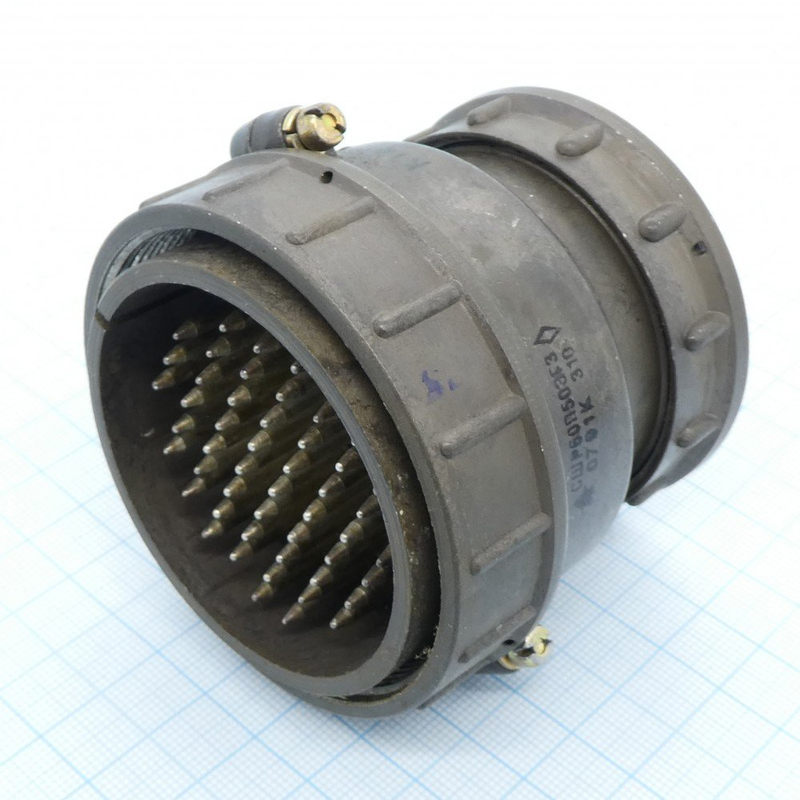

Соединитель состоит из вилки или розетки с четырьмя контактами. Такая конструкция обеспечивает компактное и одновременно надёжное подключение кабельных линий к аппаратуре. Артикул изделия — 8655, категория — СШР60.

Расшифровка обозначения СШР60У4ЭГ3Н

Маркировка соединителя содержит полную информацию о его конструктивных и эксплуатационных особенностях. Расшифровка позволяет точно подобрать изделие под конкретную задачу.

• СШР — тип специального соединителя;
• 60 — условный размер корпуса;
• У — угловое исполнение патрубка для кабельной части;
• 4 — количество контактов;
• ЭГ — покрытие контактов серебром и групповое сочетание;
• 3 — вариант сочетания контактов;
• Н — модификация или исполнение изделия.

Индекс «5» в названии соответствует приёмке по пятой категории, что подтверждает повышенные требования к качеству и надёжности изделия.

Технические характеристики

Соединитель СШР60У4ЭГ3Н «5» рассчитан на работу с электрическими цепями высокой мощности и обладает следующими подтверждёнными параметрами.

• Рабочий ток — до 17,5 А;
• Напряжение постоянного тока — до 850 В;
• Диаметр контактов — 2,5 мм;
• Сопротивление контакта — до 1 мОм;
• Сопротивление изоляции — не менее 5000 МОм.

Изделие устойчиво к интенсивной вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, выдерживает удары с ускорением до 5000 метров на секунду в квадрате и сохраняет работоспособность при пониженном атмосферном давлении 1,3 на 10 в минус четвёртой степени Паскаля.

Наработка соединителя составляет не менее 1000 часов, а срок хранения достигает 25 лет, что делает его пригодным для длительного складского содержания в составе комплектов запасных частей и принадлежностей.

Условия эксплуатации и применение

Температурный диапазон эксплуатации соединителя простирается от минус 60 до плюс 60 градусов Цельсия с допустимым перегревом контактов до плюс 110 градусов Цельсия. Климатическое исполнение УХЛ допускает применение как внутри помещений, так и на открытом воздухе при условии защиты от пыли и влаги.

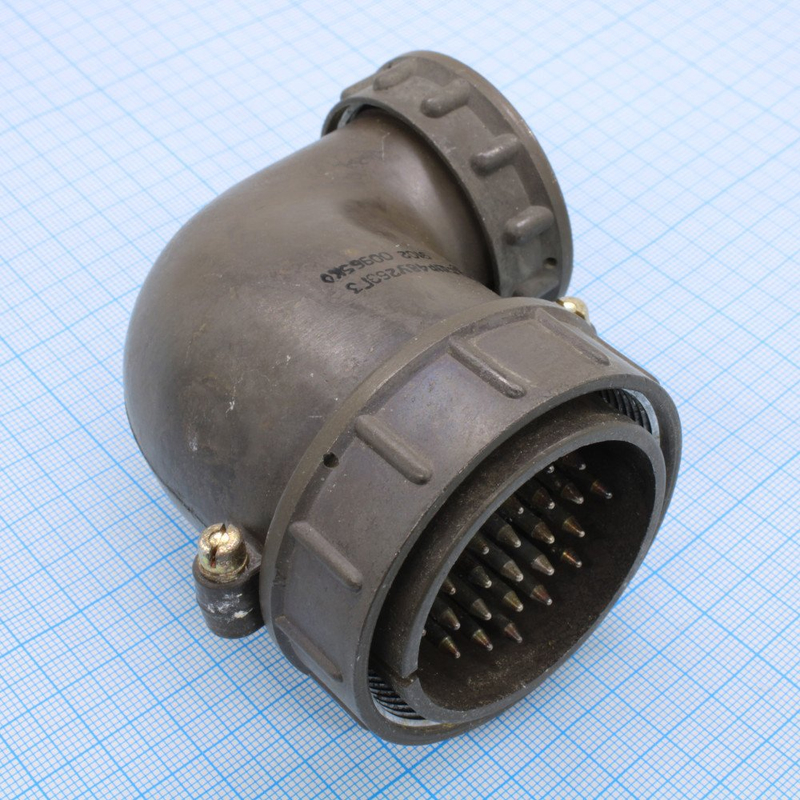

Благодаря совокупности характеристик СШР60У4ЭГ3Н «5» востребован в составе бортовой аппаратуры, в системах управления и связи, в измерительных комплексах и в силовых цепях, где предъявляются повышенные требования к стойкости к механическим и климатическим воздействиям. Угловое исполнение патрубка упрощает монтаж в стеснённых условиях и позволяет прокладывать кабель под углом к корпусу прибора.

Таким образом, СШР60У4ЭГ3Н «5» представляет собой надёжный четырёхконтактный соединитель специального назначения, сочетающий высокие электрические параметры, стойкость к вибрации, ударам и перепадам давления, а также длительный срок службы и хранения.
