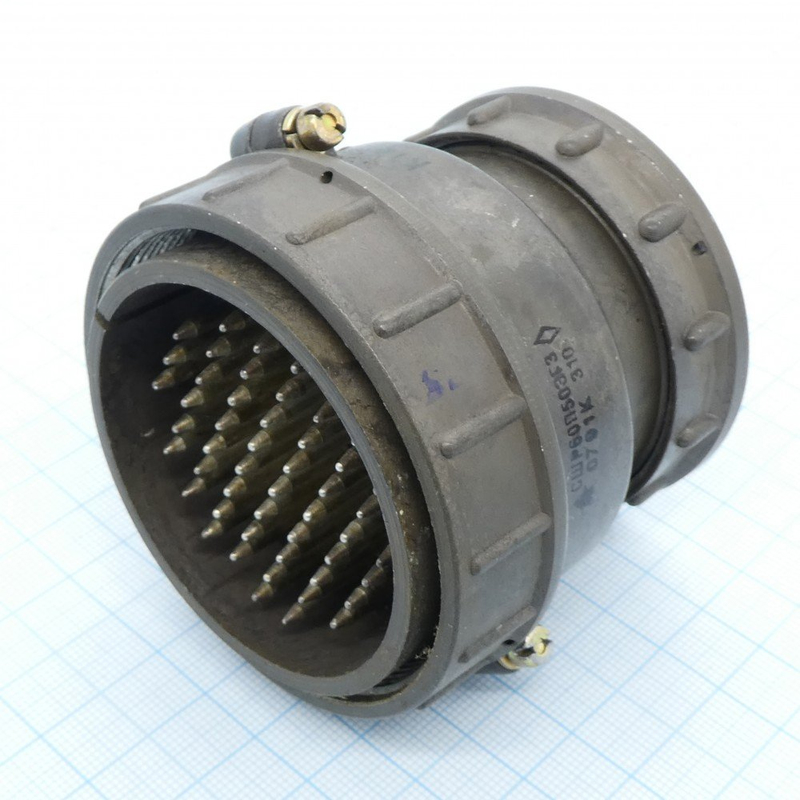

СШР60У4ЭГ3 «5»

Цена:

1150 ₽

Технические характеристики

СШР60У4ЭГ3

СШР60У4ЭГ3 — это разъёмный соединитель общего назначения, предназначенный для работы в электрических цепях радиоэлектронной и радиотехнической аппаратуры. Он используется для надёжного соединения проводов в условиях повышенных требований к виброустойчивости и герметичности.

Расшифровка обозначения

Обозначение расшифровывается следующим образом: СШР — тип соединителя, 60 — условный размер корпуса, У — с угловым патрубком, 4 (вероятно, сокращение от 45) — количество контактов, Э — для экранированного кабеля, Г — вилка, 3 — сочетание контактов. Такие соединители выпускаются в различных модификациях для кабельного или приборного монтажа.

Технические характеристики

Рабочий ток составляет 17,5 А, максимальное напряжение постоянного тока — до 850 В. Диаметр контактов — 2,5 мм с серебряным покрытием, сопротивление контакта — не более 1 мОм, изоляции — не менее 5000 МОм. Соединитель выдерживает 500 циклов сочленения-расчленения и имеет минимальную наработку 1000 часов.

Условия эксплуатации

Работает при температурах от -60°C до +60°C (с учётом перегрева контактов — до +110°C), пониженном давлении до 1,3·10⁻⁴ Па. Выдерживает синусоидальную вибрацию (1–5000 Гц, до 300 м/с²), удары (до 5000 м/с²) и линейные нагрузки (2000 м/с²). Предназначен для внутреннего и наружного применения в климатическом исполнении УХЛ (при защите от пыли и влаги).

Описание

Назначение

СШР60У4ЭГ3 «5» (артикул 8653) — разъёмный соединитель общего назначения, предназначенный для работы в электрических цепях радиоэлектронной и радиотехнической аппаратуры. Главная задача изделия — обеспечение надёжного электрического соединения проводов в условиях повышенных требований к виброустойчивости и герметичности. Соединитель применяется там, где требуется стабильная передача сигнала и питания при воздействии механических нагрузок, перепадов температуры и пониженного давления.

Расшифровка обозначения

Обозначение СШР60У4ЭГ3 «5» построено по стандартной схеме, принятой для соединителей данного семейства. Каждый элемент маркировки несёт конкретную информацию о конструкции и области применения изделия.

СШР — тип соединителя
60 — условный размер корпуса
У — исполнение с угловым патрубком
4 (вероятно, сокращение от 45) — количество контактов
Э — предназначен для экранированного кабеля
Г — вилка
3 — сочетание контактов

Изделие выпускается в различных модификациях, что позволяет применять его как для кабельного, так и для приборного монтажа. Приемка «5» подтверждает соответствие соединителя установленным требованиям по данной категории.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели. Они определяют электрические и механические возможности соединителя при эксплуатации в составе аппаратуры.

Рабочий ток: 17,5 А
Максимальное напряжение постоянного тока: до 850 В
Диаметр контактов: 2,5 мм
Покрытие контактов: серебряное
Сопротивление контакта: не более 1 мОм
Сопротивление изоляции: не менее 5000 МОм
Число циклов сочленения-расчленения: 500
Минимальная наработка: 1000 часов

Условия эксплуатации

Соединитель рассчитан на работу в жёстких условиях. Он сохраняет работоспособность при температурах от минус 60 градусов Цельсия до плюс 60 градусов Цельсия, а с учётом перегрева контактов — до плюс 110 градусов Цельсия. Эксплуатация допускается при пониженном давлении до 1,3 умноженное на 10 в минус четвёртой степени Паскаля.

Изделие выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Герц с ускорением до 300 метров на секунду в квадрате, удары с ускорением до 5000 метров на секунду в квадрате и линейные нагрузки с ускорением 2000 метров на секунду в квадрате. Соединитель предназначен для внутреннего и наружного применения в климатическом исполнении УХЛ при условии защиты от пыли и влаги.

Применение

Благодаря сочетанию высокой виброустойчивости, герметичности и широкого диапазона рабочих температур СШР60У4ЭГ3 «5» востребован в радиоэлектронной и радиотехнической аппаратуре. Он подходит для коммутации цепей питания и сигнальных линий, где требуется экранированное соединение и надёжный контакт при интенсивных механических воздействиях.

Монтаж кабельных линий в экранированном исполнении.
Приборный монтаж внутри блоков и стоек аппаратуры.
Соединение проводов в цепях с рабочим током до 17,5 А.
Применение в оборудовании, работающем на открытом воздухе и в помещениях в пределах исполнения УХЛ.

Приемка «5» указывает на то, что изделие прошло соответствующий контроль и может использоваться в ответственных узлах, где предъявляются повышенные требования к качеству и надёжности электрических соединений.
