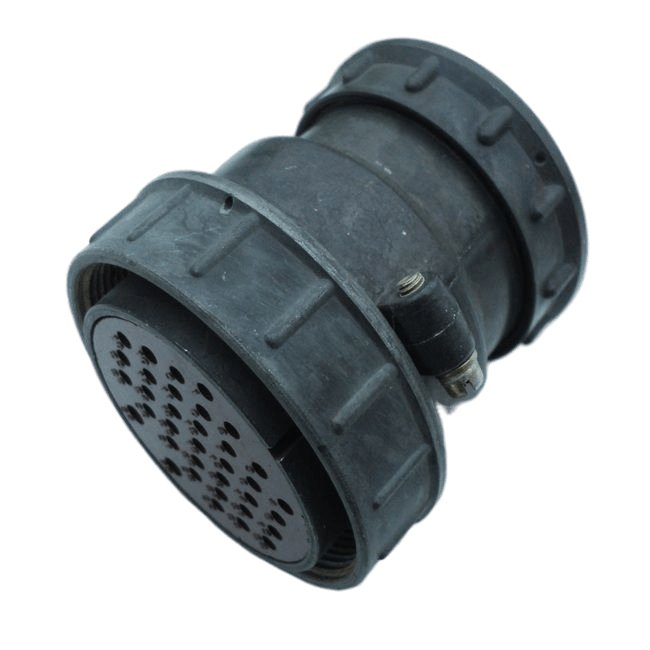

Назначение соединителя СШР60У45ЭГ3

СШР60У45ЭГ3 — это кабельная вилка типа СШР, предназначенная для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В. Изделие применяется для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры как специального, так и общего назначения.

Соединитель относится к категории негерметичных разъёмов и рассчитан на объёмный монтаж. Вилка может быть установлена как в приборной, так и в кабельной части, что делает её универсальным решением при построении разъёмных соединений в составе аппаратуры различного профиля.

Данная позиция поставляется с приёмкой «5», что подтверждает соответствие изделия требованиям, предъявляемым к продукции данного класса ответственного применения.

Расшифровка условного обозначения

Структура обозначения СШР60У45ЭГ3 позволяет быстро определить параметры конкретного исполнения:

• СШР — тип соединителя, специальный штепсельный разъём.
• 60 — условный размер корпуса.

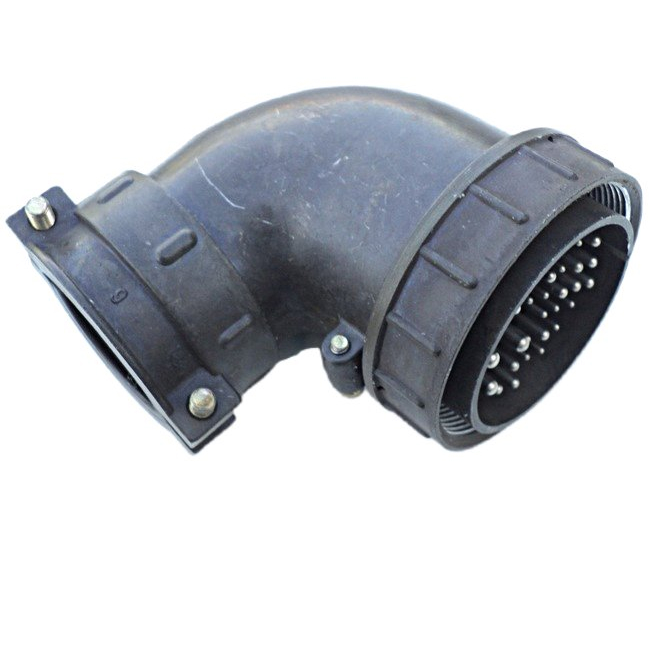

• У — конструктивное исполнение с угловым патрубком.
• 45 — количество контактов.
• Э — гайка патрубка для экранированного кабеля.
• Г — вилка, то есть кабельная часть соединения.
• 3 — обозначение сочетания контактов.

Таким образом, полное обозначение однозначно описывает тип, габарит корпуса, конструктивное исполнение, число контактов и вид присоединяемого кабеля.

Основные технические характеристики

Ниже приведены подтверждённые параметры изделия, определяющие его применение и совместимость:

• Максимальное напряжение: до 850 В.
• Рабочая частота: до 3 МГц.
• Количество контактов: 45.
• Условный размер корпуса: 60.
• Конструктивное исполнение: угловой патрубок.
• Тип гайки патрубка: для экранированного кабеля.
• Максимальная токовая нагрузка: до 500 А суммарно, до 35 А на одиночный контакт.

Указанные параметры позволяют использовать вилку в цепях как с относительно слабыми сигнальными линиями, так и с силовыми цепями, где требуется передача значительного тока через отдельные контакты.

Условия эксплуатации и применение

Соединитель рассчитан на работу в широком диапазоне внешних воздействующих факторов. Диапазон рабочих температур окружающей среды составляет от минус 60 °C до плюс 70 °C. Допускаются изменения температуры до плюс 110 °C с учётом перегрева контактов при протекании тока.

Изделие выдерживает синусоидальную вибрацию в диапазоне частот от 1 Гц до 5000 Гц, а также механические удары. Это делает его пригодным для эксплуатации в составе аппаратуры, подвергающейся интенсивным динамическим нагрузкам.

Область применения охватывает узлы и блоки радиоэлектронной аппаратуры, где требуется надёжное разъёмное соединение с возможностью работы в жёстких условиях. Благодаря исполнению с угловым патрубком и гайке под экранированный кабель вилка обеспечивает удобную прокладку кабеля и сохранение экранирующих свойств линии.

СШР60У45ЭГ3 является надёжным решением для обеспечения качественного электрического соединения при воздействии различных эксплуатационных факторов.
