Назначение и область применения

СШР60У0Г3 — это цилиндрический низкочастотный негерметичный электрический разъём (соединитель) из серии СШР, предназначенный для работы в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Изделие применяется в радиоэлектронной аппаратуре, измерительных приборах, а также для внутреннего и наружного монтажа с защитой от пыли и влаги.

Разъём рассчитан на эксплуатацию в составе оборудования, где требуется надёжное разъёмное соединение с высокой механической стойкостью и стабильными электрическими параметрами. Благодаря расширенному температурному диапазону и стойкости к вибрационным и ударным нагрузкам, СШР60У0Г3 подходит для использования в промышленной электронике, контрольно-измерительной технике и аппаратуре специального назначения.

Расшифровка обозначения и конструктивные особенности

Обозначение СШР60У0Г3 содержит следующую информацию об исполнении изделия:

• СШР — тип соединителя;
• 60 — условный размер корпуса;
• У — конструктивное исполнение, угловой патрубок для кабельной части;
• 0 — нулевое или специальное значение числа контактов и конфигурации;
• Г — вилка;
• 3 — сочетание контактов.

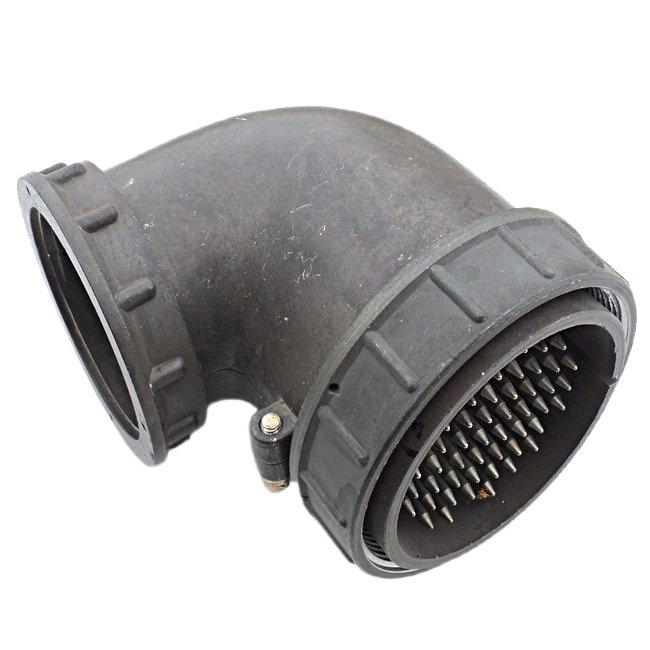

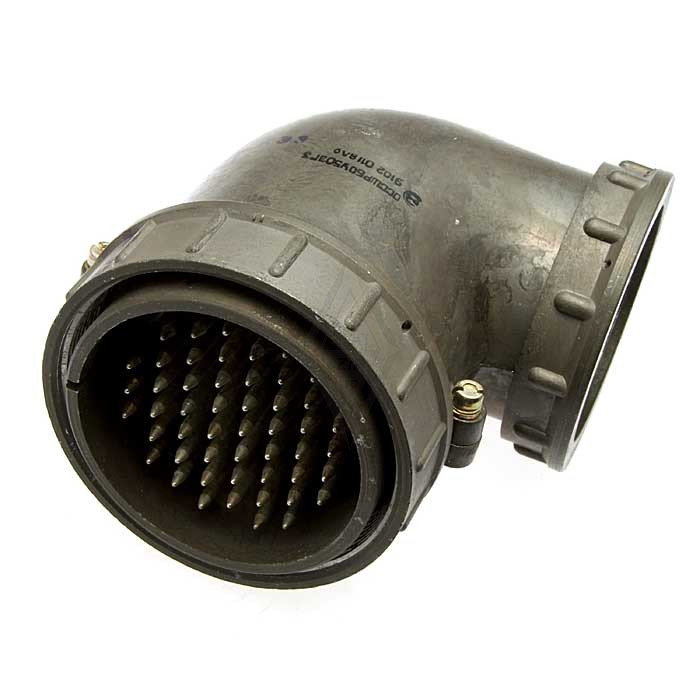

Корпусное исполнение с угловым патрубком обеспечивает удобство монтажа кабельной части в условиях ограниченного пространства и позволяет оптимизировать трассировку кабельных линий внутри приборных отсеков.

Технические характеристики

СШР60У0Г3 обладает следующими подтверждёнными электрическими и эксплуатационными параметрами:

• сопротивление контактов не превышает 1,3 мОм;
• сопротивление изоляции — не менее 5000 МОм;
• максимальная токовая нагрузка на контакт достигает 35 А;
• общее количество сочленений-расчленений — до 500 циклов;
• минимальная наработка — 1000 часов;
• срок сохраняемости — 25 лет.

Низкое переходное сопротивление контактов и высокое сопротивление изоляции обеспечивают стабильность электрических соединений и минимизируют потери в контактных парах даже при значительных токах.

Условия эксплуатации

Разъём сохраняет работоспособность в жёстких условиях окружающей среды. Диапазон рабочих температур составляет от минус 60 до плюс 70 градусов Цельсия, что допускает применение изделия как в неотапливаемых помещениях, так и в климатических зонах с экстремально низкими температурами.

Изделие выдерживает следующие механические воздействия:

• синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 метров в секунду в квадрате;
• механические удары с ускорением до 10000 метров в секунду в квадрате для одиночного удара;
• пониженное атмосферное давление до 1,3 умноженное на 10 в минус второй степени Па.

Указанные характеристики подтверждают пригодность СШР60У0Г3 для ответственных применений, где разъёмные соединения подвергаются интенсивным вибрациям, ударным нагрузкам и значительным перепадам давления.

Монтаж и совместимость

Разъём предназначен для внутреннего и наружного монтажа. При наружном размещении следует обеспечивать защиту от пыли и влаги, поскольку исполнение изделия негерметичное. Конструкция с угловым патрубком упрощает подключение кабельной части со стороны вилки и способствует компактной укладке жгутов.

СШР60У0Г3 совместим с ответными частями серии СШР соответствующего типоразмера и сочетания контактов. При подборе ответного соединителя необходимо учитывать условный размер корпуса 60 и комбинацию контактов, обозначенную индексом 3.
