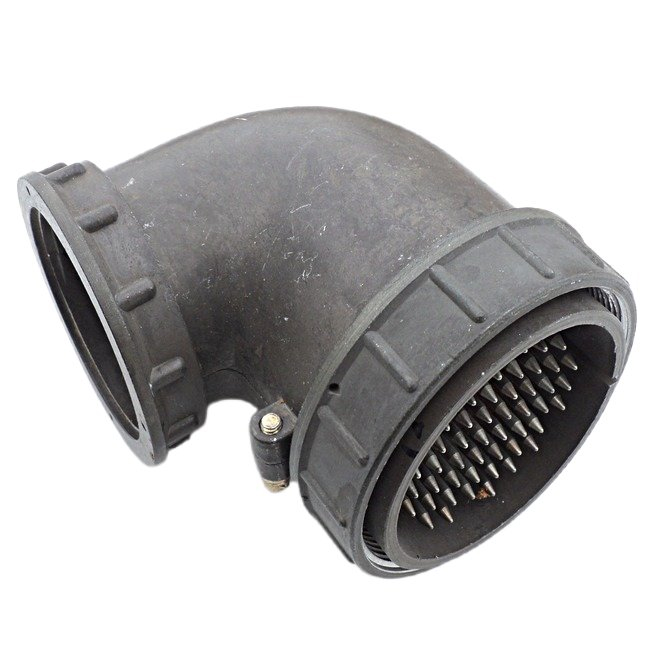

СШР60У0ЭШ3 «5»

Цена:

1850 ₽

Технические характеристики

СШР60У0ЭШ3

СШР60У0ЭШ3 — это, вероятно, разъём (розетка) из серии цилиндрических низкочастотных негерметичных соединителей СШР, предназначенный для электрических цепей постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В.

Расшифровка обозначения

Обозначение декодируется так: СШР — тип соединителя, 60 — условный размер корпуса, У — конструктивное исполнение с угловым патрубком для кабельной части, 0Э — вариант гайки патрубка (возможно, для экранированного кабеля, хотя точная цифра может варьироваться в сериях), Ш — розетка, 3 — сочетание контактов. Это приборная или кабельная розетка для блочного монтажа с резьбовым соединением.

Технические характеристики

Сопротивление контактов — не более 1,3 мОм, сопротивление изоляции — не менее 5000 МОм. Максимальная токовая нагрузка на одиночный контакт — до 35 А, общее количество контактов в аналогичных моделях — около 50. Количество сочленений-расчленений — 500, минимальная наработка — 1000 часов, срок хранения — 25 лет.

Условия эксплуатации

Работает при температурах от -60°C до +70°C, выдерживает синусоидальную вибрацию (1–5000 Гц, до 300 м/с²), механические удары (до 10000 м/с² одиночные) и пониженное давление до 1,3·10⁻² Па. Применяется в радиоэлектронной аппаратуре, измерительных приборах, для внутреннего и наружного использования (с защитой от пыли и влаги).

Описание

Назначение

СШР60У0ЭШ3 «5» — цилиндрический низкочастотный негерметичный электрический соединитель (розетка) серии СШР. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Применяется для блочного монтажа в составе радиоэлектронной аппаратуры, измерительных приборов и других устройств, где требуется надёжное резьбовое сочленение кабельной и приборной частей.

Расшифровка обозначения

Маркировка СШР60У0ЭШ3 «5» читается следующим образом:

СШР — тип цилиндрического низкочастотного негерметичного соединителя;
60 — условный размер корпуса;
У — конструктивное исполнение с угловым патрубком для кабельной части;
0Э — вариант исполнения гайки патрубка, в том числе для экранированного кабеля;
Ш — розетка;
3 — сочетание контактов;
«5» — приёмка по пятой категории.

Подтверждённые технические характеристики

Для изделия заявлены следующие параметры:

сопротивление контактов — не более 1,3 мОм;
сопротивление изоляции — не менее 5000 МОм;
максимальная токовая нагрузка на одиночный контакт — до 35 А;
общее количество контактов в аналогичных моделях — около 50;
количество сочленений-расчленений — 500;
минимальная наработка — 1000 часов;
срок хранения — 25 лет.

Условия эксплуатации

Соединитель работоспособен при температурах от минус 60 °C до плюс 70 °C. Изделие выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, одиночные механические удары с ускорением до 10000 метров на секунду в квадрате, а также пониженное атмосферное давление до 1,3 умноженное на 10 в минус второй степени паскаля.

Конструктивные особенности

СШР60У0ЭШ3 «5» представляет собой приборную или кабельную розетку с резьбовым соединением. Негерметичное исполнение предполагает эксплуатацию преимущественно в помещениях, при этом для наружного применения требуется дополнительная защита от пыли и влаги. Угловой патрубок упрощает подводку кабеля под углом к плоскости монтажа и снижает радиус изгиба жгута.

Применение

Изделие используется в радиоэлектронной аппаратуре, измерительных приборах, системах управления и другой технике, где необходима коммутация цепей с токами до 35 А на одиночный контакт при напряжении до 850 В. Благодаря широкому температурному диапазону и стойкости к вибрации и ударам соединитель подходит для внутреннего и наружного применения при наличии соответствующей защиты от пыли и влаги. Артикул изделия — 8647, категория — СШР60.
