Назначение и область применения

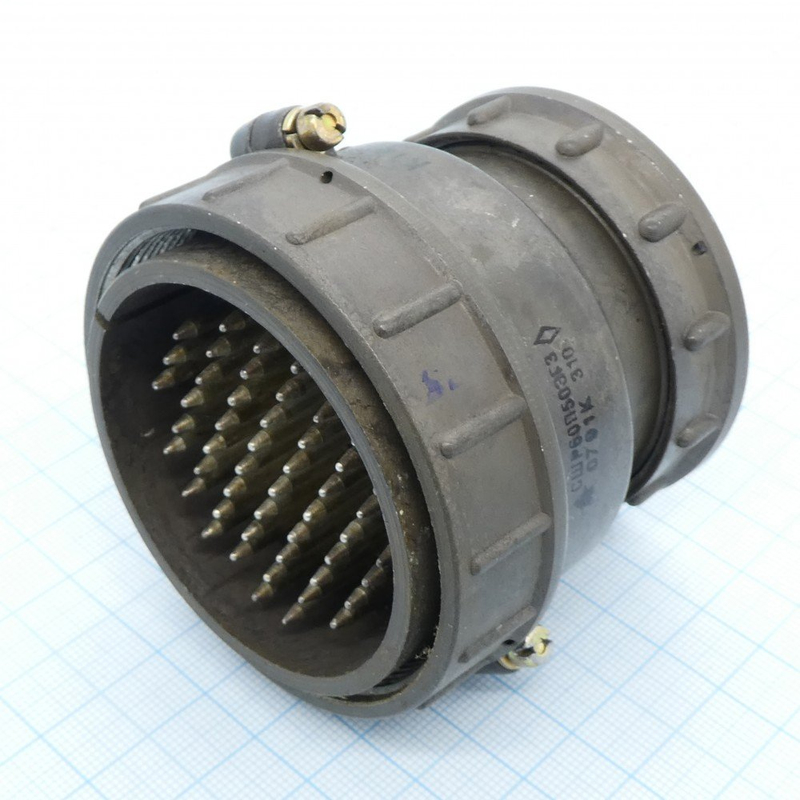

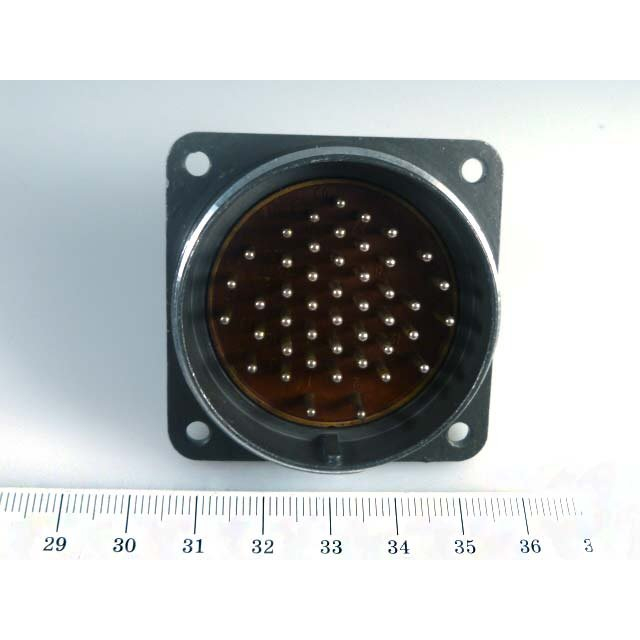

СШР60У0ЭГ3Н «5» — цилиндрический низкочастотный разъём (соединитель) серии СШР с условным размером корпуса 60. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока частотой до нескольких мегагерц и напряжением до примерно 850 В. Разъём применяется в составе радиоэлектронной и радиотехнической аппаратуры общего назначения, где требуется надёжное механическое соединение кабеля с прибором, блоком или шкафом управления.

Основная область использования — подключение кабелей к аппаратуре, работающей в условиях повышенных механических нагрузок: вибраций, ударов, тряски. Благодаря прочной конструкции такие соединители востребованы в военной, промышленной и транспортной технике, а также в стационарных и подвижных объектах, где важна устойчивость контактного соединения при внешних воздействиях.

Основные электрические параметры серии СШР60

• Максимальное рабочее напряжение постоянного тока — до 850 В.
• Рабочий ток на контакт — ориентировочно от 7 до 35–50 А в зависимости от диаметра контакта и конкретного исполнения внутри серии; для типичных представителей СШР60 указываются значения от 17,5 до 35 А на контакт.
• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.
• Переходное сопротивление контакта — порядка до 1–1,3 мОм.

Климатическое исполнение и показатели надёжности

Диапазон рабочих температур для изделий серии составляет примерно от минус 60 °C до плюс 60–70 °C в зависимости от конкретных технических условий. Допускается смена температур вплоть до плюс 110 °C с учётом нагрева контактов под нагрузкой — это общая характеристика для серии ШР и СШР.

• Количество циклов сочленения–расчленения — около 500.
• Минимальная наработка — порядка 1000 часов.
• Срок сохраняемости — до 15–25 лет в зависимости от источника данных и конкретного исполнения; для близкого типоразмера СШР60П50ЭГ3Н указан срок 25 лет.

Конструктивные особенности и расшифровка обозначения

Маркировка СШР60У0ЭГ3Н «5» читается по аналогии с обозначениями других изделий серии, например СШР60П50ЭГ3Н и СШР60У45ЭГ3. Буквы «СШР» обозначают серию соединителя: сочленяемый, цилиндрический, низкочастотный. Число «60» указывает на условный размер корпуса, то есть габаритную группу изделия.

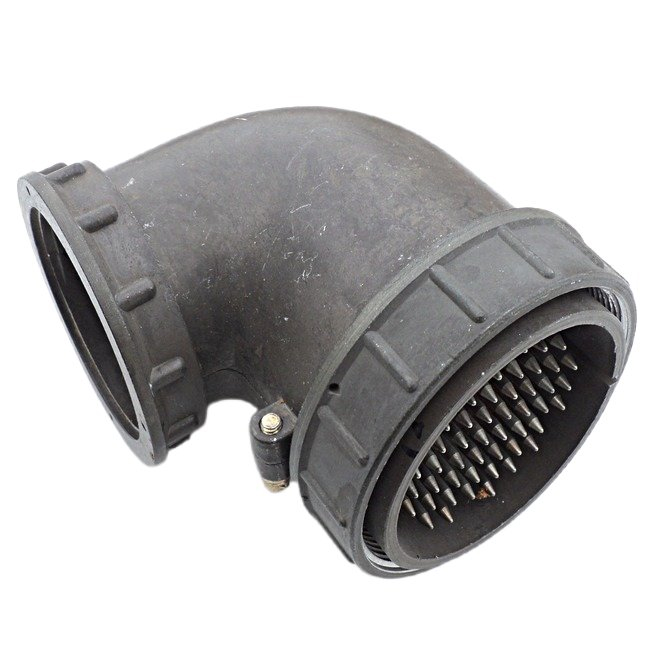

Сочетание «У0» относится к конструктивному исполнению: типу корпуса или патрубка, углу ввода кабеля и исполнению по климату. Буква «У» обычно указывает на угловое либо кабельное исполнение, а также на вариант для умеренного и холодного климата; точное значение элемента «0» определяется техническими условиями на конкретное изделие. Остальные элементы маркировки, включая «ЭГ3Н», описывают виды покрытий, тип контактов и иные конструктивные признаки, установленные производителем.

Применение и особенности исполнения «5»

СШР60У0ЭГ3Н «5» применяется как разъём общего назначения для подключения кабельных линий к аппаратуре, блокам и шкафам управления. Индекс приёмки «5» в характеристиках товара подтверждает, что изделие прошло приёмочные испытания в соответствии с установленными требованиями и допущено к использованию в аппаратуре соответствующего класса. Такое исполнение ориентировано на эксплуатацию в составе ответственных устройств, где предъявляются повышенные требования к стабильности электрических параметров и механической прочности соединения.

При монтаже важно учитывать рабочий ток и напряжение конкретной цепи, а также климатические условия эксплуатации, чтобы обеспечить заявленные характеристики по сопротивлению изоляции и переходному сопротивлению контакта в течение всего срока службы.
