СШР60У0ЭГ3 ВИЛКИ «5»

Цена:

1500 ₽

Технические характеристики

СШР60У0ЭГ3 «ВИЛКИ „5“» — это советский/российский низкочастотный цилиндрический соединитель вилочного типа из серии СШР, предназначен для монтажа в кабельной части и работы в электрических цепях постоянного и переменного тока. Обозначение «5» обычно относится к виду приемки или контроля (например, ОТК, ВП и т.п.) и не влияет на геометрию и электрические параметры самого разъема.

Соединитель выполнен по цилиндрической схеме, с угловым патрубком (буква «У» в обозначении) и гайкой для экранированного кабеля, что удобно при трассировке кабелей в условиях ограниченного пространства.
Кожух и патрубок обычно изготавливаются из алюминиевого сплава (например, А‑22), а изоляционная вставка — из карболита, что обеспечивает достаточную механическую жесткость и изоляцию.

Вилка рассчитана на номинальное (максимальное) напряжение до порядка 850 В постоянного или переменного тока (амплитудное значение), что типично для серии СШР при 45 выводах.
Сопротивление контактов не более 1–1,3 мОм, сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм, что обеспечивает хороший уровень электрической стабильности цепи.

Соединитель предназначен для эксплуатации в диапазоне температур примерно от −60 до +80 °С (в зависимости от конкретного ТУ и партии), при относительной влажности до 98% при +25 °С.
Предусмотрена работа в широком диапазоне атмосферного давления (от глубокого вакуума до нормального), а также устойчивость к вибрации и механическим ударам: синусоидальная вибрация до нескольких тысяч герц с ускорением порядка 300 м/с² и удары до 10 000 м/с² одиночного действия.

Ресурс соединения — до 500 циклов сочленения‑расчленения, минимальная наработка при максимальной температуре около +80 °С — не менее 1000 часов.
Срок сохраняемости изделий серии СШР обычно указывается не менее 15–25 лет при хранении в нормальных условиях, что делает их пригодными для длительного складского хранения и периодического использования в ответственных системах.

Описание

Назначение соединителя СШР60У0ЭГ3

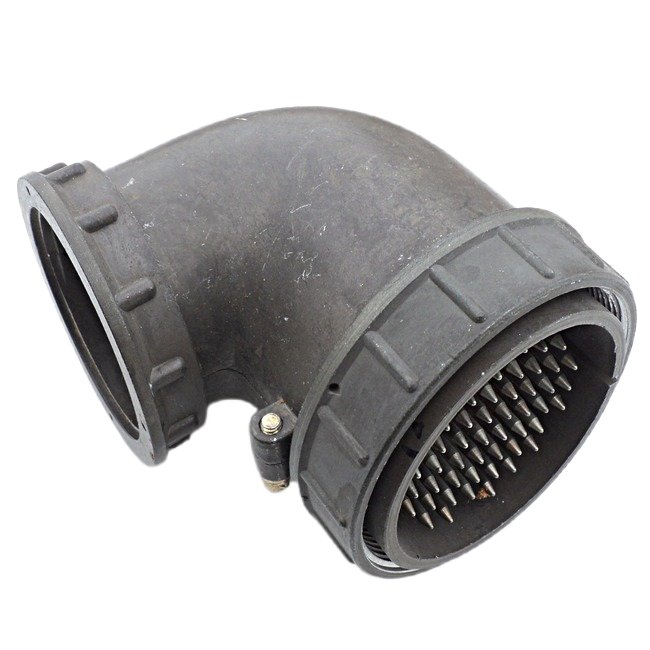

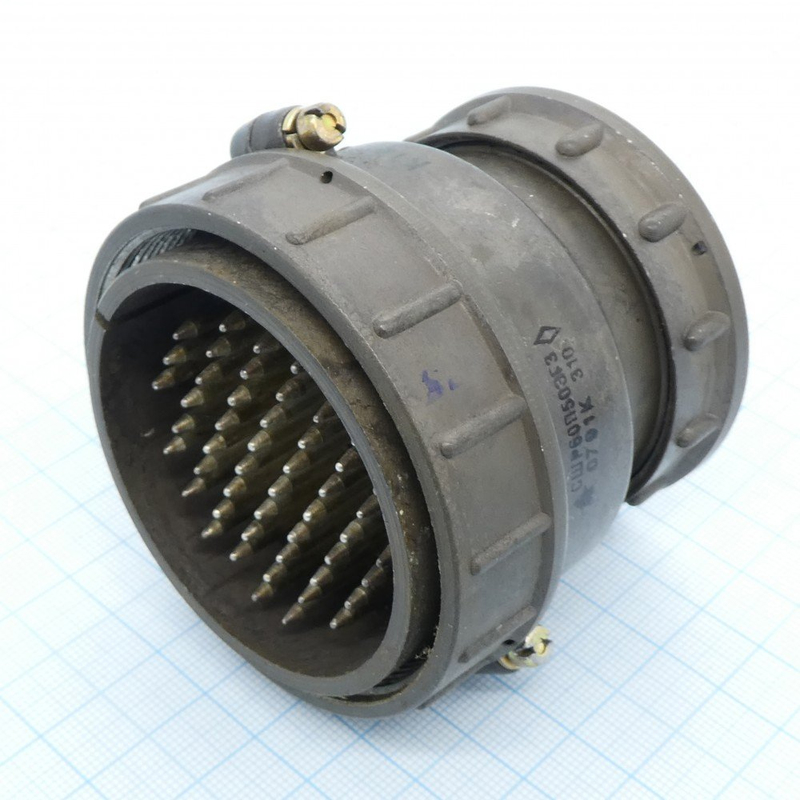

СШР60У0ЭГ3 «ВИЛКИ „5“» — советский и российский низкочастотный цилиндрический соединитель вилочного типа из серии СШР. Изделие предназначено для монтажа в кабельной части и работы в электрических цепях постоянного и переменного тока. Применяется там, где требуется надёжное электрическое соединение при повышенных требованиях к стойкости к внешним воздействиям.

Обозначение «5» относится к виду приемки или контроля (например, ОТК, ВП и т. п.) и не влияет на геометрию и электрические параметры самого разъёма. Артикул изделия — 8645, категория — СШР60.

Конструктивные особенности

Соединитель выполнен по цилиндрической схеме, с угловым патрубком (буква «У» в обозначении) и гайкой для экранированного кабеля, что удобно при трассировке кабелей в условиях ограниченного пространства. Угловой патрубок позволяет прокладывать кабель под углом к оси разъёма, снижая радиус изгиба и механическую нагрузку на кабель.

Кожух и патрубок обычно изготавливаются из алюминиевого сплава (например, А-22), а изоляционная вставка — из карболита. Такое сочетание материалов обеспечивает достаточную механическую жёсткость и изоляцию. Вилка рассчитана на номинальное (максимальное) напряжение до порядка 850 В постоянного или переменного тока (амплитудное значение), что типично для серии СШР при 45 выводах.

Технические характеристики

Номинальное (максимальное) напряжение: до 850 В постоянного или переменного тока (амплитудное значение) при 45 выводах.
Сопротивление контактов: не более 1–1,3 мОм.
Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм.
Диапазон рабочих температур: примерно от минус 60 до плюс 80 градусов Цельсия в зависимости от конкретных технических условий и партии.
Относительная влажность: до 98 процентов при плюс 25 градусах Цельсия.
Ресурс соединения: до 500 циклов сочленения-расчленения.
Минимальная наработка при максимальной температуре около плюс 80 градусов Цельсия: не менее 1000 часов.
Срок сохраняемости: не менее 15–25 лет при хранении в нормальных условиях.

Условия эксплуатации и применение

Предусмотрена работа в широком диапазоне атмосферного давления — от глубокого вакуума до нормального. Изделие устойчиво к вибрации и механическим ударам: синусоидальная вибрация до нескольких тысяч герц с ускорением порядка 300 метров на секунду в квадрате и удары до 10 000 метров на секунду в квадрате одиночного действия.

Благодаря совокупности характеристик соединитель пригоден для длительного складского хранения и периодического использования в ответственных системах. Вилка применяется в кабельных сборках, где необходима стойкость к температуре, влажности, вибрации и ударам, а также стабильность электрических параметров цепи постоянного и переменного тока.
