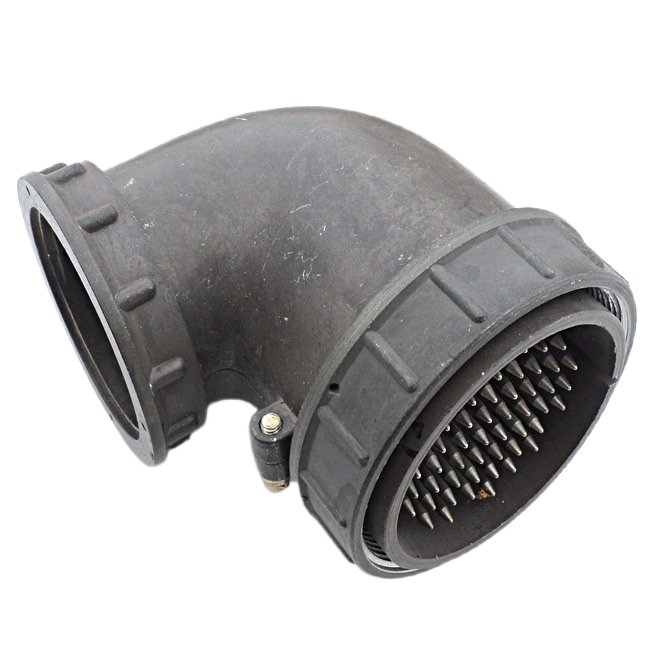

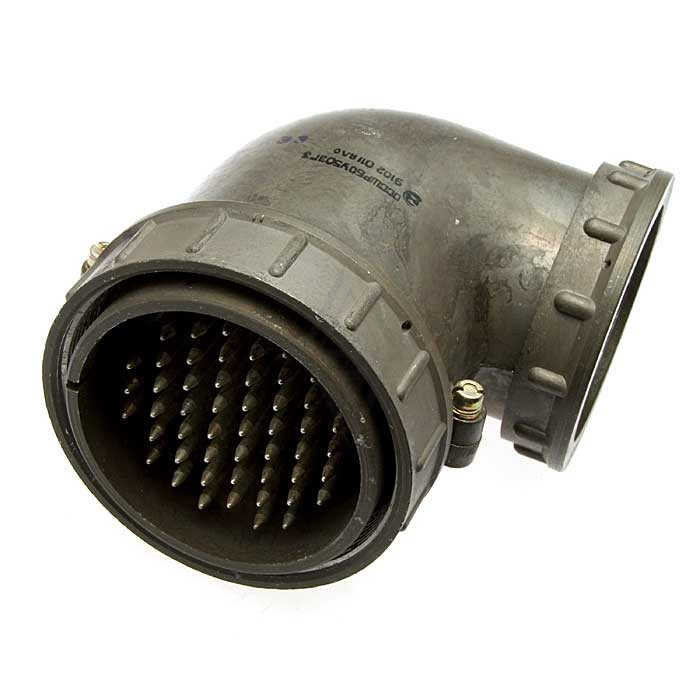

СШР60У0ЭГ3 ВИЛКИ «5»

Цена:

8650 ₽

Технические характеристики

СШР60У0ЭГ3 с вилками «5» относится к серии цилиндрических низкочастотных соединителей, предназначенных для надежного соединения в радиоэлектронной и радиотехнической аппаратуре. Это вилка кабельная с угловым патрубком, используемая для работы в электрических цепях постоянного и переменного тока.

Соединитель имеет условный размер корпуса 60, с покрытием контактов серебром и диаметром контактов 2,5 мм. Рабочий ток достигает 17,5–20 А, максимальное напряжение — до 850 В, сопротивление контактов — не более 1 мОм, а сопротивление изоляции — не менее 5000 МОм.

Предназначен для климатического исполнения УХЛ, работает при температурах от -60 до +60 °C, относительной влажности до 98% и пониженном давлении до 1,3·10⁻⁴ Па. Выдерживает синусоидальную вибрацию (1–5000 Гц, до 300 м/с²), механические удары (до 5000–10000 м/с²) и до 500 циклов сочленения-расчленения.

Вилка «5» обозначает вид приемки (ВП, ПЗ), с резьбовым методом сочленения и объемным монтажом, подходит для экранированного кабеля сечением до 3 мм². Используется во внутренних и наружных условиях (с защитой от пыли и влаги), с ресурсом наработки не менее 1000 часов и сроком хранения до 15–25 лет.

Описание

Назначение соединителя

СШР60У0ЭГ3 с вилками «5» относится к серии цилиндрических низкочастотных соединителей, предназначенных для надёжного соединения в радиоэлектронной и радиотехнической аппаратуре. Это вилка кабельная с угловым патрубком, применяемая для работы в электрических цепях постоянного и переменного тока.

Изделие предназначено для эксплуатации как во внутренних, так и в наружных условиях с защитой от пыли и влаги. Соединитель обеспечивает стабильную коммутацию электрических цепей в составе аппаратуры различного назначения.

Основные технические характеристики

Соединитель имеет условный размер корпуса 60 и контакты диаметром 2,5 мм с серебряным покрытием. Ниже приведены подтверждённые электрические и эксплуатационные параметры.

Рабочий ток: от 17,5 до 20 А
Максимальное напряжение: до 850 В
Сопротивление контактов: не более 1 мОм
Сопротивление изоляции: не менее 5000 МОм
Климатическое исполнение: УХЛ
Диапазон рабочих температур: от минус 60 до плюс 60 градусов Цельсия
Относительная влажность: до 98 процентов
Пониженное давление: до 1,3 на 10 в минус четвёртой степени Паскаля
Ресурс наработки: не менее 1000 часов
Срок хранения: от 15 до 25 лет
Число циклов сочленения-расчленения: до 500

Механическая стойкость

Соединитель выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате. Также изделие устойчиво к механическим ударам с ускорением от 5000 до 10000 метров на секунду в квадрате.

Резьбовой метод сочленения обеспечивает надёжную фиксацию ответных частей и сохраняет стабильность электрического контакта при воздействии вибраций и ударных нагрузок.

Конструктивные особенности и монтаж

Вилка «5» обозначает вид приёмки (ВП, ПЗ). Монтаж выполняется объёмным способом, что подразумевает пайку проводников непосредственно к контактам соединителя. Угловой патрубок корпуса упрощает прокладку кабеля в стеснённых условиях и позволяет organised укладывать жгут.

Соединитель подходит для экранированного кабеля сечением до 3 квадратных миллиметров. Применение экранированного кабеля в сочетании с металлическим корпусом обеспечивает защиту передаваемого сигнала от внешних электромагнитных помех.

Область применения

Изделие применяется в радиоэлектронной и радиотехнической аппаратуре для соединения блоков, узлов и кабельных сборок. Благодаря широкому диапазону рабочих температур, стойкости к вибрации и ударам, а также способности работать при пониженном давлении, соединитель востребован в составе оборудования, эксплуатируемого в сложных климатических и механических условиях.

Длительный срок хранения и значительный ресурс наработки делают СШР60У0ЭГ3 с вилками «5» пригодным как для серийного производства аппаратуры, так и для комплектования ЗИП и ремонтных комплектов.
