Назначение

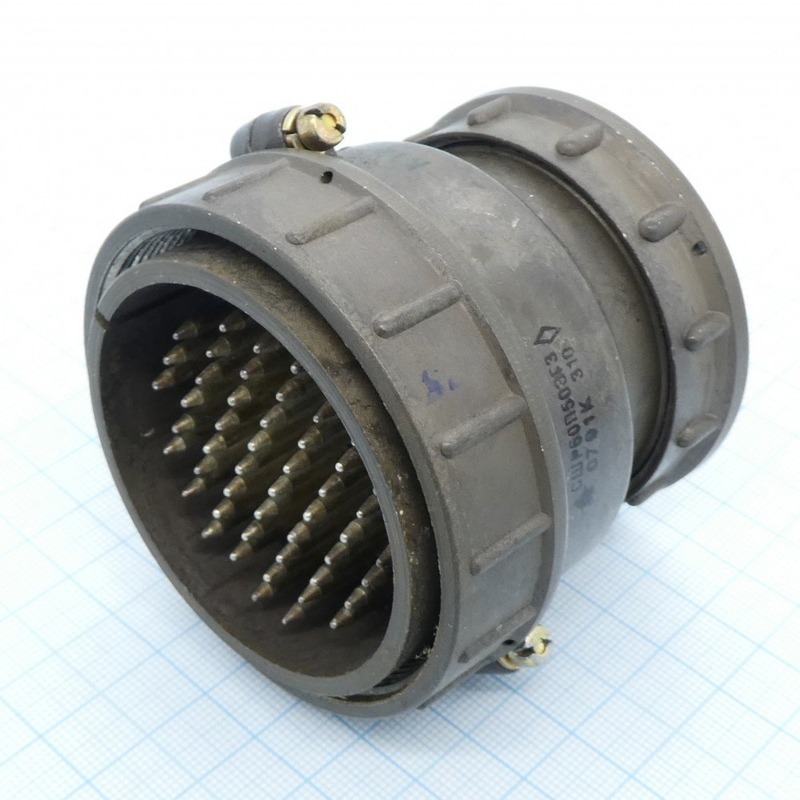

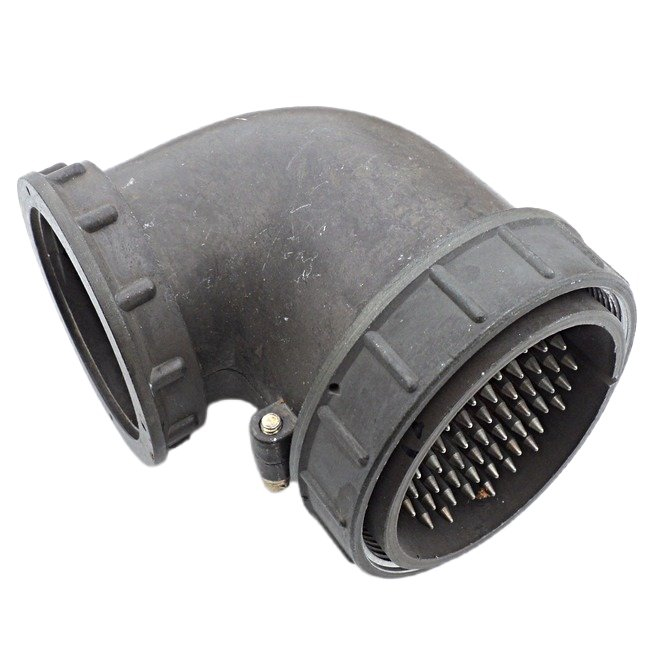

СШР60У0ЭГ3 («Элекон 5») — низкочастотный цилиндрический соединитель вилкового типа из серии СШР, разработанный ЗАО «Завод Элекон». Изделие применяется в радио- и электронной аппаратуре общего и специального назначения и относится к стандартному ряду герметичных и полугерметичных соединителей, рассчитанных на работу в жёстких эксплуатационных условиях.

Соединитель используется как разъёмное соединение в электрических цепях постоянного и переменного тока, в том числе низкой частоты — до нескольких МГц. Основные области применения: радиоэлектронные, радиотехнические и контрольно-измерительные устройства. Допускается установка как внутри корпусов аппаратуры, так и снаружи при дополнительной защите от пыли и влаги в климатическом исполнении УХЛ.

Расшифровка обозначения и конструкция

Обозначение «СШР60У0ЭГ3» читается следующим образом:

• СШР — соединитель низкочастотный цилиндрический, штекерный ряд;
• 60 — условный размер корпуса;
• У0 — тип контактного набора, то есть минимальная или специфическая компоновка контактов;
• ЭГ — вилка общего назначения;
• 3 — вариант контактного набора.

Корпус изготавливается из алюминиевого сплава, контакты имеют серебряное покрытие, изолятор обычно выполнен из карболита или аналогичного термостойкого материала. Соединение «вилка — розетка» реализовано через резьбовую стыковку, что обеспечивает надёжную фиксацию и стабильный электрический контакт при механических нагрузках.

Технические особенности

Для соединителей того же ряда СШР с аналогичными индексами ориентировочно подтверждаются следующие параметры:

• рабочее напряжение — до 850 В постоянного тока (амплитудное значение);
• рабочий ток на отдельные контакты — порядка 15–40 А в зависимости от конкретного набора контактов;
• сопротивление контактов — не более 1–1,3 мОм;
• сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Соединители СШР рассчитаны на высокие механические нагрузки: устойчивость к синусоидальной вибрации до 2000–5000 Гц с ускорением до 300 м/с², переносимость одиночных и многократных ударов с ускорением до 5000–10 000 м/с², а также работу при пониженном атмосферном давлении порядка 1,3×10⁻⁴ Па, вплоть до космических условий.

Условия эксплуатации и ресурс

Температурный диапазон работы, как правило, составляет примерно от −60 до +85 °C с возможностью кратковременных перегревов контактов до +115 °C. Допускается эксплуатация при высокой влажности — до 98% при температуре +25 °C.

Ресурс соединителей серии СШР включает:

1. число циклов сочленения и расчленения — порядка 500 циклов;
2. минимальная наработка при температуре до +80 °C — не менее 1000 часов;
3. срок хранения и сохраняемости без ухудшения параметров — до 15–25 лет в зависимости от модификации.

Приёмка и применение

Товар поставляется с приёмкой «5», что подтверждает соответствие изделия требованиям, предъявляемым к продукции данного класса. Соединитель СШР60У0ЭГ3 востребован при сборке и ремонте радиоэлектронной аппаратуры, измерительных стендов, систем связи и другой техники, где требуется надёжное разъёмное соединение электрических цепей в условиях вибрации, ударов, перепадов давления и температуры.
