Назначение и область применения

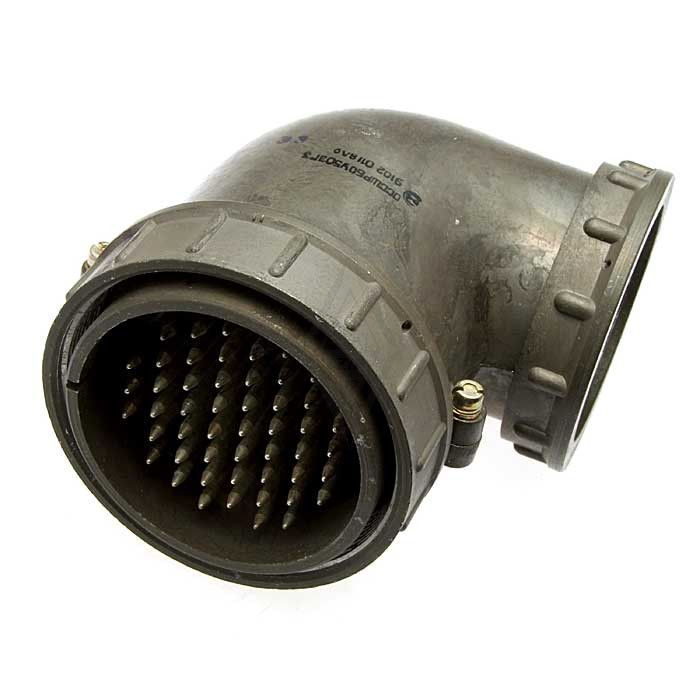

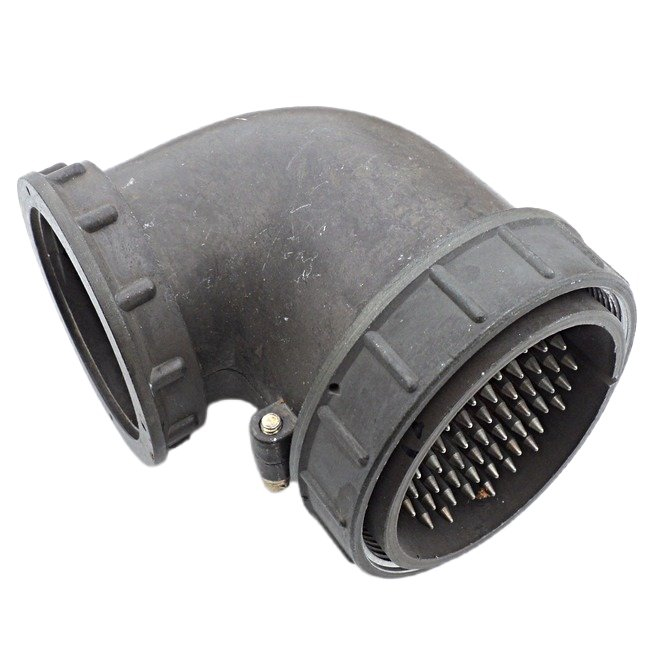

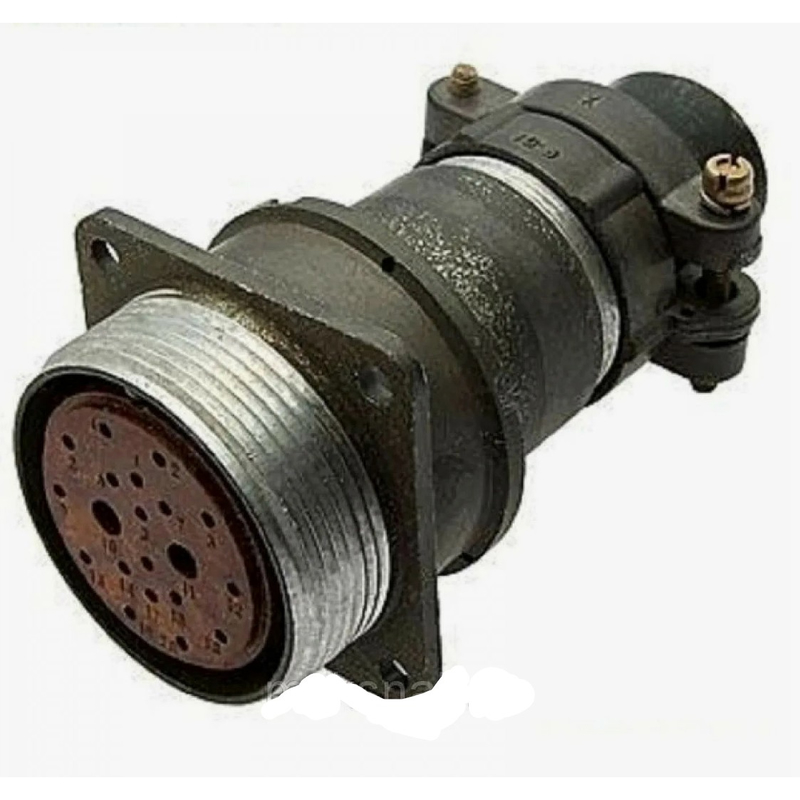

СШР60У0ЭГ3 (В) «5» — цилиндрический низкочастотный негерметичный электрический соединитель советского и российского производства. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Соединитель востребован в измерительных приборах и оборудовании, где необходимо надёжное и стабильное соединение электрических цепей. Конструкция допускает эксплуатацию как внутри помещений, так и в наружных условиях при обеспечении защиты от пыли и влаги.

Состав и маркировка

Соединитель состоит из вилки (индекс Г) и розетки (индекс Ш), которые сочленяются между собой в единый узел. Обозначение типа расшифровывается следующим образом:

• СШР — тип цилиндрического низкочастотного соединителя;
• 60 — условный размер корпуса;
• У — угловой патрубок, то есть кабельное исполнение с боковым выводом;
• 0 — количество контактов (вариант с нулевым или минимальным набором);
• Э — электрический монтаж;
• Г — вилка;
• 3 — сочетание контактов.

Литера «В» в наименовании и отметка «5» в характеристиках VirtueMart указывают на приёмку по категории «5», что подтверждает соответствие изделия установленным требованиям по данному виду приёмки. Производитель в предоставленных данных не указан.

Технические характеристики

Соединитель рассчитан на следующие подтверждённые параметры:

• максимальная токовая нагрузка — до 35 А на контакт, суммарная — до 540 А в зависимости от модификации;
• сопротивление контактов — не более 1,3 мОм;
• сопротивление изоляции — не менее 5000 МОм;
• количество сочленений-расчленений — 500 циклов;
• минимальная наработка — 1000 часов;
• срок сохраняемости — 25 лет.

Указанные значения определяют ресурс и электрическую надёжность изделия при соблюдении штатных условий эксплуатации.

Условия эксплуатации

Соединитель работоспособен при температурах от минус 60 °C до плюс 70 °C с учётом допустимого перегрева контактов до плюс 110 °C. Климатическое исполнение — УХЛ.

Изделие выдерживает воздействие вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, одиночные удары с ускорением до 10000 метров на секунду в квадрате, а также пониженное атмосферное давление до 1,3 на 10 в минус второй степени Паскаля. Такая стойкость к механическим и климатическим нагрузкам делает соединитель пригодным для аппаратуры, эксплуатируемой в жёстких условиях.

Применение

СШР60У0ЭГ3 (В) «5» применяется для внутреннего и наружного монтажа при защите от пыли и влаги, в составе радиоэлектронных и радиотехнических устройств, измерительной техники, а также оборудования, где требуется стабильное электрическое соединение с высокими показателями изоляции и низким переходным сопротивлением контактов.
