Назначение соединителя СШР60У0ЭГ3 «5»

СШР60У0ЭГ3 «5» — цилиндрический низкочастотный негерметичный соединитель серии СШР, предназначенный для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется там, где требуется надёное электрическое соединение при работе с сигналами частотой до 3 МГц и напряжением до 850 В.

Модель относится к категории СШР60, что соответствует условному размеру корпуса 60. Конструктивное исполнение с индексом У предусматривает угловой патрубок для кабельной части, что упрощает монтаж в стеснённых условиях и позволяет прокладывать кабель под углом к оси соединителя.

Расшифровка обозначения и конструктивные особенности

Маркировка СШР60У0ЭГ3 «5» содержит несколько смысловых элементов, каждый из которых указывает на конкретные свойства изделия:

• СШР — тип цилиндрического низкочастотного негерметичного соединителя;
• 60 — условный размер корпуса;
• У — конструктивное исполнение с угловым патрубком для кабельной части;
• 0 — количество контактов в данном исполнении (вариант с нулевым числом контактов указывает на базовое исполнение корпуса без установленных контактных пар);
• Э — экранированное исполнение, обеспечивающее защиту от электромагнитных помех;
• Г — приборная вилка;
• 3 — сочетание контактов;
• «5» — приёмка по пятой категории качества, что подтверждает соответствие изделия повышенным требованиям к надёжности и стабильности характеристик.

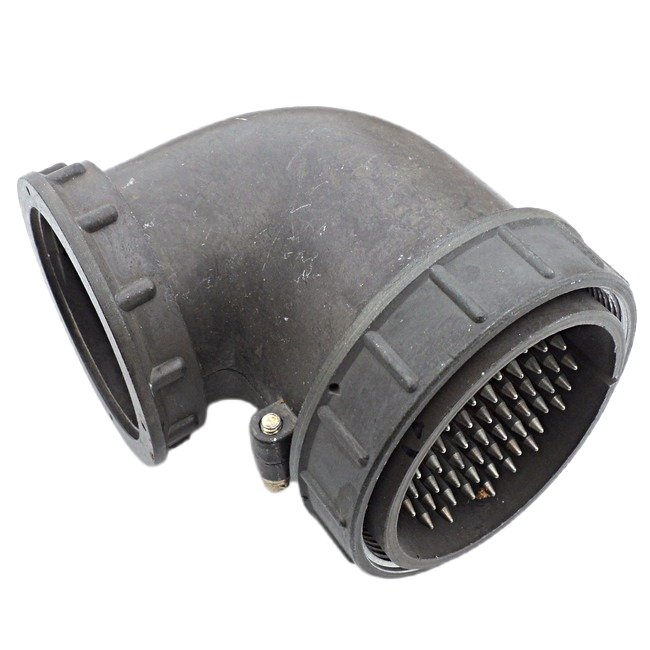

Таким образом, СШР60У0ЭГ3 «5» представляет собой экранированную приборную вилку с угловым патрубком, предназначенную для установки на кабельную часть аппаратуры. Наличие приёмки «5» свидетельствует о том, что изделие прошло дополнительные испытания и допущено к применению в ответственных устройствах.

Технические характеристики

Соединитель СШР60У0ЭГ3 «5» обладает следующими подтверждёнными параметрами, определяющими его эксплуатационные возможности:

• сопротивление контактов — не более 1,3 мОм;
• сопротивление изоляции — не менее 5000 МОм;
• максимальная токовая нагрузка на одиночный контакт — до 35 А;
• общее количество сочленений-расчленений — 500 циклов;
• минимальная наработка — 1000 часов;
• рабочее напряжение — до 850 В;
• рабочая частота — до 3 МГц.

Перечисленные параметры обеспечивают стабильную передачу электрических сигналов и питания в составе радиоэлектронных комплексов, приборов и систем управления. Низкое переходное сопротивление контактов способствует минимизации потерь и нагрева в местах соединения, а высокое сопротивление изоляции гарантирует электрическую безопасность.

Условия эксплуатации и надёжность

Изделие рассчитано на работу в жёстких условиях. Диапазон рабочих температур составляет от минус 60 до плюс 70 градусов Цельсия. Соединитель выдерживает вибрационные нагрузки в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, а также механические удары с ускорением до 10000 метров на секунду в квадрате для одиночных воздействий. Кроме того, сохраняется работоспособность при пониженном атмосферном давлении до 1,3 умноженное на 10 в минус второй степени Паскаля.

Срок сохраняемости изделия составляет 25 лет, что подтверждает высокую стойкость материалов и покрытий к старению. Совокупность механической прочности, температурной устойчивости и длительного срока хранения делает СШР60У0ЭГ3 «5» пригодным для применения в аппаратуре, эксплуатируемой в полевых, морских и высотных условиях.

Область применения

Соединители серии СШР традиционно используются в радиоэлектронной и радиотехнической аппаратуре различного назначения. Модель СШР60У0ЭГ3 «5» может применяться в пультах управления, измерительных приборах, системах связи, блоках питания и других устройствах, где требуется экранированное соединение с угловым выводом кабеля. Благодаря приёмке «5» изделие допускается к использованию в ответственных узлах, к которым предъявляются повышенные требования по надёжности и сохраняемости.
