Назначение и область применения

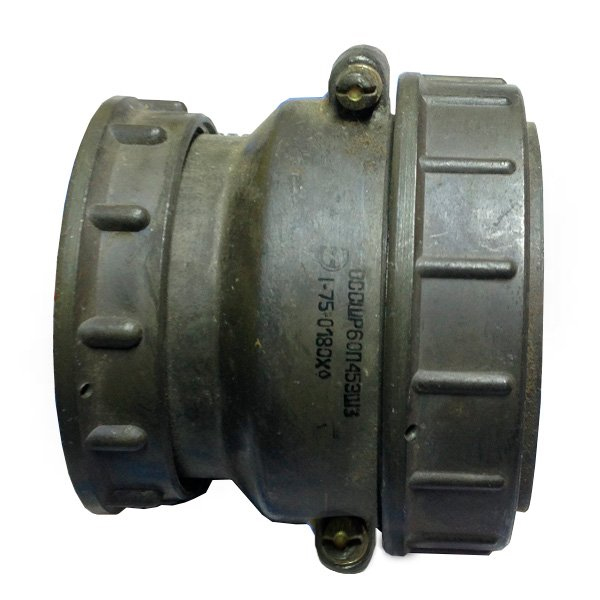

СШР60П50ЭШ3Н «5» представляет собой приборный разъем, предназначенный для коммутации электрических цепей постоянного и переменного тока. Устройство рассчитано на эксплуатацию в сетях с частотой до 3 МГц и амплитудным значением напряжения до 850 В. Благодаря этим параметрам разъем востребован в радиоэлектронной аппаратуре, измерительных комплексах, системах автоматизации и промышленном оборудовании.

Изделие спроектировано для монтажа с экранированными кабелями, что обеспечивает защиту передаваемых сигналов от внешних электромагнитных помех и снижает уровень наводок. Такое исполнение особенно важно при работе с высокочастотными и слаботочными цепями, где качество экранирования напрямую влияет на достоверность передачи данных.

Соединитель предназначен для внутреннего монтажа и ориентирован на применение в условиях умеренно холодного климата, что соответствует категории размещения УХЛ. Это позволяет использовать его в аппаратуре, эксплуатируемой в закрытых отапливаемых и неотапливаемых помещениях с умеренным и холодным климатом.

Конструктивные особенности

Разъем СШР60П50ЭШ3Н «5» относится к категории негерметичных соединителей и состоит из двух ответных частей — вилки и розетки. Каждая из частей может быть выполнена как в приборном, так и в кабельном варианте, что расширяет возможности компоновки оборудования.

Сочленение частей осуществляется посредством резьбового соединения. Такая конструкция гарантирует высокую механическую прочность и стабильность электрического контакта даже при вибрационных и ударных нагрузках. Дополнительную надежность обеспечивает одношпоночная поляризация корпусов, исключающая неправильное соединение вилки и розетки и защищающая контакты от повреждений при неверной ориентации.

Контактные элементы изделия покрыты серебром. Серебряное покрытие обеспечивает низкое переходное сопротивление, высокую электропроводность и устойчивость к окислению, что положительно сказывается на долговечности и стабильности электрических параметров разъема в процессе эксплуатации.

Технические характеристики и стандарты

Изделие изготавливается в соответствии с техническими условиями АСЛР.434410.019ТУ и АСЛР.434410.017ТУ. Соответствие данным нормативным документам подтверждает, что разъем прошел установленные циклы испытаний и отвечает требованиям, предъявляемым к соединителям данного класса.

Основные параметры СШР60П50ЭШ3Н «5»:

• рабочая частота — до 3 МГц;
• амплитудное значение рабочего напряжения — до 850 В;
• тип монтажа — под экранированный кабель;
• вид сочленения — резьбовое;
• поляризация — одношпоночная;
• покрытие контактов — серебро;
• климатическое исполнение — УХЛ, внутренний монтаж;
• категория герметичности — негерметичный соединитель.

Совместимость

СШР60П50ЭШ3Н «5» взаимосочленяем с другими моделями серий СШР и СШРГ. Эта особенность позволяет использовать разъем в уже существующих системах и комбинировать его с соединителями указанных серий без необходимости замены ответных частей или доработки посадочных мест. Совместимость расширяет сферу применения изделия и упрощает проектирование новых устройств, в которых предполагается использование разъемов данного семейства.

Приемка «5» указывает на категорию контроля качества, применяемую при поставке изделия. Изделие с такой приемкой проходит установленный объем проверок, предусмотренный техническими условиями для данной категории.
