Назначение и область применения

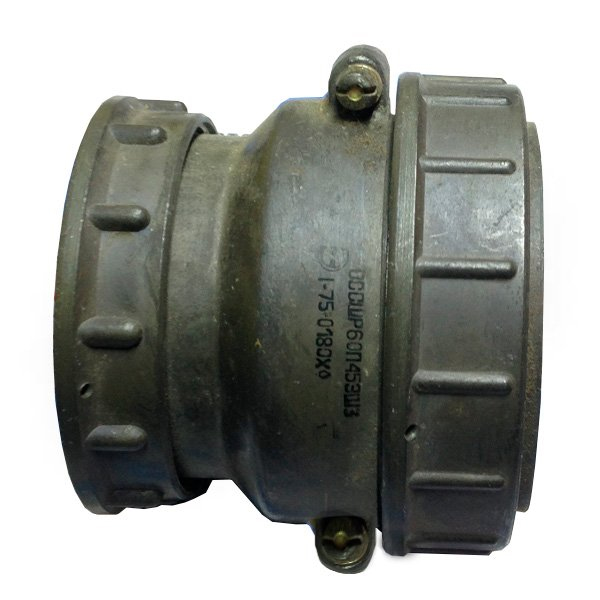

Вилка СШР60П50ЭШ3 представляет собой приборный соединитель, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Изделие обеспечивает надёжное соединение и разъединение электрических цепей, включая провода и кабели, в узлах и блоках аппаратуры специального и общего назначения. Соединитель рассчитан на работу в электрических цепях постоянного и переменного токов частотой до 3 МГц. Вилки и ответные розетки могут применяться как в блочном (приборном), так и в кабельном исполнении, что делает их универсальным решением для монтажа разнообразного электронного оборудования.

Технические характеристики

Соединитель относится к системе соединителей СШР и имеет размер корпуса 60. Количество контактов составляет 50, конструктивное исполнение — без патрубка, что отражено в обозначении буквой «П». Диаметр контактов равен 2,5 мм, покрытие контактов выполнено серебром.

Электрические параметры изделия:

• Максимальное рабочее напряжение: до 850 В (амплитудное значение)
• Рабочий ток: 17,5 А
• Сопротивление контактов: 1 мОм
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях

Эксплуатационные показатели:

• Количество циклов соединения/разъединения: до 500
• Минимальная наработка: 1000 часов
• Срок хранения: не менее 15 лет

Условия эксплуатации и механическая устойчивость

Вилка СШР60П50ЭШ3 сохраняет работоспособность в широком диапазоне температур от минус 60 градусов Цельсия до плюс 60 градусов Цельсия. Допускается кратковременное повышение температуры до плюс 110 градусов Цельсия. Изделие отличается повышенной стойкостью к механическим воздействиям, что подтверждается следующими характеристиками:

• Синусоидальная вибрация: диапазон частот от 1 Гц до 5000 Гц с ускорением до 300 метров на секунду в квадрате
• Ударные нагрузки: одиночные удары с ускорением до 5000 метров на секунду в квадрате
• Многократные удары с ускорением до 350 метров на секунду в квадрате

Благодаря таким параметрам соединитель подходит для применения в оборудовании, эксплуатируемом в условиях вибрационных и ударных нагрузок, а также при значительных перепадах температур.

Особенности конструкции и монтажа

Конструктивное исполнение без патрубка обеспечивает удобство монтажа соединителя непосредственно на корпус прибора или блока аппаратуры. Серебряное покрытие контактов способствует стабильному электрическому соединению и снижению переходного сопротивления. Низкое сопротивление контактов на уровне 1 мОм минимизирует потери сигнала и нагрев в местах соединения. Высокое сопротивление изоляции гарантирует отсутствие утечек тока между цепями в нормальных климатических условиях.

Изделие рассчитано на многократные циклы соединения и разъединения, что позволяет использовать его в аппаратуре, требующей периодического обслуживания или замены модулей. Срок хранения не менее 15 лет обеспечивает возможность длительного складского хранения без потери эксплуатационных качеств.

Приёмка

Данная позиция поставляется с приёмкой «5», что подтверждает соответствие изделия установленным требованиям и техническим условиям. Соединитель является проверенным решением для построения надёжных электрических соединений в радиоэлектронной аппаратуре, работающей в жёстких условиях эксплуатации.
