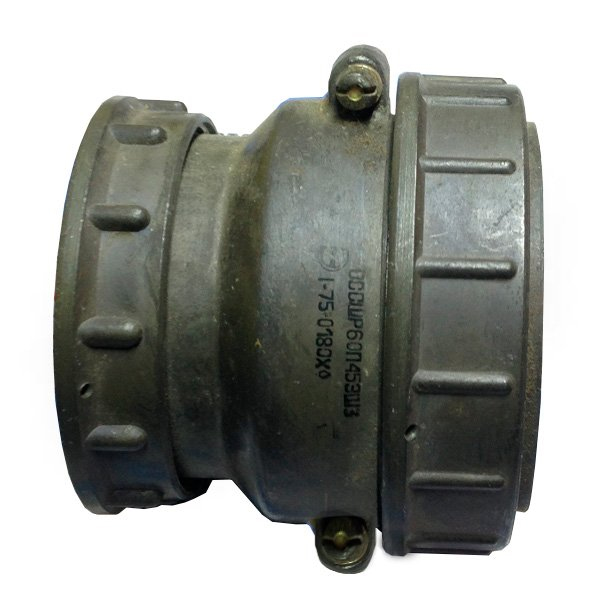

Назначение соединителя СШР60П50ЭШ3 Н

СШР60П50ЭШ3 Н розетка кабельная представляет собой цилиндрический низкочастотный негерметичный соединитель, предназначенный для эксплуатации в электрических цепях постоянного и переменного токов с частотой до 3 МГц при рабочем напряжении до 850 В. Изделие относится к серии СШР60 и выпускается в климатическом исполнении УХЛ, что допускает его применение внутри помещений и в аппаратуре, защищённой от прямого воздействия атмосферных осадков.

Соединитель ориентирован на использование в радиоэлектронной аппаратуре специального и общего назначения. Он обеспечивает надёжное разъёмное соединение кабельных линий с блочными или приборными ответными частями. Розетка кабельная выполнена с прямым патрубком, рассчитанным на подключение экранированного кабеля, что повышает защищённость цепи от внешних электромагнитных наводок. Приёмка «5» подтверждает проведение приёмо-сдаточных испытаний на предприятии-изготовителе.

Технические характеристики и особенности конструкции

Электрические и механические параметры розетки кабельной СШР60П50ЭШ3 Н полностью соответствуют требованиям, предъявляемым к низкочастотным соединителям данной серии. Изделие рассчитано на длительную эксплуатацию в стационарных и подвижных установках при соблюдении рабочих температурных режимов.

Электрические параметры

• Количество контактов: 50.
• Диаметр контакта: 2,5 мм; для отдельных контактов в ряде источников указывается диаметр 1 мм.
• Покрытие контактов: серебро.
• Метод монтажа: пайка.
• Максимальная токовая нагрузка на одиночный контакт: 35 А.
• Сопротивление контактов: не более 1,3 мОм.
• Сопротивление изоляции: не менее 5000 МОм.

Механические и эксплуатационные параметры

• Количество сочленений-расчленений: 500 циклов.
• Минимальная наработка: 1000 часов.
• Срок сохраняемости: 25 лет.
• Рабочий температурный диапазон: от минус 60 до плюс 70 градусов Цельсия.

Корпус розетки выполнен с прямым кабельным патрубком, что упрощает монтаж экранированного кабеля и фиксацию оплётки. Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление и устойчивость к окислению в процессе длительного хранения и эксплуатации.

Применение и требования к монтажу

Розетка кабельная СШР60П50ЭШ3 Н применяется для внутреннего монтажа в составе радиоэлектронных блоков, стоек, пультов управления и соединительных кабельных сборок. Благодаря 50 контактам изделие подходит для коммутации многопроводных цепей питания и сигнальных линий в аппаратуре специального назначения, контрольно-измерительном оборудовании и промышленной электронике.

При монтаже необходимо учитывать, что соединение контактов выполняется методом пайки, поэтому требуется аккуратное соблюдение температурного режима пайки для предотвращения повреждения изоляторов. Подключение экранированного кабеля производится через прямой патрубок, что обеспечивает надёжную фиксацию и равномерное распределение механических нагрузок. После монтажа рекомендуется проводить проверку целостности цепей и сопротивления изоляции до подачи рабочего напряжения.

Изделие рассчитано на многократные сочленения и расчленения, что позволяет использовать его в аппаратуре, требующей периодического обслуживания или замены отдельных блоков. Благодаря расширенному температурному диапазону розетка сохраняет работоспособность как в отапливаемых помещениях, так и в неотапливаемых отсеках аппаратуры в условиях умеренно холодного климата.
