Назначение соединителя СШР60П50ЭГ3Н

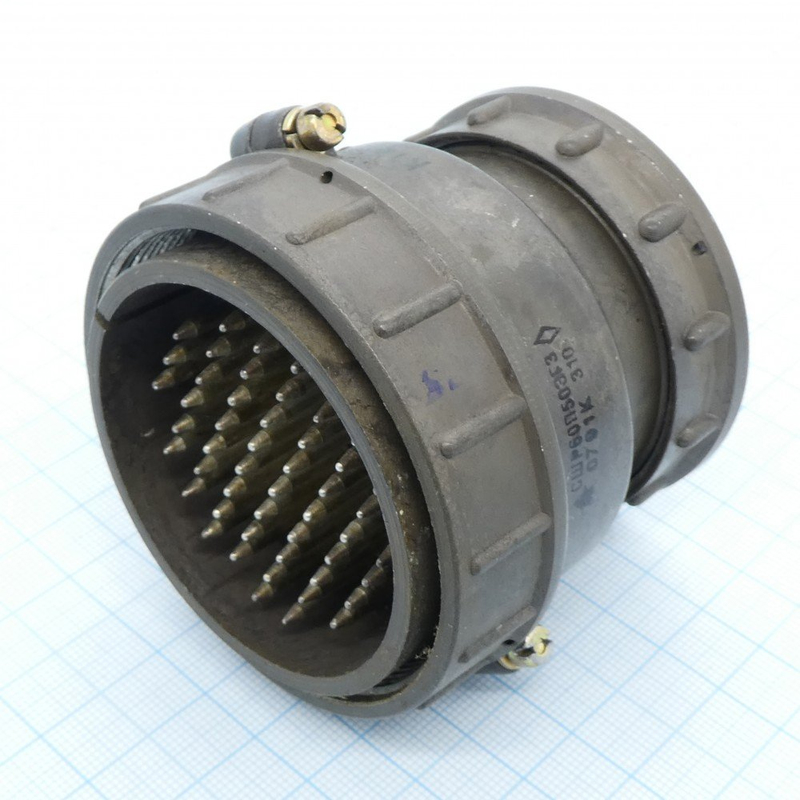

Соединитель СШР60П50ЭГ3Н представляет собой цилиндрический низкочастотный негерметичный разъем, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при рабочем напряжении до 850 В. Изделие относится к категории СШР60 и используется в составе радиоэлектронной аппаратуры, промышленного оборудования, контрольно-измерительных систем и силовых цепей, где требуется надежное разъемное соединение с высокой плотностью контактов.

Данная модель является блочной частью соединителя — вилкой без патрубка, что определяет ее установку непосредственно на корпус прибора или панель. Ответной частью выступает кабельная розетка соответствующего исполнения. Резьбовое соединение обеспечивает механическую фиксацию и защиту контактной группы от самопроизвольного разъединения при вибрационных и ударных нагрузках.

Подтвержденные технические особенности

Соединитель СШР60П50ЭГ3Н имеет следующие характеристики, подтвержденные производителем:

• Количество контактов: 50
• Максимальная токовая нагрузка на одиночный контакт: 35 А (в зависимости от исполнения)
• Сопротивление контактов: не более 1,3 мОм
• Сопротивление изоляции: не менее 5000 МОм
• Тип соединения: резьбовое
• Поляризация корпуса: одношпоночная
• Покрытие контактов: серебро
• Способ монтажа: пайка
• Климатическое исполнение: УХЛ
• Рабочий температурный диапазон: от минус 60 до плюс 70 градусов Цельсия
• Минимальная наработка: 1000 часов
• Срок сохраняемости: 25 лет
• Количество сочленений-расчленений: 500

Условное обозначение изделия расшифровывается следующим образом: СШР — тип соединителя; 60 — условный размер корпуса; П — конструктивное исполнение (без патрубка для блочной части); 50 — количество контактов; Э — вид гайки патрубка (для экранированного кабеля); Г — вид контактов; Н — негерметичное исполнение.

Конструкция и материалы

Корпус соединителя выполнен из металлического сплава, обеспечивающего механическую прочность и защиту внутренних элементов. Одношпоночная поляризация корпуса исключает неправильное сочленение вилки и розетки, что особенно важно при монтаже в условиях ограниченного доступа или плотной компоновки оборудования. Серебряное покрытие контактов снижает переходное сопротивление и повышает коррозионную стойкость контактных пар при длительной эксплуатации.

Пайка как способ монтажа обеспечивает надежное и стабильное электрическое соединение проводников с контактами. Такой метод подходит для стационарной аппаратуры, где не требуется частая замена кабельной части. Количество допустимых сочленений-расчленений составляет 500 циклов, что подтверждает ресурс изделия при многократном подключении и отключении в процессе настройки, ремонта или модернизации оборудования.

Применение и условия эксплуатации

Соединитель СШР60П50ЭГ3Н применяется в составе радиоэлектронных блоков, источников питания, систем автоматики и телемеханики, измерительных комплексов, а также в аппаратуре специального назначения. Климатическое исполнение УХЛ допускает эксплуатацию в условиях умеренного и холодного климата, включая открытые площадки и неотапливаемые помещения, при температуре окружающей среды от минус 60 до плюс 70 градусов Цельсия.

Изделие негерметичного исполнения предназначено для размещения внутри корпусов приборов или в помещениях с защитой от прямого попадания влаги и агрессивных сред. Срок сохраняемости 25 лет позволяет формировать складские запасы для долгосрочных программ производства и ремонта аппаратуры. Минимальная наработка 1000 часов подтверждает пригодность соединителя для непрерывной работы в составе ответственных узлов в течение длительного времени.

Артикул изделия: 8632.
