Назначение и общее описание

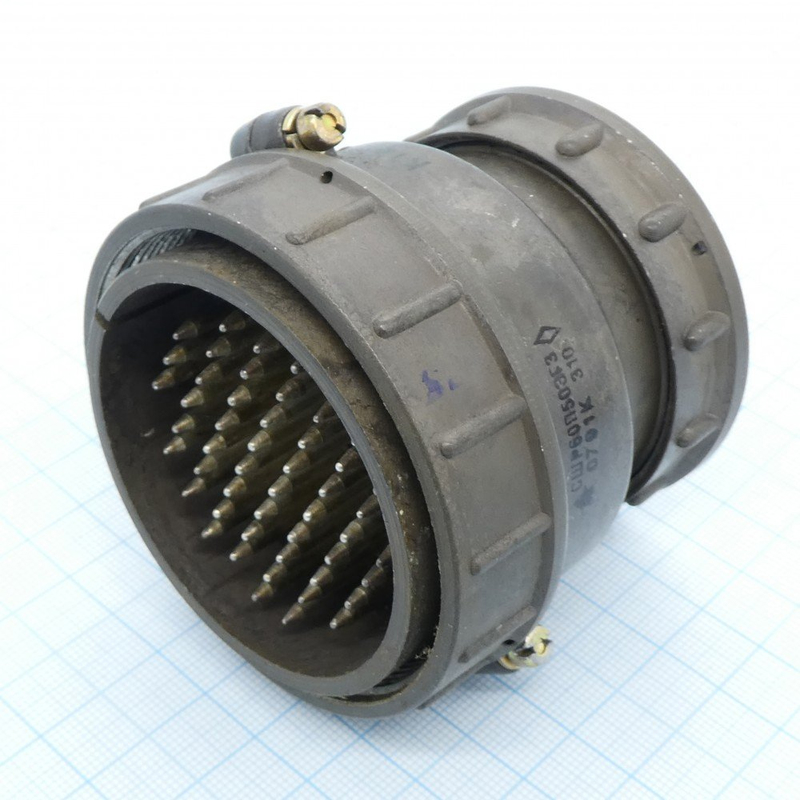

СШР60П50ЭГ3 розетка блочная представляет собой цилиндрический низкочастотный негерметичный соединитель, предназначенный для коммутации электрических цепей постоянного и переменного тока. Изделие рассчитано на работу с частотой до 3 МГц и напряжением до 850 В (амплитудное значение). Соединитель данной серии широко применяется в приборных и кабельных соединениях, где требуется надёжный разъёмный контакт с большим количеством цепей.

Конструкция относится к типу СШР — специальный негерметичный соединитель. Розетка предназначена для установки на приборную часть оборудования и обеспечивает стабильное электрическое соединение при многократных циклах сочленения и расчленения.

Технические характеристики и конструктивные особенности

• Тип соединителя: СШР — специальный, негерметичный.
• Количество контактов: 50.
• Конструктивное исполнение: П — без патрубка для приборной части.
• Вид контактов: Г — розетка для приборной части.
• Сочленение: резьбовое с одношпоночной поляризацией корпуса.
• Покрытие контактов: серебро.
• Способ монтажа: объёмный, с подсоединением проводов методом пайки.
• Максимальная токовая нагрузка на одиночный контакт: 35 А.
• Сопротивление контактов: не более 1,3 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Количество сочленений-расчленений: 500.
• Минимальная наработка: 1000 часов.
• Срок сохраняемости: 25 лет.

Резьбовое сочленение обеспечивает плотную и надёжную фиксацию ответных частей, а одношпоночная поляризация исключает неправильное соединение. Серебряное покрытие контактов способствует стабильно низкому переходному сопротивлению и устойчивости к окислению в процессе эксплуатации.

Условия эксплуатации и стойкость к внешним воздействиям

Розетка блочная СШР60П50ЭГ3 сохраняет работоспособность в широком диапазоне температур окружающего воздуха: от минус 60 градусов Цельсия до плюс 60 градусов Цельсия, с учётом перегрева контактов до плюс 110 градусов Цельсия. Изделие допускает эксплуатацию при пониженном атмосферном давлении до 1,3 умножить на 10 в минус четвёртой степени Па (10 в минус шестой степени мм рт. ст.), что позволяет использовать его в условиях разреженной атмосферы и на больших высотах.

Соединитель обладает высокой механической стойкостью. Конструкция выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате. Изделие также рассчитано на механические удары одиночного действия с ускорением до 10000 метров на секунду в квадрате и многократного действия с ускорением до 1500 метров на секунду в квадрате. Эти характеристики подтверждают пригодность соединителя для применения в аппаратуре, подверженной значительным вибрационным и ударным нагрузкам.

Применение

Благодаря сочетанию 50 контактов, высокой токовой нагрузке, широкому температурному диапазону и стойкости к механическим воздействиям, розетка блочная СШР60П50ЭГ3 находит применение в промышленном оборудовании, измерительной технике, системах автоматизации и других областях, где требуется надёжное разъёмное соединение с большим числом цепей. Изделие подходит для монтажа на приборные панели и корпуса аппаратуры методом объёмной пайки проводов.

Длительный срок сохраняемости и значительный ресурс по числу циклов сочленения делают этот соединитель практичным решением для долговременной эксплуатации в составе стационарных и перебазируемых систем.
