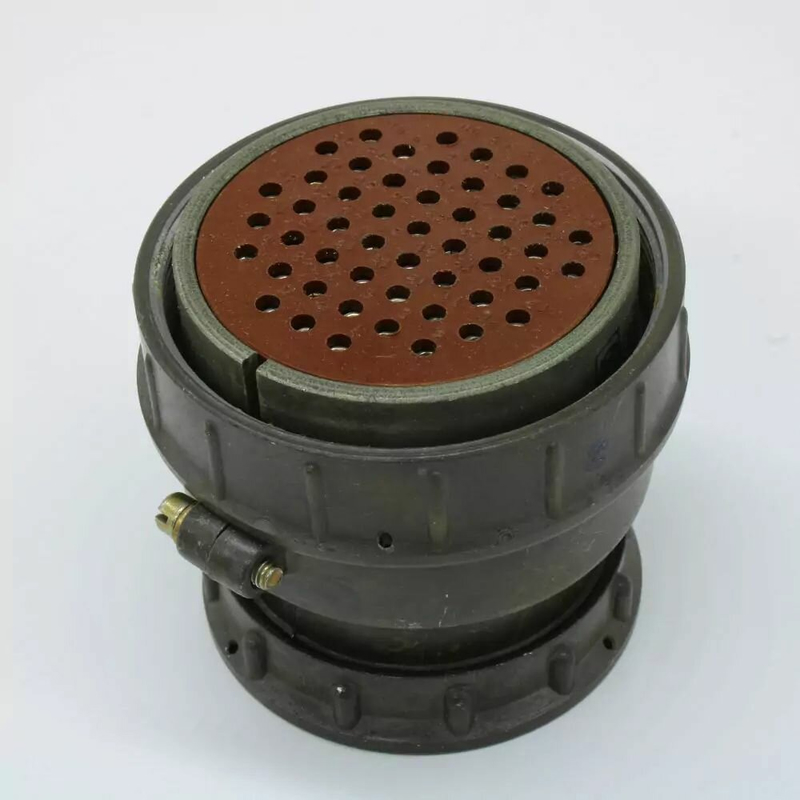

Назначение соединителя СШР60П4НГ3

СШР60П4НГ3 представляет собой приборную розетку цилиндрического низкочастотного соединителя серии СШР. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Основная сфера применения — радиоэлектронная и радиотехническая аппаратура, где соединитель выполняет функцию разъёмного контактного узла общего назначения.

Конструкция допускает эксплуатацию как во внутренних, так и в наружных условиях при обеспечении защиты от пыли и влаги. Приборное исполнение корпуса без патрубка позволяет монтировать розетку непосредственно на панель или корпус оборудования, обеспечивая удобный доступ для подключения ответной кабельной части.

Расшифровка обозначения и конструктивные особенности

Маркировка СШР60П4НГ3 содержит информацию о типе и исполнении соединителя:

• СШР — тип цилиндрического соединителя;
• 60 — условный размер корпуса, диаметр около 60 мм;
• П — конструктивное исполнение приборной части без патрубка;
• 4 — комплектация или число контактов;
• НГ3 — гайка для неэкранированного кабеля, третья модификация сочетания контактов.

Приборная розетка рассчитана на установку в аппаратуру с фиксацией гайкой. Отсутствие патрубка упрощает компоновку внутри приборного отсека и сокращает монтажную глубину. Контактная группа выполнена с серебряным покрытием, что обеспечивает стабильное переходное сопротивление на протяжении всего срока службы.

Технические характеристики

Соединитель СШР60П4НГ3 обладает следующими подтверждёнными параметрами:

• рабочий ток — до 17,5 А;
• максимальное напряжение постоянного тока — до 850 В;
• диаметр контактов — 2,5 мм с серебряным покрытием;
• сопротивление контактов — не более 1 мОм;
• сопротивление изоляции — не менее 5000 МОм;
• количество циклов соединения-расчленения — 500;
• наработка — минимум 1000 часов;
• срок хранения — от 15 до 25 лет.

Условия эксплуатации

Изделие сохраняет работоспособность в широком диапазоне внешних воздействий. Температурный интервал составляет от -60 °C до +60 °C с учётом перегрева контактов до +110 °C. Соединитель выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с², а также одиночные удары с ускорением до 5000 м/с². Допускается эксплуатация при пониженном давлении вплоть до 1,3×10⁻⁴ Па.

Климатическое исполнение — УХЛ, что подтверждает пригодность изделия для умеренного и холодного климата. Соединитель подходит для применения в аппаратуре с военной приёмкой, где предъявляются повышенные требования к надёжности и стабильности электрических соединений.

Применение

СШР60П4НГ3 используется в составе радиоэлектронных устройств, измерительной аппаратуры и радиотехнических комплексов. Приборное исполнение без патрубка делает розетку удобной для встраивания в корпуса блоков, стоек и панелей управления. Ответная часть с гайкой для неэкранированного кабеля обеспечивает надёжную фиксацию и защиту места соединения от механических нагрузок.
