Назначение и область применения

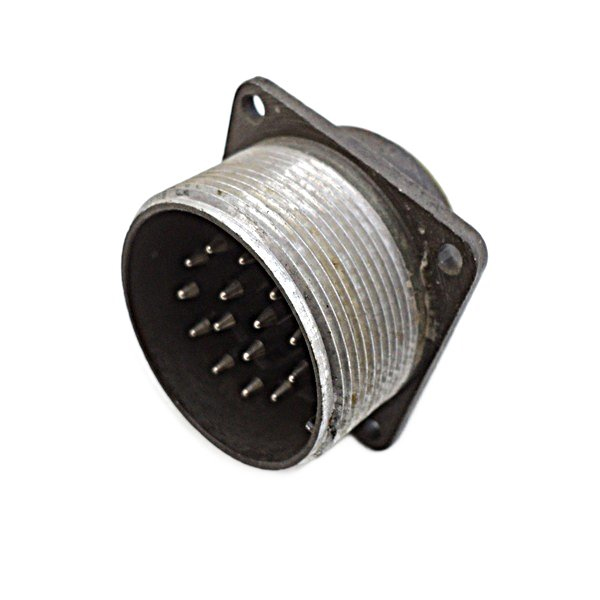

СШР60П4ЭШ3Н ВИЛКИ БЛОЧНЫЕ «5» представляет собой цилиндрический низкочастотный электрический соединитель блочного типа, предназначенный для коммутации цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Изделие относится к серии СШР с условным размером корпуса 60 и оснащено четырьмя контактами.

Соединитель рассчитан на эксплуатацию в составе промышленного оборудования, включая системы HVAC и холодильные установки, где требуется стабильное электрическое соединение при воздействии вибрации, ударных нагрузок и значительных перепадов температур. Блочная конструкция вилки обеспечивает объёмный монтаж с резьбовым соединением и ориентацией по пазам, что исключает неправильную стыковку и повышает надёжность фиксации ответной части.

Вилка применяется в аппаратуре, работающей в жёстких условиях эксплуатации: на подвижных узлах, вблизи источников акустического шума, в климатических зонах с холодным и умеренно холодным климатом. Модель подходит для построения разъёмных соединений, требующих многократного сочленения и расчленения без потери электрических характеристик.

Технические характеристики

Изделие выпускается по техническим условиям ТУ АСЛР.434410.019 с приёмкой «5», вид приёмки — ВП (военная приёмка), ПЗ (представитель заказчика). Основные электрические и механические параметры:

• Рабочий ток: до 17,5 А на контакт, до 400 А на разъем в целом.
• Сопротивление контактов: не более 1 мОм.
• Сопротивление изоляции: 5000 МОм.
• Рабочее напряжение: до 850 В постоянного и переменного тока.
• Диапазон частот: до 3 МГц.
• Диапазон рабочих температур: от минус 60 до плюс 85 градусов Цельсия.
• Климатическое исполнение: УХЛ.

Электрические контакты имеют серебряное покрытие, что обеспечивает низкое переходное сопротивление и стабильность соединения при длительной эксплуатации. Корпус выполнен из алюминиевого сплава с оксидированием, имеет серый цвет и защищён от коррозии. Изоляционная вставка изготовлена из карболита — материала, устойчивого к нагреву и механическим нагрузкам.

Габаритные размеры вилки составляют примерно 68 на 68 на 42 мм, масса около 163 г. Количество контактов — 4, ориентировочный диаметр контактов — 2,5 мм. Конструкция предусматривает резьбовое соединение с ответной частью и фиксацию по пазам для исключения ошибочной установки.

Устойчивость к внешним воздействиям

Соединитель рассчитан на работу при интенсивных механических нагрузках, характерных для промышленного оборудования и транспортных систем. Изделие сохраняет работоспособность при следующих видах воздействий:

• Синусоидальная вибрация в диапазоне от 5 до 2000 Гц с ускорением до 30 g.
• Акустические шумы с уровнем звукового давления до 170 дБ.
• Многократные ударные нагрузки с ускорением 35 g при длительности импульса от 1 до 3 мс.
• Одиночные ударные нагрузки с ускорением 500 g при длительности импульса от 0,1 до 2 мс.

Указанные характеристики подтверждают пригодность вилки для применения в условиях сильной тряски, ударных импульсов и высокоинтенсивных акустических полей без нарушения целостности контактных соединений.

Совместимость и монтаж

СШР60П4ЭШ3Н ВИЛКИ БЛОЧНЫЕ «5» совместимы с ответными частями серии СШР60 соответствующего типоразмера и схемы расположения контактов. Блочное исполнение предполагает крепление вилки на панели или корпусе оборудования с помощью резьбовых элементов, входящих в конструкцию корпуса.

Монтаж проводов выполняется объёмным способом — пайкой или обжимом к хвостовикам контактов, что обеспечивает надёжное механическое и электрическое соединение. Ориентация вилки при стыковке задаётся пазами на корпусе, предотвращающими неверное соединение и повреждение контактов.

Изделие поставляется как отдельная сборочная единица. Комплектация включает блочную вилку с установленными контактами и изоляционной вставкой. Дополнительные аксессуары — ответные розетки, кабельные вводы, защитные кожухи — приобретаются отдельно в зависимости от требований конкретного проекта.
