Назначение

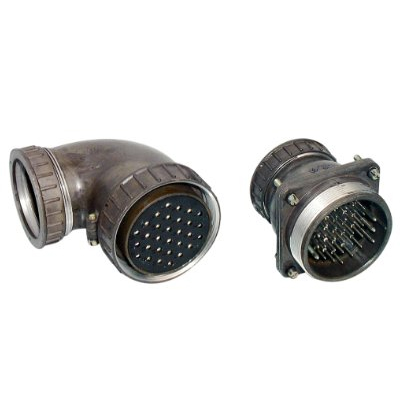

СШР60П4ЭШ3 — цилиндрический низкочастотный негерметичный соединитель, предназначенный для соединения и разъединения электрических цепей в узлах радиоэлектронной аппаратуры специального и общего назначения. Изделие относится к серии СШР60 и выпускается с приёмкой «5», что подтверждает его соответствие требованиям ТУ АСЛР.434410.019ТУ.

Соединитель применяется в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Конструкция рассчитана на эксплуатацию в составе кабельных сборок, где требуется надёжное электрическое соединение и механическая фиксация ответных частей.

Подтверждённые особенности

Изделие имеет резьбовую фиксацию сочленения и одношпоночную поляризацию корпуса, что исключает неправильное подключение и обеспечивает стабильность контакта при механических воздействиях. Кабельная часть выполнена с прямым патрубком и гайкой для экранированного кабеля, что позволяет использовать соединитель в цепях с экранированием.

Основные технические параметры подтверждены данными производителя:

• Рабочий ток на контакт: от 17,5 до 35 А, максимальная нагрузка на соединитель — до 540 А.
• Сопротивление контактов: не более 1,0–1,3 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Климатическое исполнение: УХЛ — умеренный и холодный климат, для внутреннего и наружного применения с защитой от пыли и воды.
• Устойчивость к вибрации: синусоидальная в диапазоне 5–2000 Гц с ускорениями до 5000 м/с².
• Покрытие контактов: серебро.
• Вид корпуса: блочный или кабельный.

Расшифровка обозначения

Маркировка СШР60П4ЭШ3 содержит информацию о конструктивных особенностях изделия:

1. СШР — тип соединителя (специальный).
2. 60 — условный размер корпуса.
3. П — прямой патрубок для кабельной части.
4. 4 — количество контактов (в полной версии исполнения возможно 45 контактов).
5. ЭШ — исполнение для экранированного кабеля с гайкой Ш.
6. 3 — сочетание контактов или вариант исполнения.

Применение и монтаж

СШР60П4ЭШ3 используется в промышленных системах, включая системы отопления, вентиляции и кондиционирования, холодильное оборудование и радиоэлектронику, где требуется надёжное соединение экранированных кабелей. Соединитель обеспечивает передачу сигналов и питания в условиях вибрации и перепадов температуры.

Монтаж выполняется объёмным способом пайкой. Изделие предназначено для внутренней установки. Розетка кабельная с прямым патрубком и гайкой для экранированного кабеля имеет резьбовую фиксацию и одношпоночную поляризацию корпуса, что упрощает сборку и повышает надёжность соединения.

Характеристики VirtueMart

Приемка: «5».
