Назначение соединителя

СШР60П4ЭШ3 производства «Элекон» — это кабельная розетка из серии низкочастотных цилиндрических соединителей общего назначения. Изделие предназначено для надёжного соединения электрических цепей в радиоэлектронной аппаратуре, узлах и блоках специального и общего применения. Розетка применяется в составе разъёмного соединения совместно с ответной частью и обеспечивает передачу электрических сигналов и питающих напряжений между отдельными устройствами, блоками и кабельными сборками.

Соединитель рассчитан на работу в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Такие параметры позволяют использовать розетку как в силовых цепях, так и в цепях передачи низкочастотных сигналов.

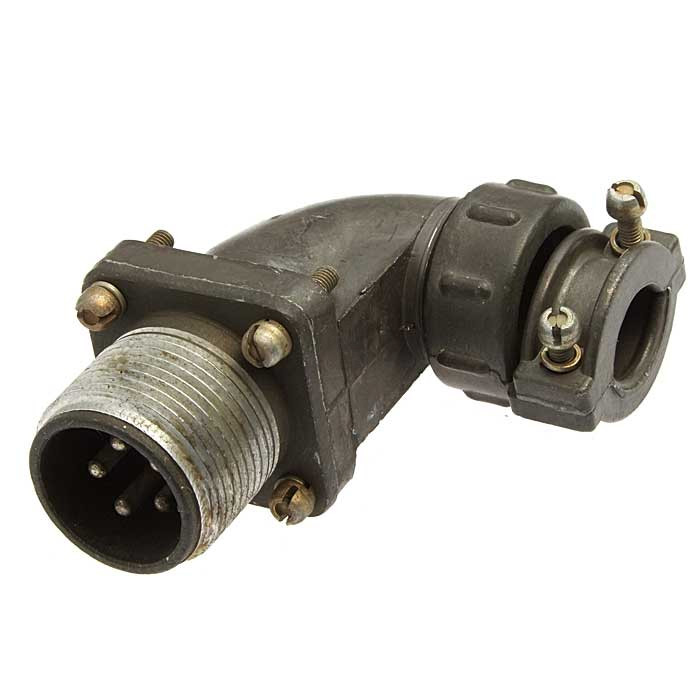

Конструкция и особенности

Розетка выполнена в негерметичном исполнении с резьбовой фиксацией сочленения и предназначена для объёмного монтажа пайкой. Кабельная часть имеет прямой патрубок и гайку для экранированного кабеля, что обеспечивает механическую защиту и экранирование подключённого провода. Разъёмное соединение состоит из двух частей — вилки и розетки, при этом кабельная часть оснащена патрубком, а приборная часть патрубка не имеет.

Контакты имеют серебряное покрытие, а корпус обладает одношпоночной поляризацией, которая исключает неправильное сочленение частей. Расшифровка обозначения: СШР — тип соединителя, 60 — условный размер корпуса, П — прямой патрубок кабельной части, 4 — количество контактов, ЭШ — экранированный вариант с гайкой, 3 — сочетание контактов.

Технические характеристики

• Рабочий ток: 17,5 А, максимальная нагрузка на контакт — до 35 А.
• Рабочая температура: от минус 60 до плюс 85 °C, смена температур — до плюс 115 °C.
• Вибрация: синусоидальная 5–2000 Гц либо до 5000 Гц при ускорении 300 м/с².
• Ударные нагрузки: до 5000 м/с² одиночного действия и 350 м/с² многократного действия.
• Сопротивление изоляции: не менее 5000 МОм.
• Наработка: не менее 1000 часов; количество сочленений-расчленений — 500.

Применение и приёмка

Благодаря экранированному исполнению и стойкости к вибрационным и ударным нагрузкам розетка подходит для аппаратуры, работающей в жёстких условиях эксплуатации: в блоках и узлах специального и общего назначения, где требуется надёжное разъёмное соединение экранированного кабеля с прибором.

Товар поставляется с приёмкой «5», что подтверждает соответствие изделия установленным требованиям качества для данной категории приёмки. Артикул позиции — 8621, категория — СШР60, производитель — Элекон.
