Назначение соединителя СШР60П4ЭШ3 «5»

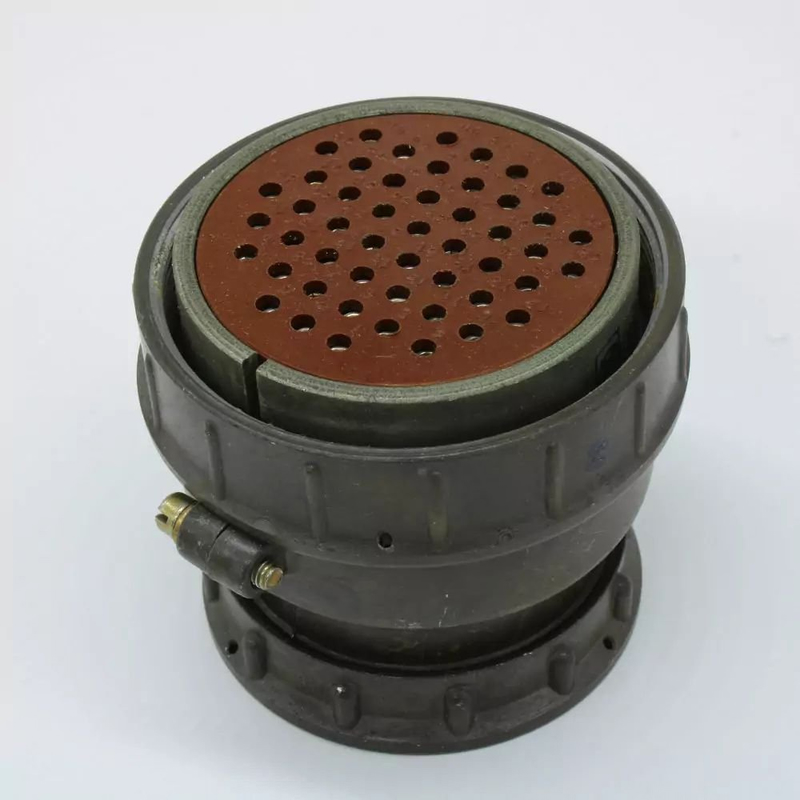

СШР60П4ЭШ3 «5» представляет собой цилиндрический низкочастотный негерметичный разъём розеточного типа, предназначенный для применения в радиоэлектронной аппаратуре специального и общего назначения. Изделие обеспечивает соединение и разъединение электрических цепей постоянного и переменного токов частотой до 3 МГц при амплитудном значении напряжения до 850 В. Разъём рассчитан на монтаж внутри корпусов приборов, блоков и измерительной аппаратуры, где требуется надёжное резьбовое сочленение с ответной вилочной частью серии СШР60.

Категория изделия — СШР60, что определяет условный размер корпуса и совместимость с ответными соединителями той же серии. Данная модификация относится к приборной части без патрубка, что подтверждается литерой «П» в обозначении. Разъём применяется в узлах и блоках аппаратуры, включая измерительные приборы, где необходимо многократное подключение и отключение внешних цепей с сохранением стабильных электрических параметров.

Конструктивные особенности

Соединитель выполнен по цилиндрической схеме с резьбовым сочленением и одношпоночной поляризацией корпусов. Такая конструкция исключает неправильное соединение вилки и розетки, а также обеспечивает механическую фиксацию сочленённой пары. Монтаж контактов — внутренний, методом пайки, что позволяет подключать экранированный кабель непосредственно к контактным хвостовикам розетки.

Корпусные элементы и контактная группа рассчитаны на работу в составе аппаратуры, подвергающейся значительным механическим нагрузкам. Контакты имеют серебряное покрытие, обеспечивающее низкое переходное сопротивление и устойчивость к окислению в процессе длительной эксплуатации. Общее количество контактов в данной модификации — 45, что определяет порядковое число в обозначении после литеры «П».

Технические характеристики

• Максимальный ток на контакт — до 35 А.
• Сопротивление контактов — не более 1–1,3 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Рабочий диапазон частот — до 3 МГц.
• Амплитудное рабочее напряжение — до 850 В.
• Рабочая температура — от минус 60 до плюс 85 градусов Цельсия, с учётом перегрева контактов до плюс 115 градусов Цельсия.
• Виброустойчивость — до 300 метров на секунду в квадрате в диапазоне от 5 до 2000 герц.
• Ударная стойкость — до 5000 метров на секунду в квадрате.
• Количество сочленений-расчленений — 500.
• Минимальная наработка — 1000 часов.
• Срок хранения — 25 лет.

Расшифровка обозначения

Обозначение СШР60П4ЭШ3 «5» содержит информацию о типе, размере и исполнении соединителя. Аббревиатура СШР указывает на тип соединителя. Цифра 60 определяет условный размер корпуса. Литера П обозначает приборную часть без патрубка. Число 45 отражает количество контактов. Сочетание ЭШ указывает на экранированное исполнение с серебряным покрытием контактов. Цифра 3 в конце обозначения характеризует сочетание контактов в данной модификации. Маркировка «5» относится к категории приёмки изделия, что определяет дополнительные требования к контролю качества при производстве и поставке.

Разъём СШР60П4ЭШ3 «5» поставляется как комплектующее изделие для производителей радиоэлектронной аппаратуры. Применение серебряного покрытия контактов и приборного исполнения без патрубка делает его востребованным при компоновке внутренних узлов с ограниченным пространством, где требуется резьбовая фиксация и высокая повторяемость электрических характеристик при многократных переподключениях.
