Назначение и область применения

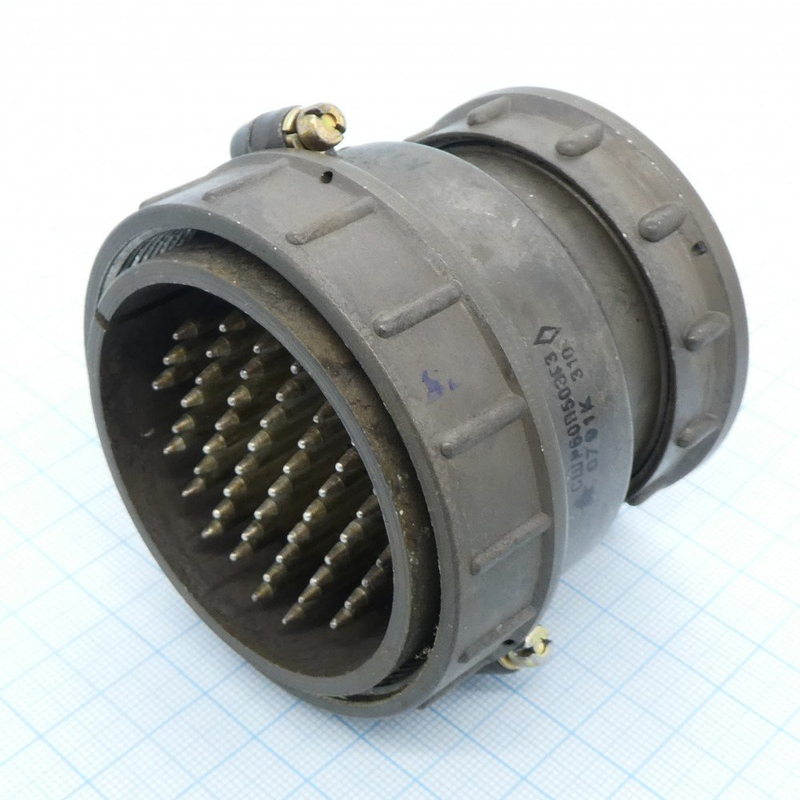

СШР60П4ЭГ3Н представляет собой приборную розетку цилиндрического низкочастотного соединителя общего назначения. Изделие предназначено для применения в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное соединение электрических цепей постоянного и переменного тока частотой до 3 МГц. Розетка рассчитана на использование как во внутреннем, так и в наружном монтаже, при условии обеспечения защиты от пыли и влаги.

Конструкция соединителя ориентирована на стабильную работу в составе различных электронных блоков, измерительных приборов, систем управления и коммутации. Количество циклов соединений-расчленений достигает 500, что обеспечивает достаточный ресурс для многократного использования в условиях эксплуатации, предполагающих периодическое подключение и отключение цепей.

Расшифровка обозначения

Обозначение СШР60П4ЭГ3Н содержит полную информацию о конструктивных особенностях изделия:

• СШР — тип специального негерметичного соединителя;
• 60 — условный размер корпуса;
• П — приборное исполнение без патрубка;
• 4 — количество контактов или их конфигурация;
• Э — экранированный вариант;
• Г — розетка;
• 3 — сочетание контактов;
• Н — блочное или нормальное исполнение.

Данная маркировка позволяет однозначно идентифицировать тип соединителя и его основные параметры при подборе ответной части, проектировании аппаратуры и формировании заказов на поставку.

Технические характеристики

Соединитель СШР60П4ЭГ3Н обладает следующими подтверждёнными электрическими и механическими параметрами.

Электрические параметры

• Рабочий ток — до 17,5 А;
• Максимальное напряжение постоянного тока — до 850 В;
• Диаметр контактов — 2,5 мм с серебряным покрытием;
• Сопротивление контактов — не более 1 мОм;
• Сопротивление изоляции — не менее 5000 МОм.

Механические и климатические параметры

• Устойчивость к вибрации — до 5000 Гц с ускорением 300 м/с²;
• Устойчивость к ударам — до 5000 м/с²;
• Диапазон рабочих температур — от минус 60 до плюс 70 °С;
• Климатическое исполнение — УХЛ;
• Количество циклов соединений-расчленений — до 500.

Серебряное покрытие контактов обеспечивает низкое переходное сопротивление и стабильность электрических параметров в течение всего срока службы. Экранированный вариант исполнения позволяет применять розетку в цепях, чувствительных к электромагнитным помехам.

Особенности конструкции и совместимость

Приборное исполнение без патрубка упрощает монтаж розетки на панели и корпуса аппаратуры. Розетка относится к категории СШР60 и совместима с соответствующими вилками данного типоразмера. Блочное или нормальное исполнение расширяет варианты установки в зависимости от требований конкретного устройства.

Изделие поставляется под артикулом 8619 и применяется в электрических цепях аппаратуры, где требуется высокая надёжность соединения при умеренных частотах сигналов и значительных рабочих токах.
