Назначение и область применения

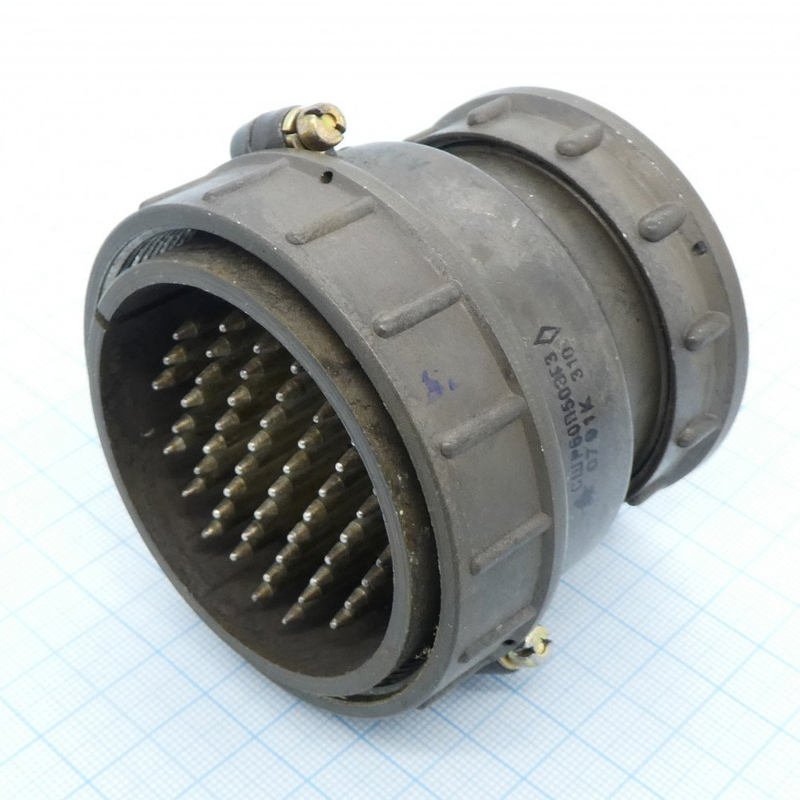

СШР60П4ЭГ3 с вилками «5» — это цилиндрический низкочастотный кабельный соединитель вилочного типа, предназначенный для коммутации электрических цепей в составе радиоэлектронной и радиотехнической аппаратуры. Изделие применяется для объемного монтажа и обеспечивает надежное разъемное соединение при передаче сигналов и питающих напряжений в цепях постоянного и переменного тока частотой до 3 МГц.

Соединитель рассчитан на эксплуатацию в составе стационарного и возимого оборудования, где требуется устойчивость к механическим воздействиям, перепадам температуры и повышенной влажности. Резьбовой метод сочленения гарантирует плотное прилегание контактных пар и защиту от самопроизвольного разъединения при вибрациях.

Обозначение «вилки “5”» указывает на вид приемки: изделие соответствует требованиям приемки «5», что определяет порядок контроля качества, объем испытаний и документальное сопровождение при поставке. Такая маркировка характерна для продукции, выпускавшейся в период с 1976 по 1991 годы, в том числе предприятием ПО «Коннектор» (Харьков).

Подтверждённые технические особенности

Соединитель относится к серии СШР, выпускаемой по техническим условиям ГЕО.364.107, и имеет условный размер корпуса 60. Конструктивно предусмотрены 4 контакта (контактный набор №3), расположение которых обеспечивает однозначную ориентацию ответных частей при сочленении. Кабельный ввод выполнен в виде прямого патрубка для экранированного кабеля, что снижает уровень наводок и повышает помехозащищенность соединения.

Ключевые электрические характеристики:

• номинальное напряжение — до 850 В;
• рабочий ток на один контакт — до 20 А;
• сопротивление контактов — не более 1 мОм;
• сопротивление изоляции — не менее 5000 МОм.

Материалы исполнения подобраны с учетом требований к долговечности и стабильности переходного сопротивления. Контакты имеют серебряное покрытие, корпус изготовлен из алюминиевого сплава, а изоляционная вставка — из карболита. Такое сочетание обеспечивает высокую проводимость, защиту от коррозии и механическую прочность конструкции.

Условия эксплуатации и механическая стойкость

Изделие имеет климатическое исполнение УХЛ и рассчитано на работу в диапазоне температур от минус 60 до плюс 60 градусов Цельсия. Допустимая относительная влажность достигает 98% при температуре плюс 25 градусов Цельсия, что позволяет использовать соединитель в условиях конденсации влаги и резких перепадов микроклимата. Диапазон атмосферного давления составляет от 1,33×10⁻⁴ Па до 50,6×10⁴ Па, поэтому изделие пригодно как для высотной аппаратуры, так и для оборудования, работающего при избыточном давлении.

Соединитель устойчив к интенсивным механическим нагрузкам:

• синусоидальная вибрация в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с²;
• одиночные механические удары с ускорением до 10000 м/с²;
• ресурс сочленений — 500 циклов.

Габаритные размеры соединителя составляют примерно 72×81×66 мм, масса — около 258 г. Компактные размеры при значительной токовой нагрузке позволяют применять изделие в плотных монтажных схемах без ущерба для надежности контактирования.

Монтаж и совместимость

Соединитель предназначен для объемного монтажа и ориентирован на сопряжение с ответными частями серии СШР60, имеющими соответствующий условный размер корпуса и контактную схему. Подключение кабеля осуществляется через прямой патрубок, рассчитанный на экранированный кабель, что важно для высокочастотных и слаботочных цепей, чувствительных к внешним помехам.

Резьбовой механизм сочленения обеспечивает контролируемое усилие стыковки и исключает перекос контактов при соединении. Перед монтажом рекомендуется проверять целостность резьбы, состояние серебряного покрытия контактов и отсутствие загрязнений на изоляционных вставках. После сочленения следует убедиться в полной затяжке резьбового кольца для сохранения заявленных электрических параметров в условиях вибрации.
